75KVA/75KV變頻串聯諧振試驗裝置簡介 ----Product introduction
75KVA/75KV變頻串聯諧振試驗裝置主要針對10KV交聯電纜、35KV交聯電纜、10KV配電變壓器、35KV電力變壓器、10KV高壓開關柜、10KV互感器高壓電氣設備的交流耐壓試驗裝置， 由于具有較寬的適用范圍，是廣大從事高壓電氣試驗及電力承裝（修試）工程單位理想的耐壓設備。針對10KV及35KV的電力試驗用戶，具有極高的性價比。
變頻串聯諧振試驗裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器、補償電容器（選配）組成。 該項裝置是屬于定制類設備，是可以按照用戶要求去設計技術方案再進行生產的，75KVA/75KV的規格為常見規格的一種，另外比較常見的還有108KVA/108KV變頻串聯諧振試驗裝置。
變頻串聯諧振耐壓試驗裝置由于其具有容量大，電壓高，經久耐用， 采用分體式設計便于搬運等等特點，目前在電力試驗行業運用的極其廣泛，是針對如電纜，大型電力變壓器，大型發電機組等大容量被試品的優秀耐壓試驗設備。
可完全滿足以下試驗要求???----Scope of application
1、10kV/300mm2 電纜1.5km 的交流耐壓試驗，電容量≤0.5632uF，試驗頻率30-300Hz，試 驗電壓22kV，試驗時間5min。
2、35kV/300mm2 電纜0.35km 的交流耐壓試驗，電容量≤0.0681uF，試驗頻率30-300Hz， 試驗電壓52kV，試驗時間60min。
3、35kV 主變的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過68kV， 試驗時間1min。
4、10kV 開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試 驗時間1min。
75KVA/75KV變頻串聯諧振試驗裝置參數 ----Technical parameter
| 額定容量 | 75kVA | |
| 額定電壓 | 25kV；50kV；75kV | |
| 額定電流 | 3A；2A；1A | |
| 測量精度 | 系統有效值1.5 級 | |
| 工作頻率 | 30-300Hz | |
| 裝置輸出波形 | 正弦波 | |
| 品質因素 | 裝置自身Q≥30(f=45Hz) | |
| 波形畸變率 | 輸出電壓波形畸變率≤1% | |
| 輸入電源 | 單相220 或三相380V 電壓，頻率為50Hz | |
| 工作時間 | 額定負載下允許連續60min；過壓1.1 倍1 分鐘 | |
| 額定輸出容量? | 6kW |
| 工作電源 | 220/380±10%V（單/三相），工頻 |
| 輸出電壓 | 0–400V |
| 額定輸入電流 | 15A |
| 額定輸出電流 | 15A |
| 電壓分辨率? | 0.01kV |
| 電壓測量精度 | 1.5% |
| 頻率調節范圍 | 30–300Hz |
| 頻率調節分辨率 | ≤0.1Hz |
| 頻率穩定度 | 0.1% |
| 運行時間 | 額定容量下連續60min |
| 溫升時間 | 額定容量下連續運行60min 最高溫度≤65K |
| 噪聲水平 | ≤50dB |
| 尺寸（長寬高mm） | 400×280×400 |
| 重量 | 約10kg |

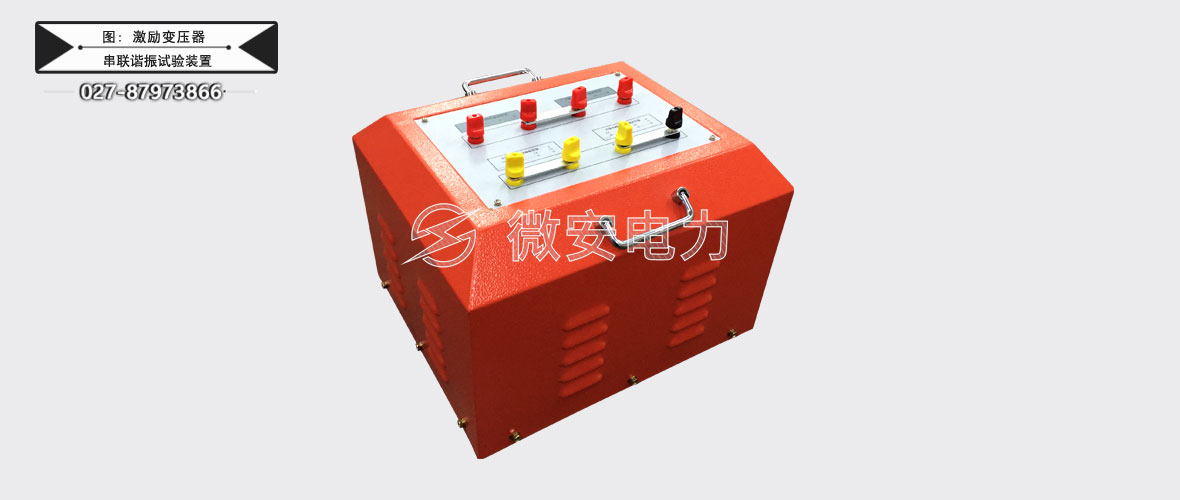

| 額定容量 | 6kVA |
| 輸入電壓 | 0-400V |
| 輸出電壓 | 1.5/3/6kV |
| 結構 | 干式 |
| 尺寸（長寬高mm） | 450×330×430 |
| 重量 | 約45kg |

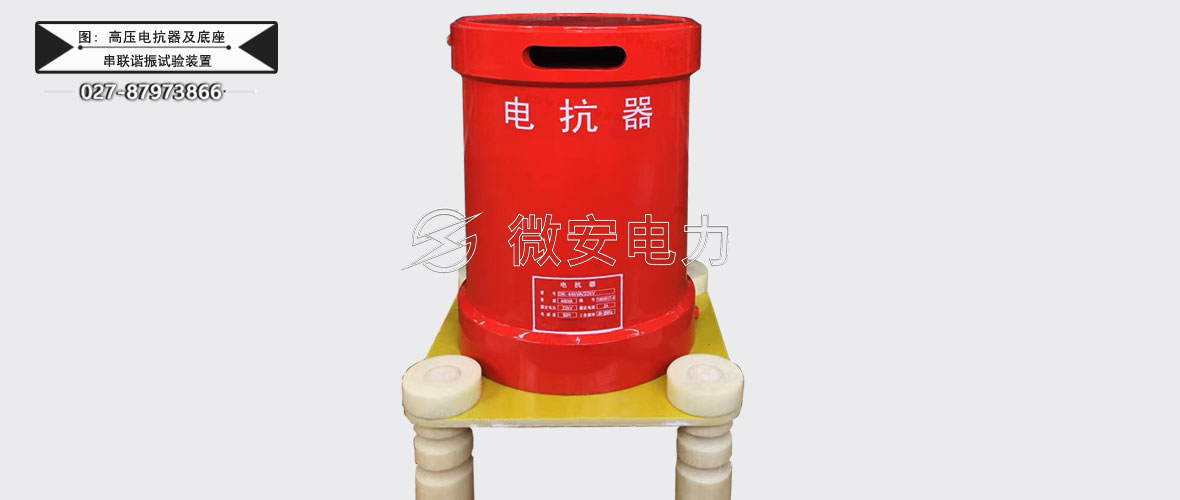

| 額定容量 | 25kVA |
| 額定電壓 | 25kV |
| 額定電流 | 1A |
| 電感量 | 110H/單節 |
| 品質因素 | Q≥30 (f=45Hz) |
| 結構 | 干式 |
| 尺寸（內徑高mm） | ? 282×435 |
| 重量 | 約45kg |
| 額定電壓 | 80kV |
| 高壓電容量 | 1000pF |
| 介質損耗 | tgσ≤0.5% |
| 分壓比 | 1000：1 |
| 測量精度 | 有效值1.5 級 |
| 尺寸（內徑高mm） | ?140×1000 |
| 重量 | 約8kg |

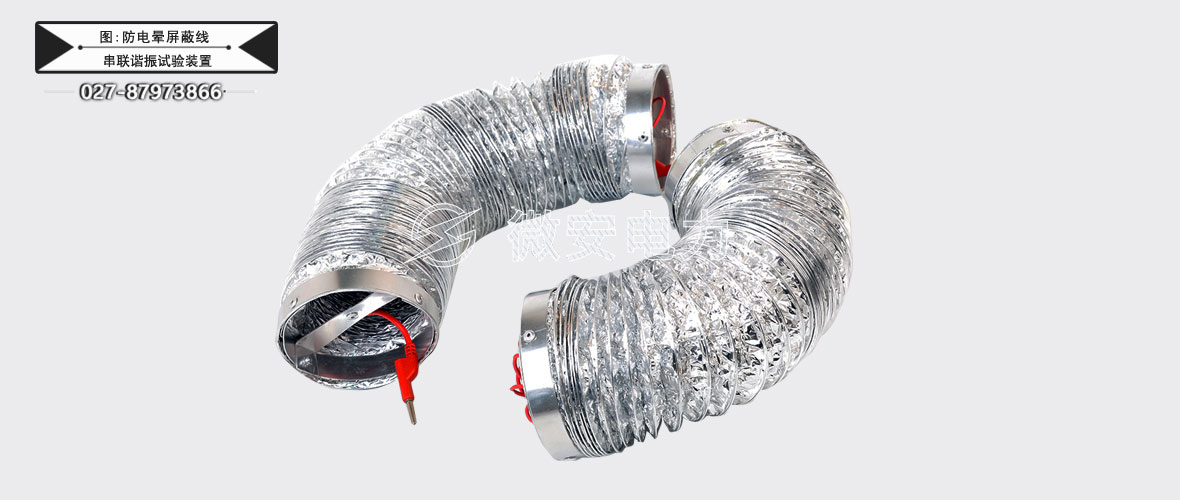

75KVA/75KV變頻串聯諧振試驗裝置圖片 ----Picture display
