六氟化硫氣體密度繼電器校驗儀簡介 ----Product introduction
1、該六氟化硫氣體密度繼電器測試儀采用32位微處理器和TI公司的高速信號處理芯片進行檢測與控制，集成程度高。機電一體化設計，精度高，重復性好，可靠性高。
2、配置了大屏幕中文液晶屏和旋轉鼠標（一鍵飛梭）人機接口，操作簡單、界面美觀，所有參數及狀態一目了然。
3、自動完成壓力測量和20℃值轉換，從而完成了壓力、溫度間的動態自動補償。并顯示被測環境溫度下的壓力、20℃時環境溫度下的壓力、環境溫度。徹底解決了SF6氣體密度繼電器現場校驗難的問題。
4、所有測試過程由儀器自動完成，不用人工干預，避免了繁瑣的人工氣路調節操作
5、采用全金屬快插接頭，有效避免塑料接頭在低溫環境下的鎖死現象
6、漢字報表式打印測試結果，并對試驗結果進行智能分析
7、能同時存儲50組試驗結果，并具有掉電數據保護功能，可隨時查詢和打印以前的試驗結果。
8、校驗過程中無需恒溫室，可以在任意有效溫度范圍內對SF6氣體密度繼電器、壓力表進行校驗。
六氟化硫氣體密度繼電器校驗儀參數 ----Technical parameter
| 工作電源 | AC220V/50Hz |
| 功率 | 50W |
| 精度 | 0.2 級 |
| 壓力校驗范圍及分辨力 | 0～1MPa，0.001MPa |
| 溫度測量范圍及分辨力 | -20℃～80℃，0.1℃ |
| 工作濕度 | ￡90%RH |
| 校驗對象 | 單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖 |
| SF6氣體密度顯示方式 | 被測環境下的壓力、20℃時的等效壓力 |
| 顯示方式 | 320×240 液晶屏 |
| 操作方式 | 旋轉鼠標（一鍵飛梭）輸入 |
| 打印機型 | 高速微型打印機 |
| 打印方式 | 漢字報表式打印 |
| 存儲容量 | 同時存儲 150 組試驗結果 |
| 主機尺寸及重量 | 400×320×160(mm3)，6.2kg |
| 附件箱尺寸及重量 | 400×370×200(mm3)，4.8kg |
六氟化硫氣體密度繼電器校驗儀圖片 ----Picture display

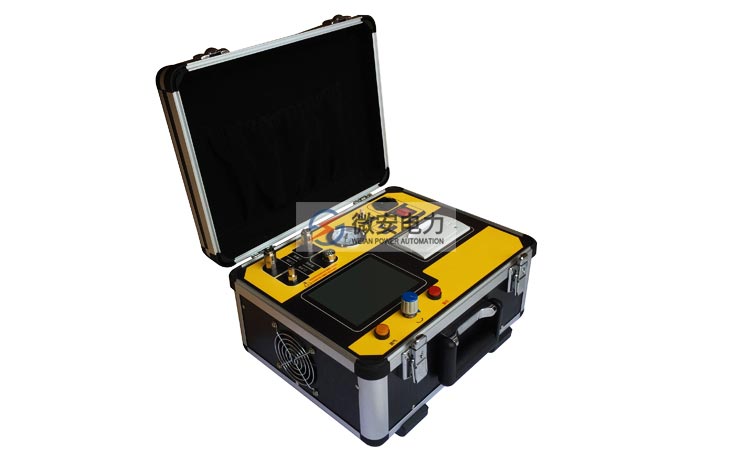

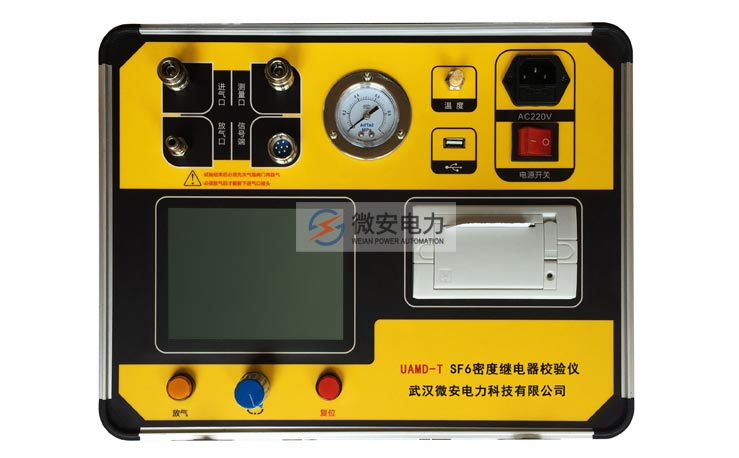

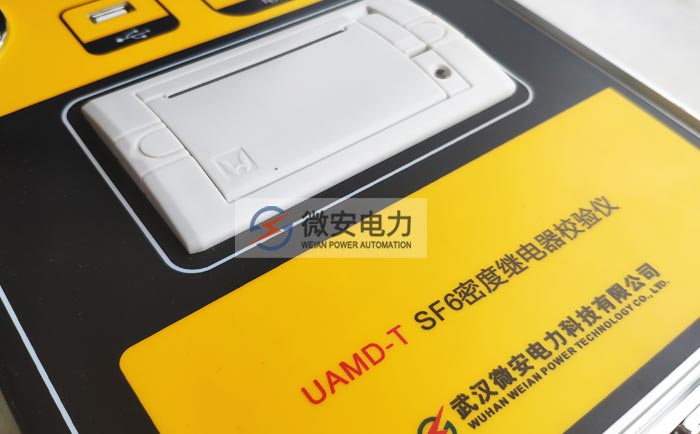

六氟化硫氣體密度繼電器校驗儀-面板
六氟化硫氣體密度繼電器校驗儀-左側
六氟化硫氣體密度繼電器校驗儀-右側
六氟化硫氣體密度繼電器校驗儀-軟件界面

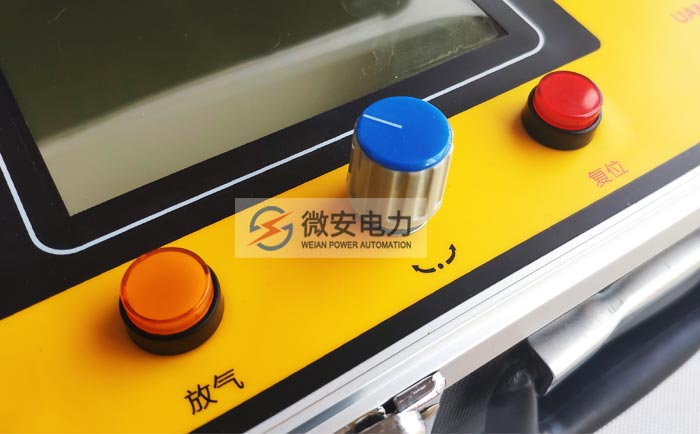

六氟化硫氣體密度繼電器校驗儀-操作按鍵

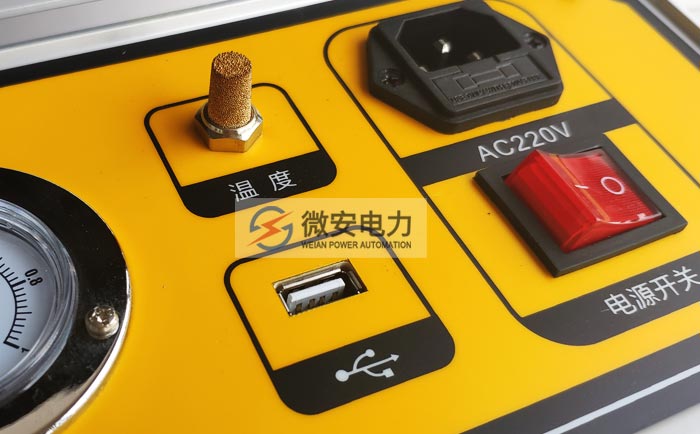

六氟化硫氣體密度繼電器校驗儀-電源及通訊接口

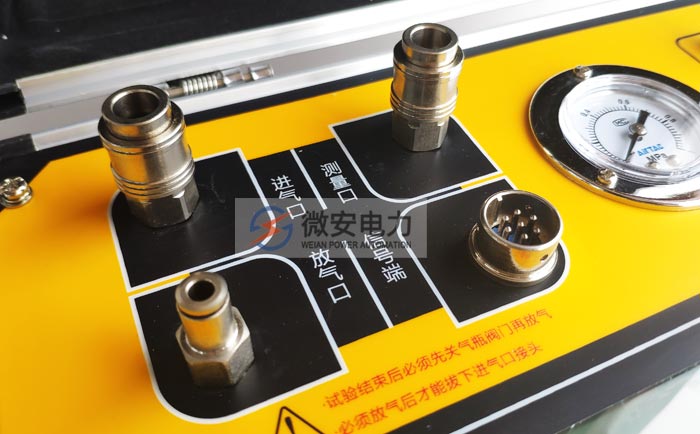

六氟化硫氣體密度繼電器校驗儀-測量接口
六氟化硫氣體密度繼電器校驗儀-壓力表
六氟化硫氣體密度繼電器校驗儀附件配件 --------Accessories
本產品UAMD-T 六氟化硫氣體密度繼電器校驗儀詳細清單請以說明書或代銷合同為準
| 六氟化硫氣體密度繼電器校驗儀 | 1臺 | 氣瓶 | 1個 |
| 進氣管（80cm） | 1根 | 測量氣管（250cm） | 1根 |
| 放氣管（250cm） | 1根 | 過渡接頭（附錄二1～8） | 8個 |
| 充氣轉接頭（附錄二9） | 1個 | 6 芯測試線（2.5m） | 1個 |
| 生料帶 | 2卷 | 打印紙 | 2卷 |
| 保險管（2A） | 2個 | 光盤 | 1張 |
| U盤 | 1個 | 電源線 | 1根 |
| 檢驗報告 | 1本 | 說明書 | 1本 |
| 合格證 | 1張 |

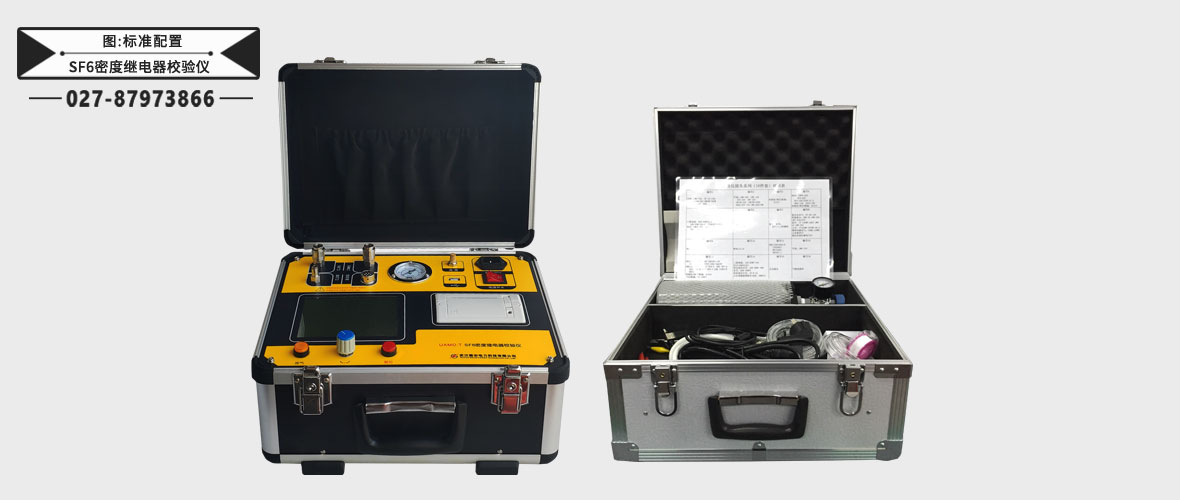

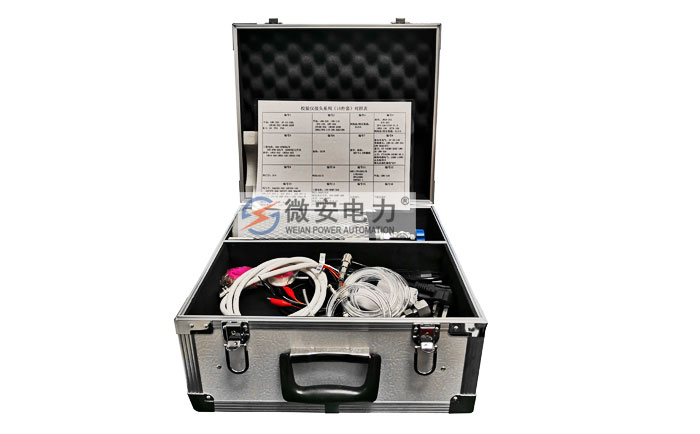

六氟化硫氣體密度繼電器校驗儀-附件箱
六氟化硫氣體密度繼電器校驗儀-測試接頭

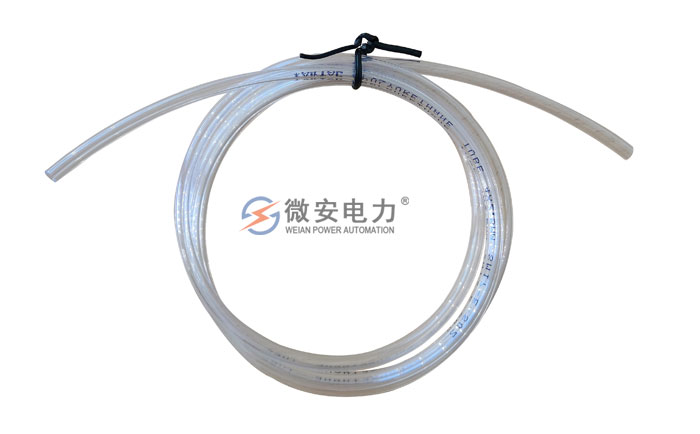

六氟化硫氣體密度繼電器校驗儀-進氣管
六氟化硫氣體密度繼電器校驗儀-采樣線
六氟化硫氣體密度繼電器校驗儀-測量氣管
六氟化硫氣體密度繼電器校驗儀-放氣管
六氟化硫氣體密度繼電器校驗儀-氣瓶
六氟化硫氣體密度繼電器校驗儀-通信線
注 ; 微安電力產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知???
六氟化硫氣體密度繼電器校驗儀技術應用 --------Technology application
一、六氟化硫氣體密度繼電器校驗儀接線圖
現場校驗SF6密度繼電器時，請按上圖接線的方式使用六氟化硫氣體密度繼電器校驗儀配置的配件連接好氣路與線路， 進氣管連接儀器測量口與氣瓶，放氣管連接放氣口（使用空氣、氮?dú)獾葻o(wú)毒無害的壓縮氣體，可以不接放氣管，直接將廢氣排放到空氣中），測量氣管連接儀器的測量口并通過過渡接頭與待檢測的SF6密度繼電器連接，六芯測試線連接儀器與接線柜上相應的測試點。
一、六氟化硫氣體密度繼電器校驗儀氣瓶充氣方法
1、關閉氣瓶的總閥門和減壓閥，然后按上圖步驟一中手指所指，使用活動扳手扭開灌氣口
2、將附件中的充氣轉接頭一端與灌氣口相連，令一端接氣源，依次打開氣瓶總閥門和氣源閥門，觀察氣瓶上的壓力表，壓力值上升表示在正充氣。
3、充滿后，依次關閉氣源閥門和氣瓶總閥門，擰掉充氣轉接頭，再將氣瓶灌氣口擰緊。
4、充氮?dú)猓轰撈繅毫Ρ碇羔槥?MPa為充好。
5、充SF6氣體：鋼瓶壓力表指針?lè)€(wěn)定、連接桿無氣體流速聲為充好。
