干式試驗變壓器簡介 ----Product introduction
GTB干式試驗變壓器又稱高壓試驗變壓器或工頻耐壓試驗變壓器，GTB系列干式試驗變壓器是采用了線圈環氧真空澆注成型及CD型鐵芯的新工藝、新材料，干式試驗變壓器可輸出交、直流高壓，對各類高壓試驗提供高電壓，干式試驗變壓器與其同容量油浸式實驗變壓器相比具重量輕，操作方便，無滲漏油等優點，特別適用于電力系統及各類電力用戶在現場檢測各種電氣設備的絕緣性能及絕緣工具的耐壓試驗。 裝置可根據需求配以控制箱（臺）、整流硅堆、過電壓放電球隙等附屬設備。
主要特點
1、GTB系列干式試驗變壓器重量輕、結構緊湊、無滲油，免維護
2、GTB系列干式試驗變壓器接線簡單直觀，使用方便
3、工頻高壓試驗變壓器絕緣可靠性好，外形美觀
4、該系列干式試驗變壓器有過電壓保護功能
干式試驗變壓器參數 ----Technical parameter
| 型號 | GTB | |
| 名稱 | 干式試驗變壓器 | |
| 阻抗電壓 | ≤12% | |
| 輸出電壓波形 | 正弦波 | |
| 表面溫升 | ＜55℃ | |
| 空載電流 | ＜4% | |
| 允許連續運行時間 | 60min | |
| 規格型號 | 容量(kVA) | 輸入電壓(V) | 輸出電壓(kV) | 輸出電流(mA) | 外形尺寸 | 重量 |
| GTB-1.5/50 | 1.5 | 200或400 | 50 | 30 | 260×240×450 | 12 |
| GTB-3/50 | 3 | 60 | 330×280×510 | 25 | ||
| GTB-5/50 | 5 | 100 | 330×280×510 | 37 | ||
| GTB-10/50 | 10 | 200 | 360×350×850 | 32 | ||
| GTB-15/50 | 15 | 300 | 360×350×950 | 72 | ||
| GTB-20/50 | 20 | 400 | 360×350×1000 | 78 | ||
| GTB-25/50 | 25 | 500 | 430×450×1100 | 82 | ||
| GTB-30/50 | 30 | 600 | 430×450×1200 | 120 | ||
| GTB-5/100 | 5 | 200或400 | 100 | 50 | 360×350×1000 | 72 |
| GTB-10/100 | 10 | 100 | 360×350×1100 | 75 | ||
| GTB-15/100 | 15 | 150 | 360×350×1200 | 78 | ||
| GTB-20/100 | 20 | 200 | 430×450×1200 | 82 | ||
| GTB-25/100 | 25 | 250 | 430×450×1200 | 110 | ||
| GTB-30/100 | 30 | 300 | 430×450×1200 | 120 | ||
| GTB-15/120 | 15 | 120 | 125 | 360×350×1100 | 85 | |
| GTB-20/120 | 20 | 160 | 430×450×1200 | 121 | ||
| GTB-25/120 | 25 | 200 | 430×450×1200 | 115 | ||
| GTB-30/120 | 30 | 250 | 430×450×1200 | 130 |

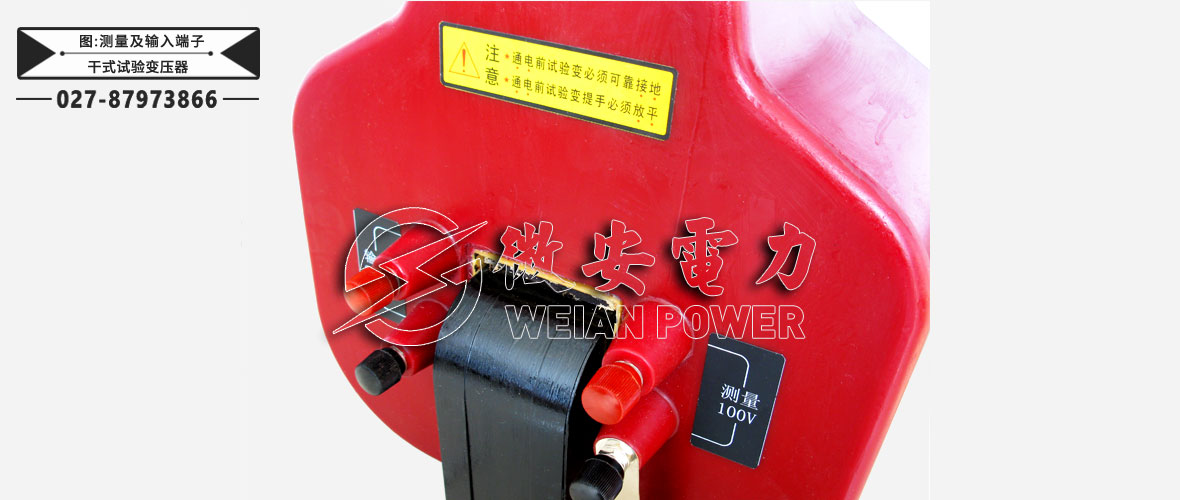

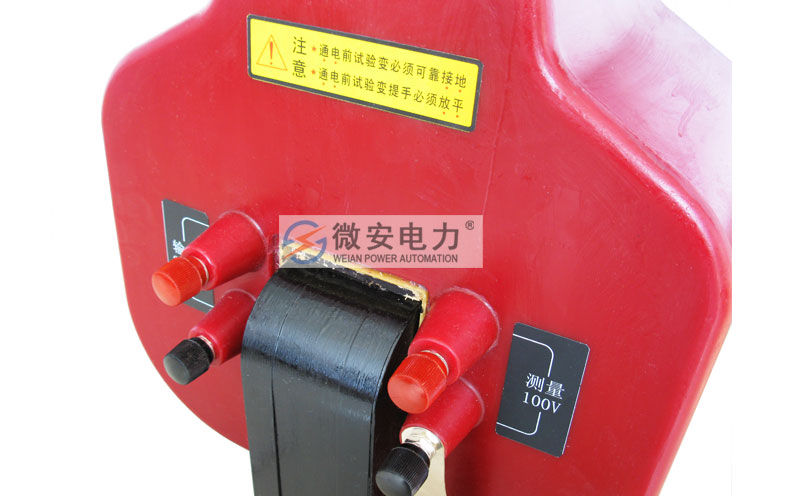

干式試驗變壓器圖片 ----Picture display
左側
正面
右側

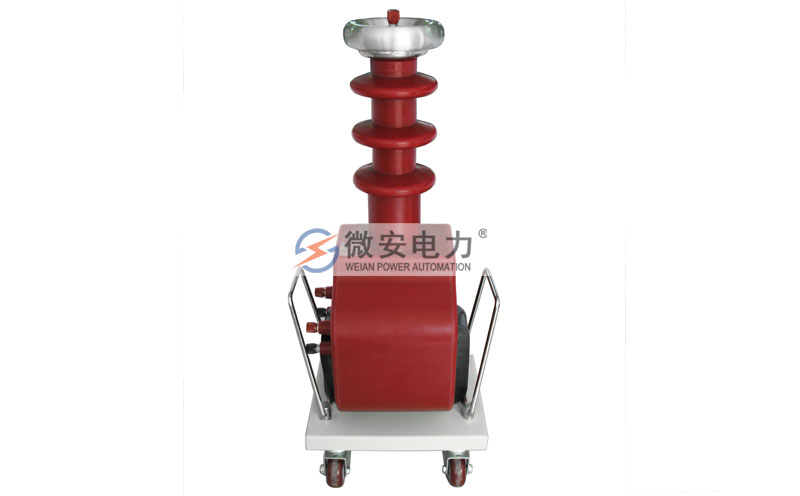

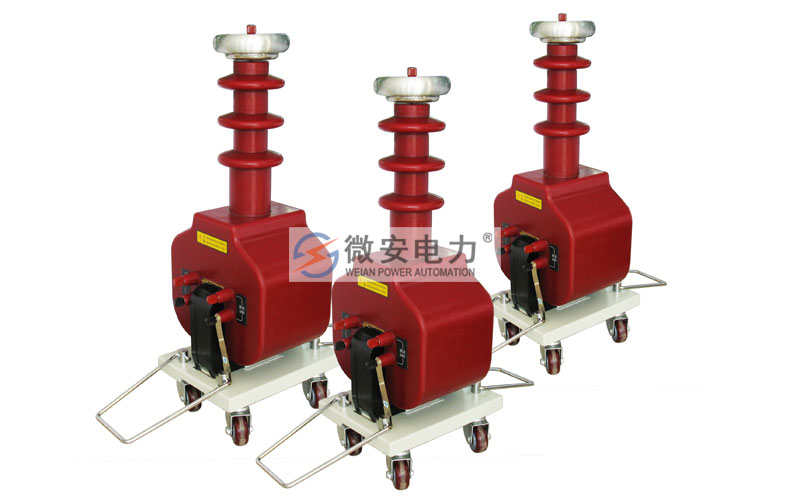

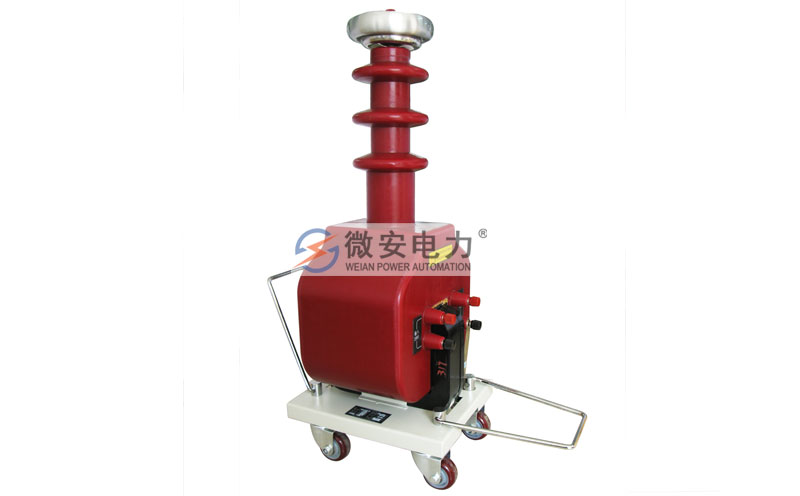

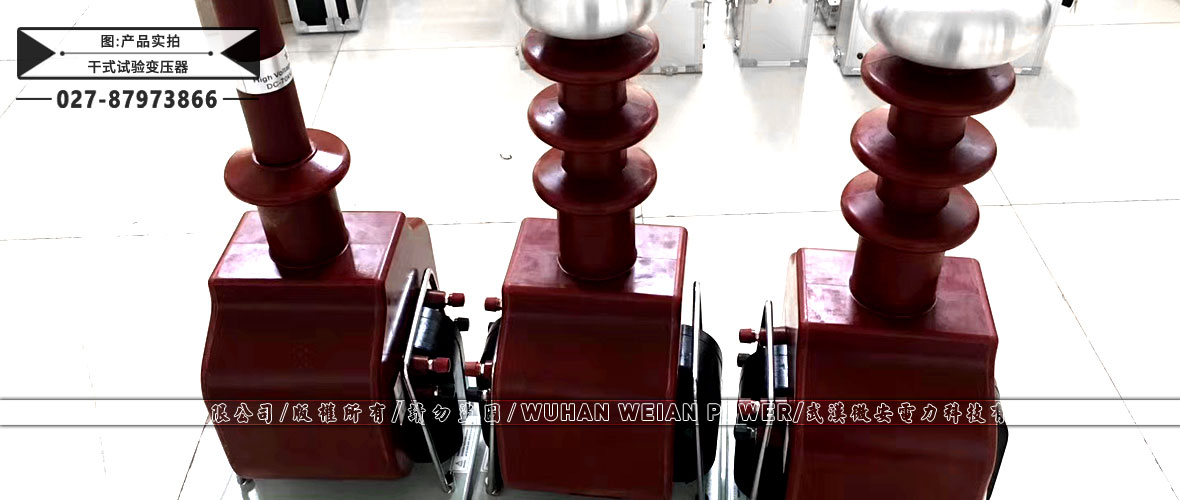

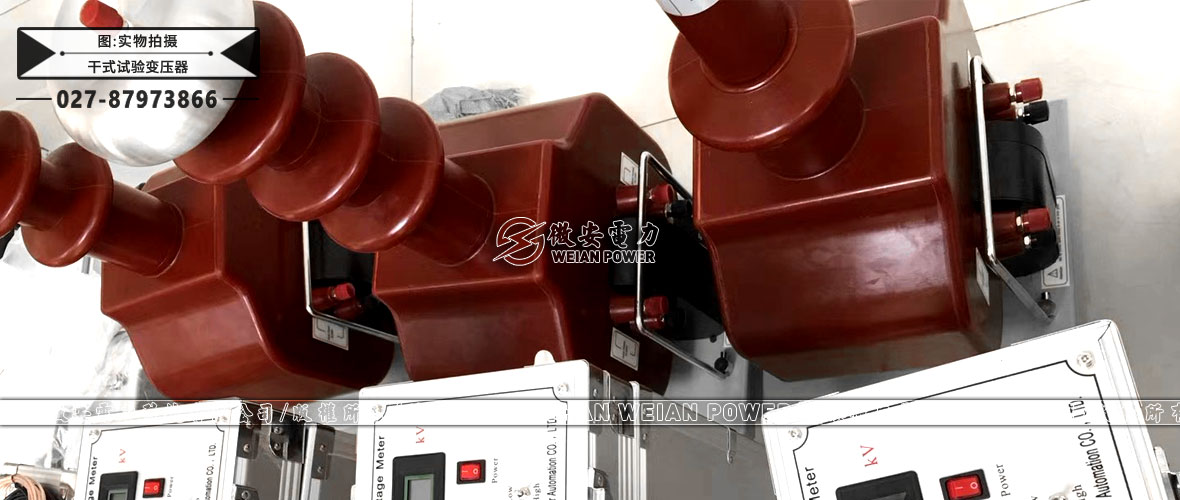

干式試驗變壓器

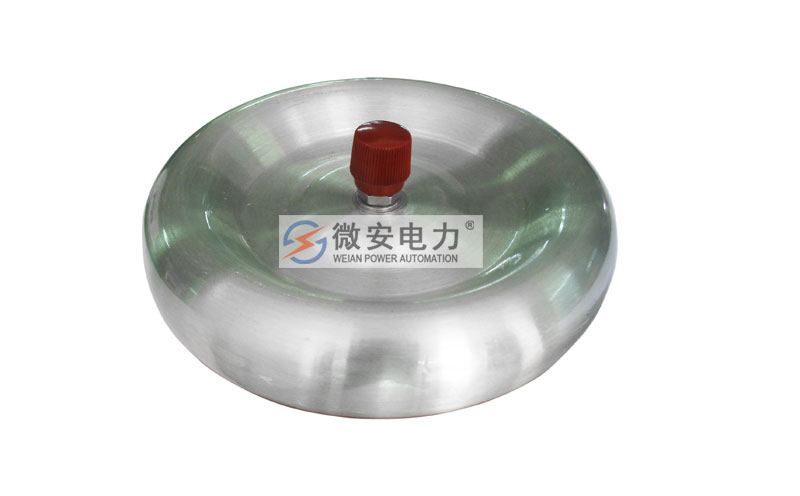

均壓環
頂部
鐵芯
底部-拉手/滾輪

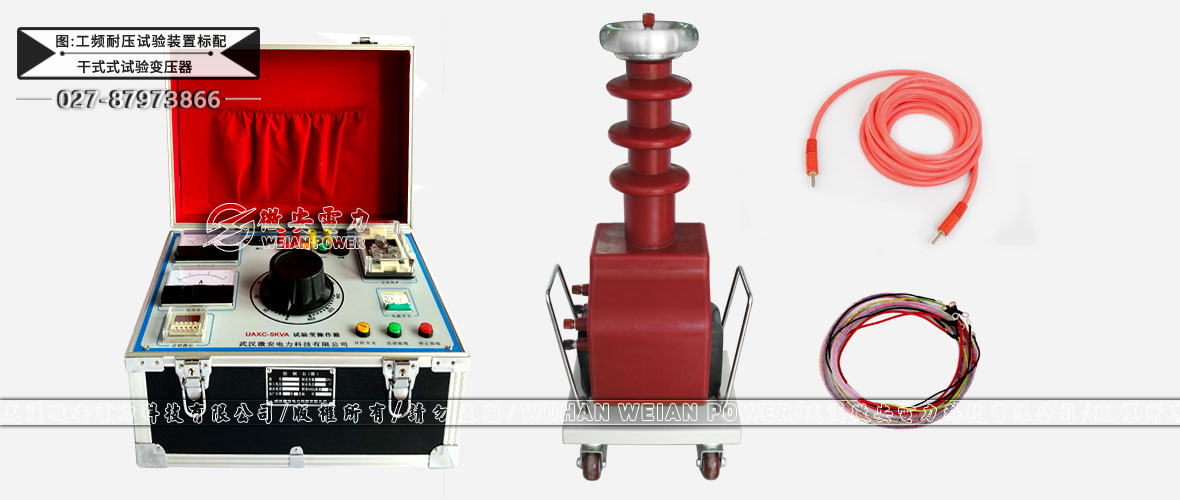

干式試驗變壓器附件配件 --------Accessories
本產品GTB干式試驗變壓器詳細清單請以說明書或代銷合同為準
| 干式試驗變壓器 | 1臺 | 檢驗報告 | 1本 |
| 整流硅堆 | 1個 | 合格證 | 1張 |
| 高壓連接線 | 1組 | 高壓測試線 | 1根 |
| 接地線 | 1根 | 電源線 | 1根 |
| 高壓保護水阻 | 1個（選配） | 放電棒 | 1個（交直流試驗變壓器標配） |
| 限流電阻 | 1個（選配） | 高壓放電保護球間隙 | 1隔（選配） |
測試連接線（標配）
高壓測試線（標配）
控制箱電源線（標配）
接地線（標配）

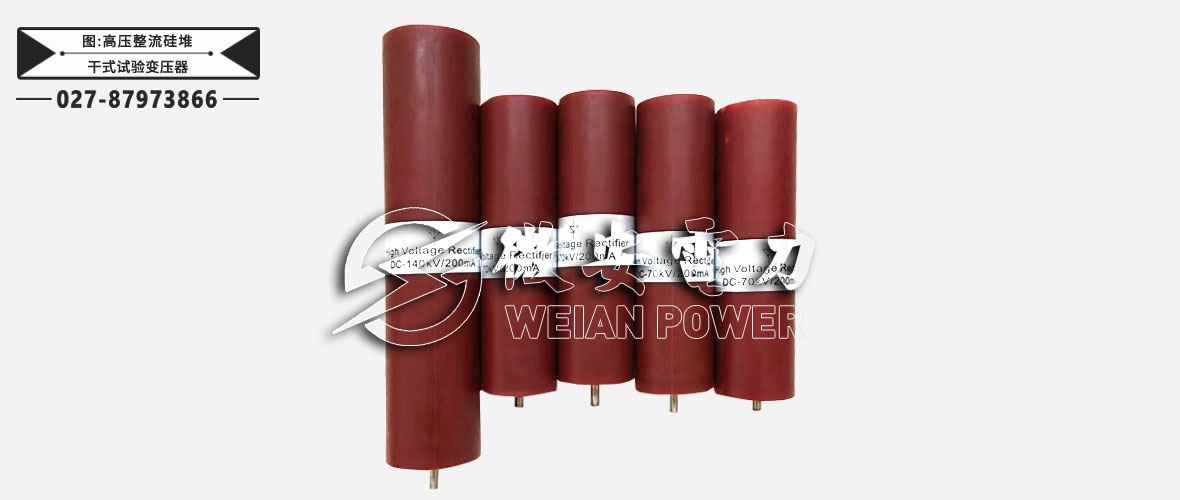

整流硅堆（選配）
高壓水電阻（選配）
限流電阻（選配）
放電保護球隙（選配）
