便攜式大電流發生器簡介 ----Product introduction
便攜式大電流發生器（簡稱升流器）是采用低功耗、大容量的自藕調壓器和高導磁率鐵芯制作的大電流升流器,和傳統式的大電流發生器相比，具有輸出功率大，體積小，重量輕等優點。主要用于熱繼電器，電動機保護器，接觸器，斷器器，空氣開關，開關柜，斷路器，保護屏校驗；也可測試一次母線保護及各種電流互感器的變比，被廣泛用于電力、鐵路、石化、冶金和礦山等企業的科研、生產和電氣試驗現場。
UDLS系列便攜式大電流發生器根據最大輸出電流及輸出容量的不同,其體積和重量也不同,單相3000A以下一般采用一體式結構,以上則采用分體式結構，三相的大電流發生器則1000A以下采用一體式結構
便攜式大電流發生器是一種新型的交流大電流試驗裝置，其電流顯示、電壓顯示均采用數字顯示方式，內部具有過壓，過流，漏電維護裝置，總重量只有傳統升流器約3/4～1/2重量，切體積只有原來約1/2。特別適用于實驗室和現場試驗,移動十分方便。是工礦企業進行升流或溫升試驗較理想的設備。

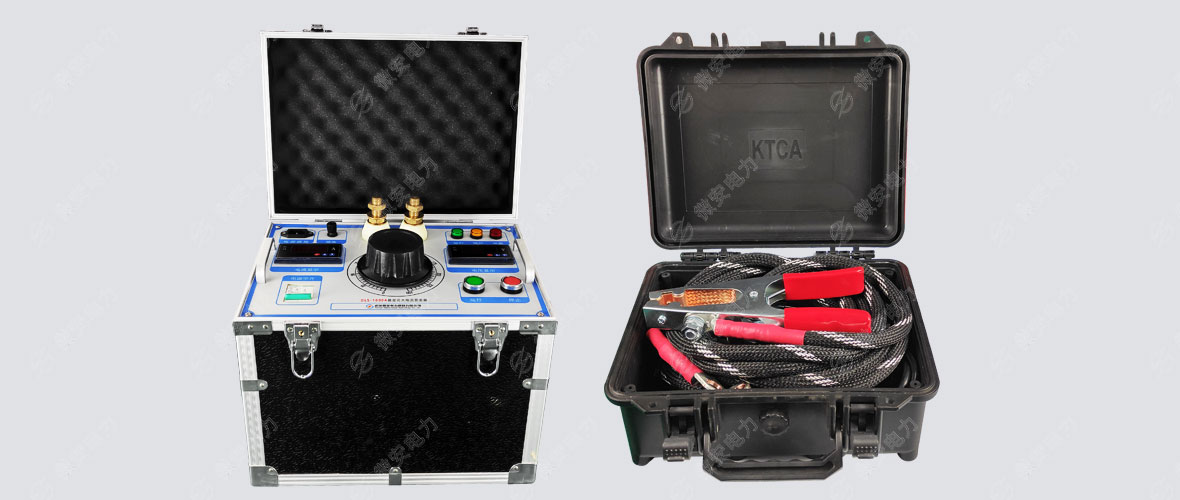

便攜式大電流發生器和測試線展示
便攜式大電流發生器參數 ----Technical parameter
| 型號規格 |
容量 (KVA) |
初 級 | 次 級 |
外形尺寸 長×寬×高 |
重量 kg |
結構 形式 |
||
| V1 | A1 | V2 | A2 | |||||
| 300A | 3 | 220 | 15 | 6 | 500 | 430×338×550 | 48 | 一體 |
| 1000A | 6 | 220 | 27 | 6 | 1000 | 500×380×600 | 80 | 一體 |
| 2000A | 12 | 380 | 31.5 | 6 | 2000 | 570×400×750 | 120 | 一體 |
| 2500A | 15 | 380 | 39.5 | 6 | 2500 | 600×430×790 | 145 | 一體 |
| 4000A | 24 | 380 | 63 | 6 | 4000 | 640×450×820 | 180 | 一體/分體 |
| 5000A | 30 | 380 | 79 | 6 | 5000 |
600×430×900 300×500×500 |
145 135 |
分體 |
| 6000A | 36 | 380 | 95 | 6 | 6000 |
600×430×900 300×500×500 |
150 140 |
分體 |
| 8000A | 48 | 380 | 126 | 6 | 8000 |
600×450×950 350×550×550 |
180 | 分體 |
| 10000A | 60 | 380 | 158 | 6 | 10000 |
800×600×1100 380×550×600 |
200 | 分體 |
便攜式大電流發生器圖片 ----Picture display

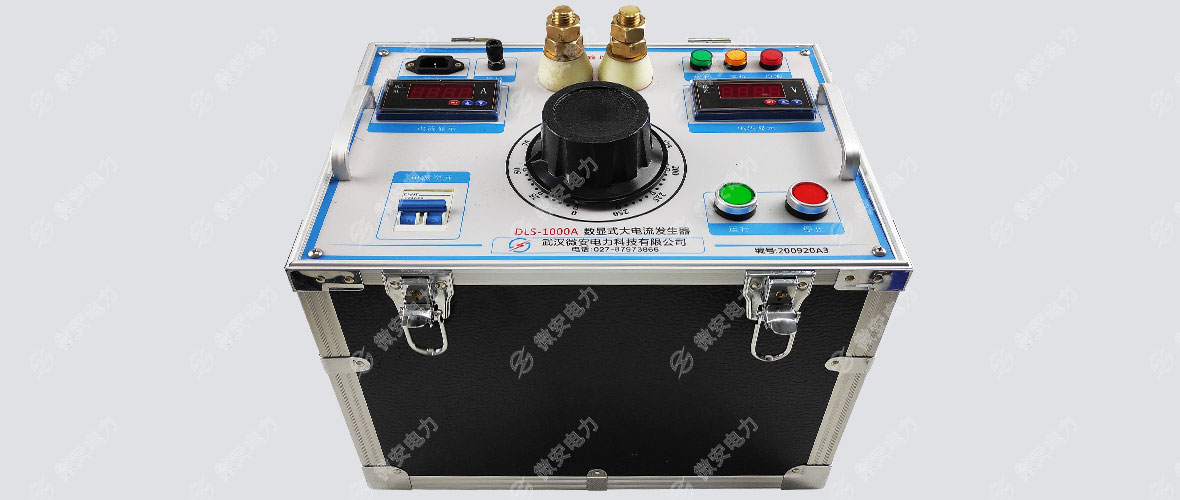

便攜式大電流發生器-主機

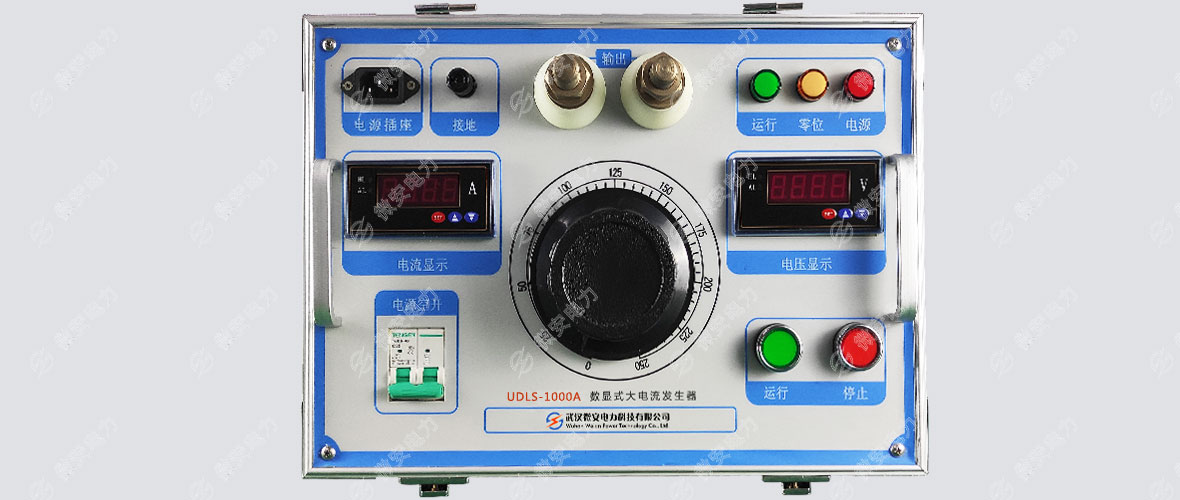

便攜式大電流發生器-操作面板
便攜式大電流發生器專用測試導線

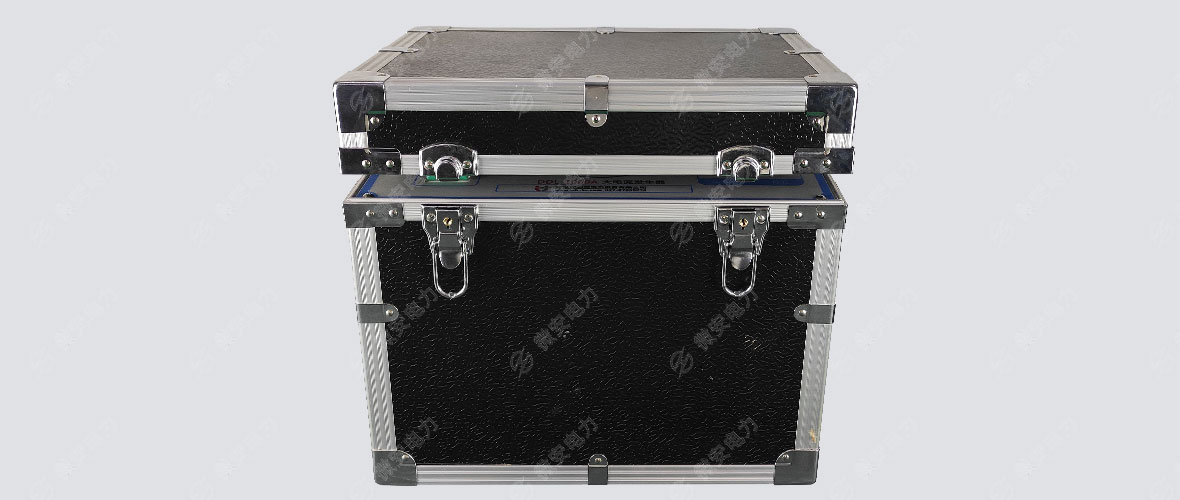

便攜式大電流發生器-外觀展示
便攜式大電流發生器附件配件 --------Accessories
便攜式大電流發生器技術應用 --------Technology application
便攜式大電流發生器主要測試什么
• 用于給互感器施加一次電流,做一次通流試驗用
• 給斷路器施加電流,用于脫扣試驗
• 給電氣設備施加電流,用于溫升試驗
• 高穩定和高精度的電流發生器可用于做為標準電流源
• 亦可以廣泛應用于其它需要大電流配合的部分
便攜式大電流發生器的使用要注意哪些
• 輸出電流值不允許超過額定電流運行，以防過熱
• 3米內的測試銅導線按6A/mm2選擇
• 3米外的測試銅導線的長度應與截面成正比
• 持續輸出時間應嚴格按照技術標準使用,避免過熱
• 對多檔的電流發生器,電流檔位開關嚴禁在輸出狀態下切換
• 使用發電機供電時,需要保證發電機功率≥大電流發生器功率
