手持式三相電能表現場校驗儀簡介 ----Product introduction
UDNB-3S手持式三相電能表現場校驗儀又稱三相電能表校驗儀、三相電度表校驗儀及三相電表校驗儀，三相電能表校驗儀及電能表校驗儀用于校驗三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。三相電能表校驗儀標準支持 DL/T826-2002,DL/T448-2000。
UDNB-3S手持式三相電能表現場校驗儀是微安電力研發中心參考DL/T826-2002, DL/T448-2002電力行業標準開發、研制的集成電能表校驗、接線判斷為一體的高精度電力測試儀，手持式三相電能表現場校驗儀主要用于測量電流、電壓、相位、有功功率、無功功率等電量測試，配有高精度、高線性度的電壓互感器和電流互感器以及光電、手動、脈沖信號，確保測試儀對各種參量的精度要求，手持式三相電能表現場測試儀同時配有鉗形電流互感器，使得現場接線簡便，無需斷開電流回路即可直接接入，手持式三相電能表現場校驗儀采用大屏彩色顯示，人機交互界面以及中文提示，使用方便，操作簡單。
手持式三相電能表現場校驗儀--標準配置
主要特點 ???----Main features
1、該三相電能表現場校驗儀是集電能表校驗、電參量測試和檢測電網中發生波形畸變、電壓波動和三相不平衡等電能質量問題為一體的高精度電力測試儀
2、不停電、不改變計量回路、不打開計量設備情況下，在線實負荷檢測計量設備的綜合誤差
3、精確測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差
4、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量
5、電流回路可使用鉗形互感器進行測量，操作人員無須斷開電流回路，就可以方便、安全的進行測量
6、可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表
7、該三相電能表現場校驗儀可采用光電、手動、脈沖等方式進行電能表校驗
8、測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、電壓波動、三相電壓允許不平衡度和電網諧波
9、可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形
10、負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數
11、 電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題
12、 測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價
13、具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理
14、采用大屏幕進口彩色液晶作為顯示器，中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好
15、該三相電能表現場校驗儀體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備
手持式三相電能表現場校驗儀參數 ----Technical parameter
| 型號 | UDNB-3S | |
| 名稱 | 三相電能表現場校驗儀 | |
| 1. 電壓測量范圍 | 0~400V，57.7V、100V、220V、400V四檔自動切換量程。 | |
| 2. 電流測量范圍 | 0~5A | |
| 3. 相角測量范圍 | 0~359.999° | |
| 4. 頻率測量范圍 | 45~55Hz | |
| 準確度 | 電壓：±0.05%（±0.1%） | |
| 電流：±0.05%（±0.1%）（鉗形互感器±0.5%） | ||
| 有功功率：±0.05%（±0.1%）（鉗形互感器±0.5%） | ||
| 無功功率：±0.3%（±0.5%）（鉗形互感器±1.0%） | ||
| 有功電能：±0.05%（±0.1%）（鉗形互感器±0.5%） | ||
| 無功電能：±0.3%（±0.5%）（鉗形互感器±1.0%） | ||
| 頻率：±0.05%（±0.1%） | ||
| 相位：±0.2° | ||
|
*?電能質量精度詳見說明書。
|
||
| 工作溫度 | －10℃~ +40℃ | |

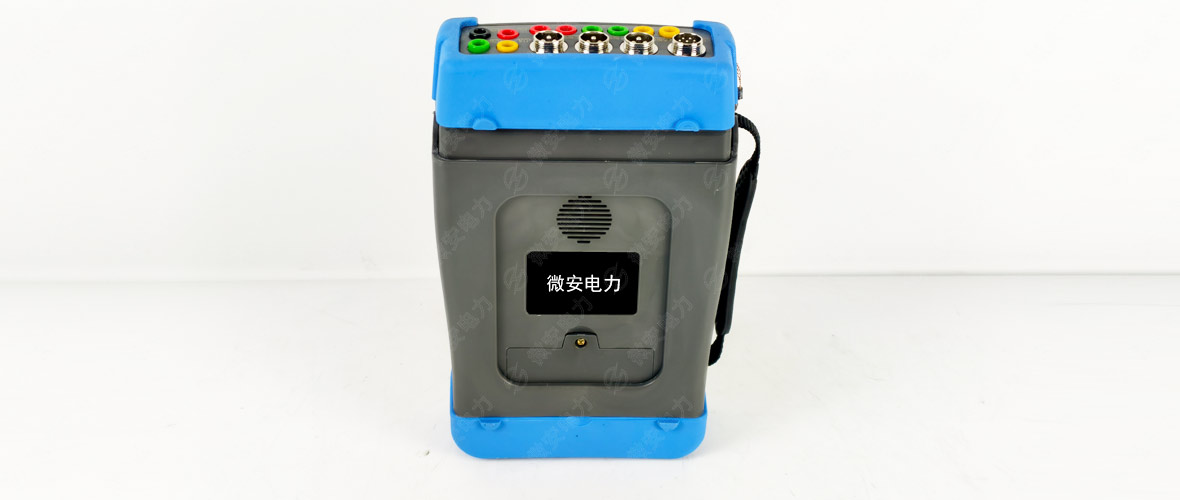

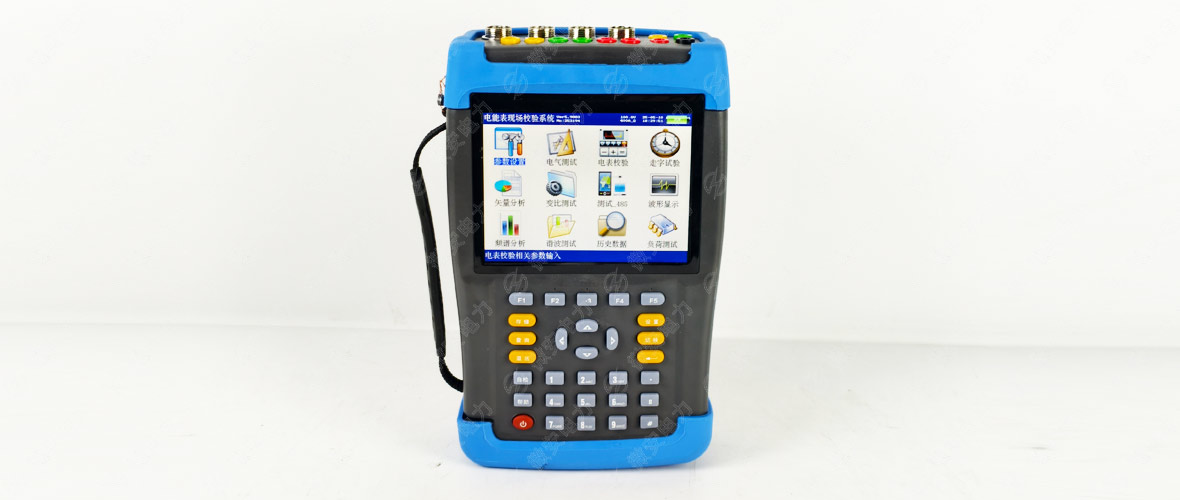

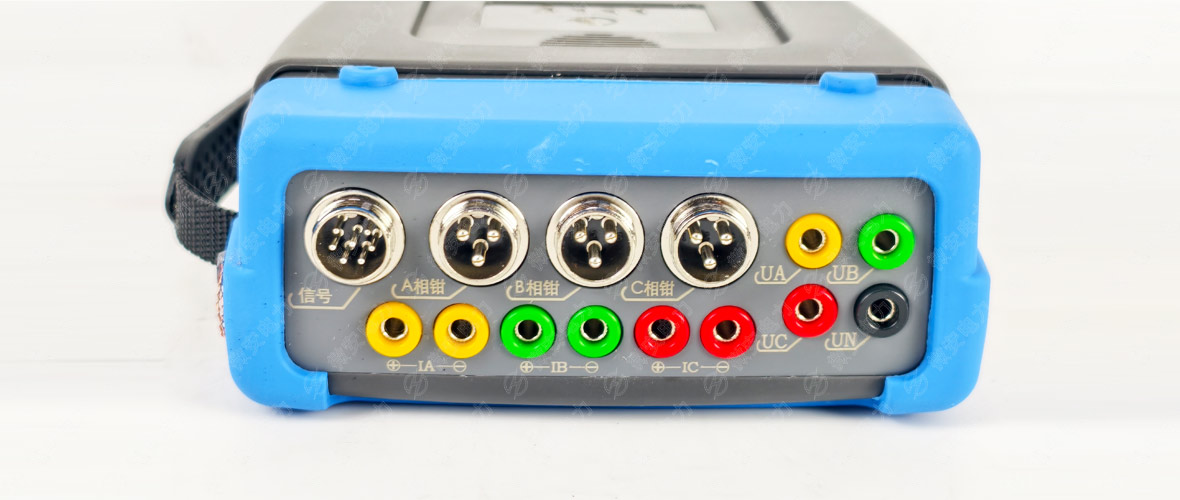

手持式三相電能表現場校驗儀圖片 ----Picture display
手持式三相電能表現場校驗儀--標準配置
手持式三相電能表現場校驗儀--標準配置
手持式三相電能表現場校驗儀--標準配置
手持式三相電能表現場校驗儀--標準配置
手持式三相電能表現場校驗儀--標準配置
手持式三相電能表現場校驗儀--標準配置
手持式三相電能表現場校驗儀--標準配置
手持式三相電能表現場校驗儀--標準配置
手持式三相電能表現場校驗儀--標準配置
手持式三相電能表現場校驗儀--標準配置
手持式三相電能表現場校驗儀--標準配置
手持式三相電能表現場校驗儀--標準配置
手持式三相電能表現場校驗儀--標準配置

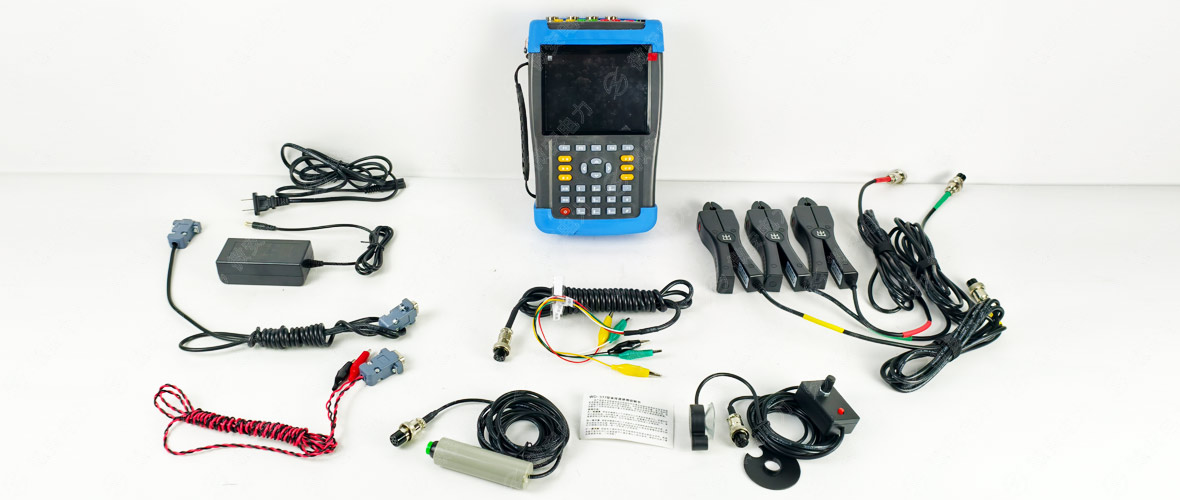

手持式三相電能表現場校驗儀附件配件 --------Accessories
本產品UDNB-3S手持式三相電能表現場校驗儀詳細清單請以說明書或代銷合同為準
| 手持式主機 | 1臺 | 附件箱 | 1個 |
| 光電采樣器 | 1個 | 手動開關 | 1個 |
| 電流鉗（小） | 3把 | 電壓、電流測試線 | 2條 |
| 脈沖表測試線 | 1條 | 脈沖信號輸入線 | 1套 |
| 10mm魚夾 | 8只 | 4mm插片 | 6只 |
| 電源線 | 1條 | RS232通訊線 | 1條 |
| 光盤 | 1張 | 檢驗報告 | 1本 |
| 說明書 | 1本 | 合格證 | 1張 |
注 ; 微安電力產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
