單相程控標準測試電源簡介 ----Product introduction
單相程控標準測試電源又稱單相程控精密測試電源、單相程控交流標準源，單相交流標準功率源,是一種電力標準模擬量輸出的測試儀，單相程控精密測試電源能輸出頻率、相位、幅值在一定范圍內任意可調的高精度、高穩定度的正弦電壓和電流，用于電力行業工作時做校對使用，單相程控標準測試電源可以用于模擬電力系統實際工作中遇到的各種情況。由于標準功率源的工作對象一般都要消耗功率源的能量，所以要求功率源的輸出是要能夠帶負載的，并且在負載變化時要保證輸出的精度和穩定度。而實際上標準功率源工作的對象也是不固定的，有可能是各種各樣的輸入阻抗都不一樣的表計，所以對于負載的適應能力是標準功率源的一項重要指標。
單相程控標準測試電源可以產生幅度可調、相位可調、頻率可調、功率穩定的單相工頻電壓、電流信號。
UACK-Y單相程控標準測試電源主要用于電能表、電壓表、電流表、相位表、頻率表、功率表、功率因數表等電力電測數字儀表的測試和檢定，以及儀用電壓互感器、電流互感器、鉗形電流互感器等電量傳感器的測試和檢定， 電壓變送器、電流變送器、功率變送器、功率因數變送器、頻率變送器等電量變送器的測試和檢定；無功補償控制器、電力數據采集器、電能表現場校驗儀、電力參數測試儀、電壓監測儀、配電負荷監測儀、多功能電力儀表、負荷管理終端、失壓失流計時器、配電自動化終端等儀器設備的測試和檢定。
主要特點 ???----Main features
1、電壓、電流、相位、功率、功率因數和頻率均為高精度、高穩定度標準信號輸出，軟件閉環。
2、電壓、電流、相位、頻率均可調節。
3、采用800×600大屏幕可觸摸液晶顯示屏，可實時顯示9種電參數。
4、觸摸屏上，以及前面板上均配置有操作按鍵，所有按鍵，一目了然。電壓、電流、相位設有常用試驗點，一鍵到位，操作起來方便快捷。
5、獨有的即點即輸功能，極大地簡化了操作流程。
6、可配上位機通訊軟件，通過上位機進行整機操作，通訊協議開放。
7、當電壓短路、電流開路或接線錯誤時，可自動停止輸出并伴有聲光報警。
8、采用先進的功放技術，可靠性、穩定性大大提高。
單相程控標準測試電源參數 ----Technical parameter
| 輸出范圍 | 0V～600V | |
| 檔位設置 | 600V、380V、220V、100V、57.7V，自動檔位切換 | |
| 輸出功率 | 額定30VA | |
| 調節細度 | 0.01%RG | |
| 調節范圍 | (1-120)%RG | |
| 準確度 | ±0.1%RG | |
| 穩定度 | ≤0.02%/2min | |
| 失真度 | ≤0.3%（非容性負載） | |
| 輸出范圍 | 0～100A | |
| 檔位設置 | 100A（可擴展）、20A、5A、1A、0.2A、0.05A | |
| 調節范圍 | (1～120)%RG | |
| 調節細度 | 0.01%RG | |
| 準確度 | 0.1%RG | |
| 穩定度 | ≤0.02%/2min | |
| 輸出功率 | 100A量程：100VA | |
| 20A量程：50VA | ||
| 5A、1A、0.2A量程：20VA | ||
| 0.05A量程：10VA | ||
| 準確度 | 0.1%RG | |
| 穩定度 | 0.02%RG/2min | |
| 調節范圍 | 0°～359.99° | |
| 調節細度 | 0.02%RG/2min | |
| 準確度 | 0.05° | |
| 調節范圍 | 20Hz～80Hz | |
| 調節細度 | 0.001Hz | |
| 準確度 | 0.01Hz | |
| 調節范圍 | -1～0～+1 | |
| 調節細度 | 0.001 | |
| 準確度 | 0.001 | |
| 工作環境溫度 | 0℃～40℃ | |
| 相對濕度 | ≤85% | |
| 工作電源 | AC220V±15%，最大功耗400VA | |
| 尺寸 | 449mm×455mm×177mm | |
| 重量 | 18kg | |
單相程控標準測試電源圖片 ----Picture display

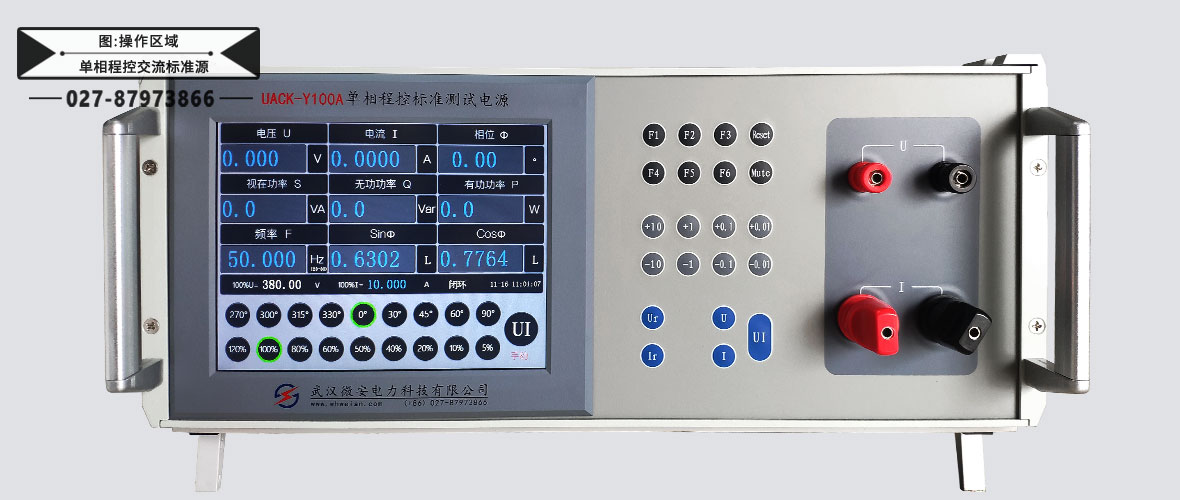

單相程控標準測試電源-操作區域
單相程控標準測試電源-側面展示

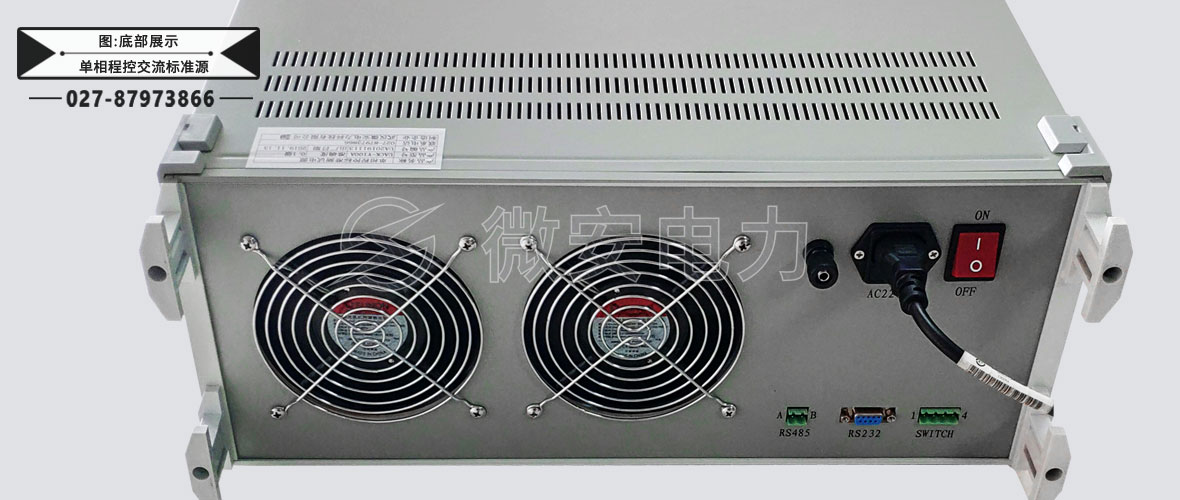

單相程控標準測試電源-底部展示

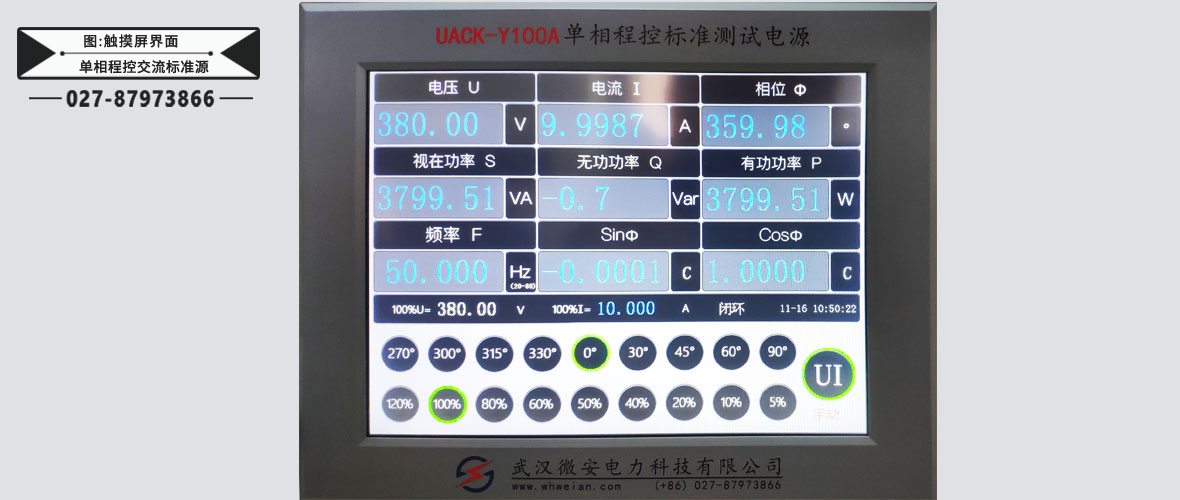

單相程控標準測試電源-觸摸屏界面

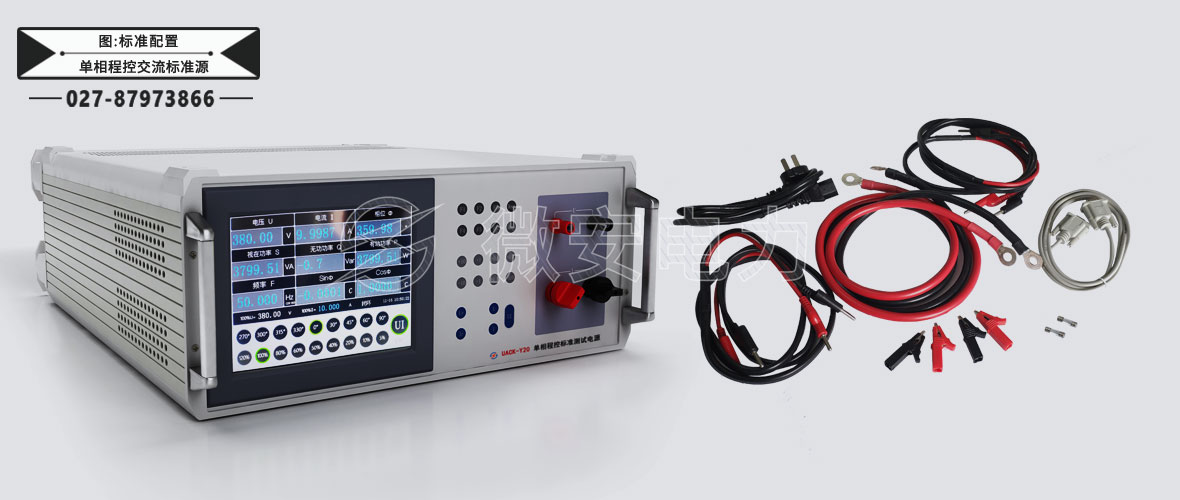

單相程控標準測試電源-標準附件

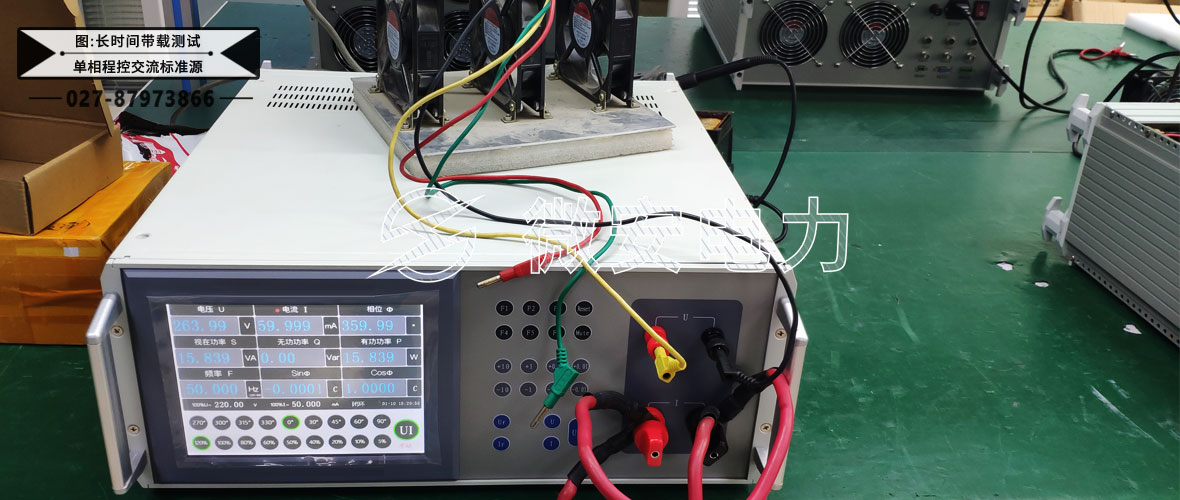

單相程控標準測試電源-長時間老化測試
單相程控標準測試電源-大功率負載測試
單相程控標準測試電源附件配件 --------Accessories
本產品UACK-Y單相程控標準測試電源詳細清單請以說明書或代銷合同為準
| 單相程控標準測試電源 | 1臺 | 附件包 | 1個（內有測試線） |
| 檢驗報告 | 1本 | 說明書 | 1本 |
| 合格證 | 1張 |
注 ; 微安電力產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知???
單相程控標準測試電源技術應用 --------Technology application
單相程控標準測試電源應用范圍
? 電能/電壓/電流/相位/頻率/功率/功率因素表、等電力電測數字儀表的測試和檢定
? 儀用電壓/電流互感器等電量傳感器的測試和檢定
? 電壓/電流/功率/功率因素/頻率變送器、等電量變送器的測試和檢定
? 無功補償控制器、電能表現場校驗儀、等儀器設備的測試和檢定。
? 多功能電力儀表、配電自動化終端的測試和檢定
? 微機繼電保護裝置采樣精度的測試與檢定
