六相繼電保護測試儀簡介 ----Product introduction
UAWJ-6030六相繼電保護測試儀又成為六相微機繼電保護測試儀、六相繼保儀、六相微機繼保儀、六相繼保測試儀等，是我公司在廣泛聽取用戶意見后全新改版的新一代小型便攜式六相繼電保護測試儀。
內置高性能工控機和高速數字信號處理器，真16位DAC模塊、新型模塊式高保真大功率功放，自帶TFT真彩色LCD顯示器和嵌入式微機鍵盤。
該六相微機繼電保護測試儀既可以單獨操作，也可以連接筆記本電腦操作。操作功能強大，體積小，精度高。既具有大型測試儀優越的性能、強大的功能，又具有小型繼電保護測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼電保護測試工作者得心應手的好工具。
主要特點
1、具有電壓電流各兩組， 輸出達6相電壓6相電流，還具有12相輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。
2、操作方式：該微機繼電保護測試儀直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定
3、新型高保真線性功放：輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良
4、高性能主機：輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便
5、軟件功能強大：可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試
6、該六相微機繼電保護測試儀具有獨立專用直流電源輸出：設有一路110V 及 220V專用可調直流電源輸出
7、接口完整：裝置帶有USB通訊口，該微機繼電保護測試儀可與計算機及其它外部設備通信
8、自我保護功能：散熱結構設計合理，硬件保護措施可靠完善，該六相微機繼電保護測試儀具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能
六相繼電保護測試儀參數 ----Technical parameter
| 相電流輸出（有效值）? | 0--30A/相，精度：0.2%? ±5mA |
| 六相并聯輸出(有效值) | 0--180A/六相，同相位并聯輸出 |
| 相電流長時間允許工作值 | 10A |
| 每相最大輸出功率???? | 300VA |
| 六相并聯電流最大輸出功率 | 1000VA |
| 六并電流最大輸出工作時間? | 10s |
| 頻率范圍 | 0--1000Hz ，精度0.01Hz |
| 諧波次數 | 2--20次 |
| 相位 | 0--360°，精度0.1° |
| 直流電流輸出 | 0--±20A/相，精度：0.2%? ±5mA |
| 相電壓輸出（有效值） | 0--125V/相，精度：0.2%? ±5mV |
| 線電壓輸出（有效值） | 0--250V |
| 相電壓/線電壓輸出功率 | 75VA/100VA |
| 頻率范圍 | 0--1000Hz，精度：0.001Hz |
| 諧波次數 | 2--20次 |
| 相位 | 0--360°，精度：0.1° |
| 相電壓輸出幅值 | 0--±150V?? 精度：0.2%? ±5mV |
| 線電壓輸出幅值 | 0--±300V |
| 相電壓/線電壓輸出功率 | 90VA/180VA |
| 開關量輸入端子 | 8對 |
| 空接點 | 1--20mA，24V 裝置內部有源輸出 |
| 電位翻轉 | 無源接點：低阻短接信號；有源接點：0-250V DC |
| 開關量輸出端子 | 4對，空接點，遮斷容量：110V/2A，220V/1A |
| 時間范圍?? | 1ms--9999s，測量精度：1ms |
| 尺寸重量 | 410×190×420(mm3)，約20kg |
| 發貨尺寸/重量 | 570×400×750(mm3)，約34kg |
六相繼電保護測試儀圖片 ----Picture display

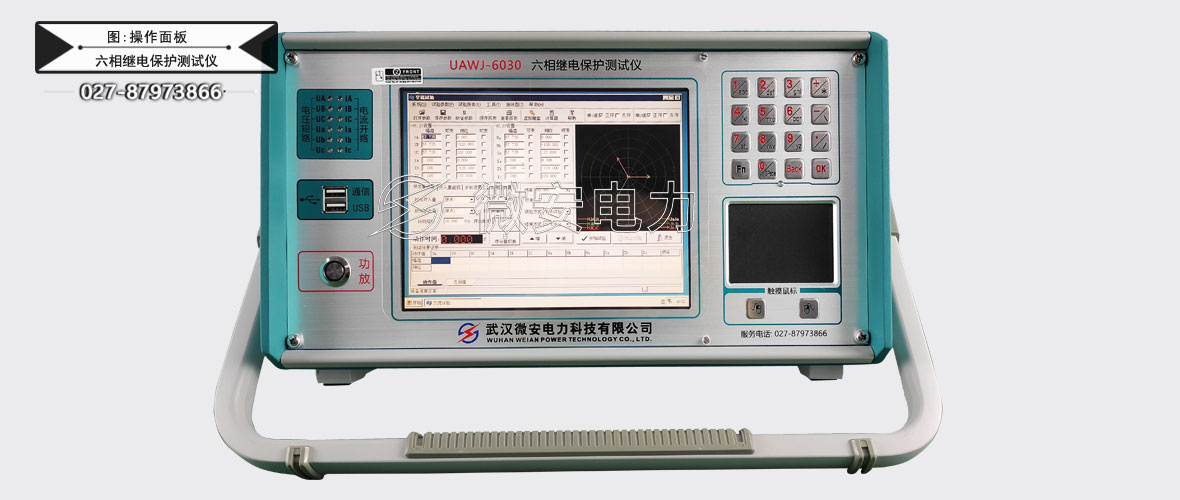

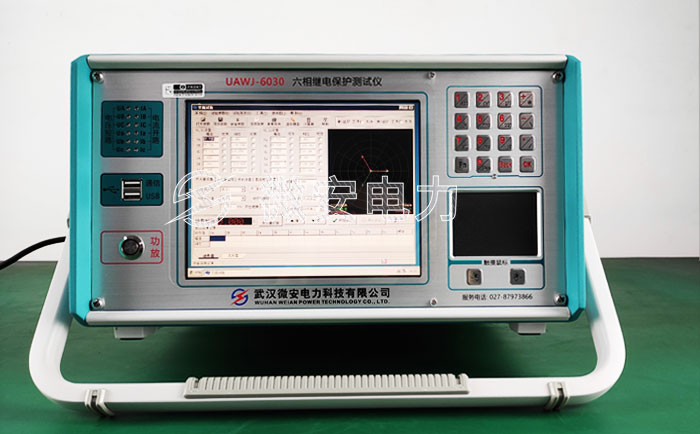

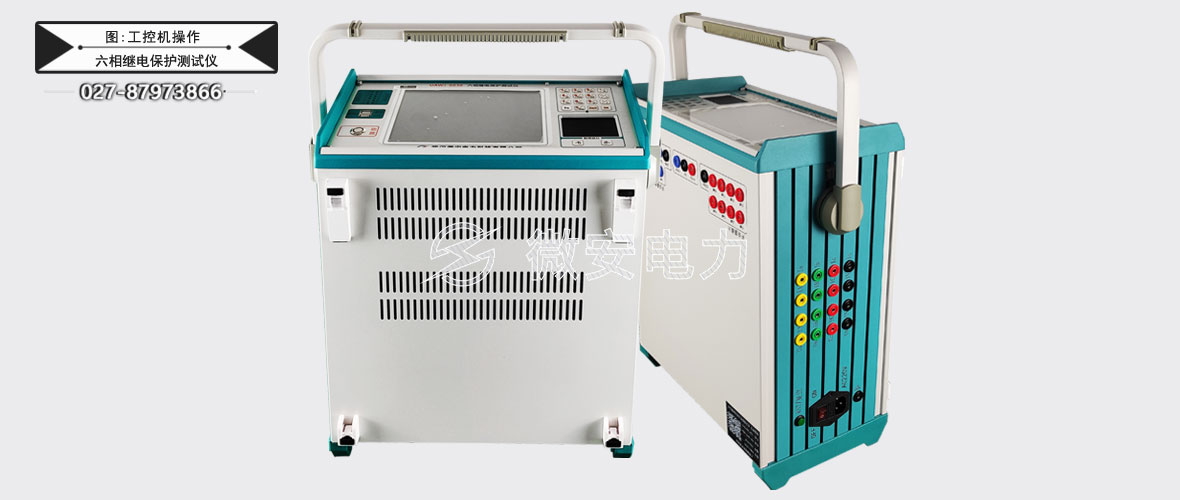

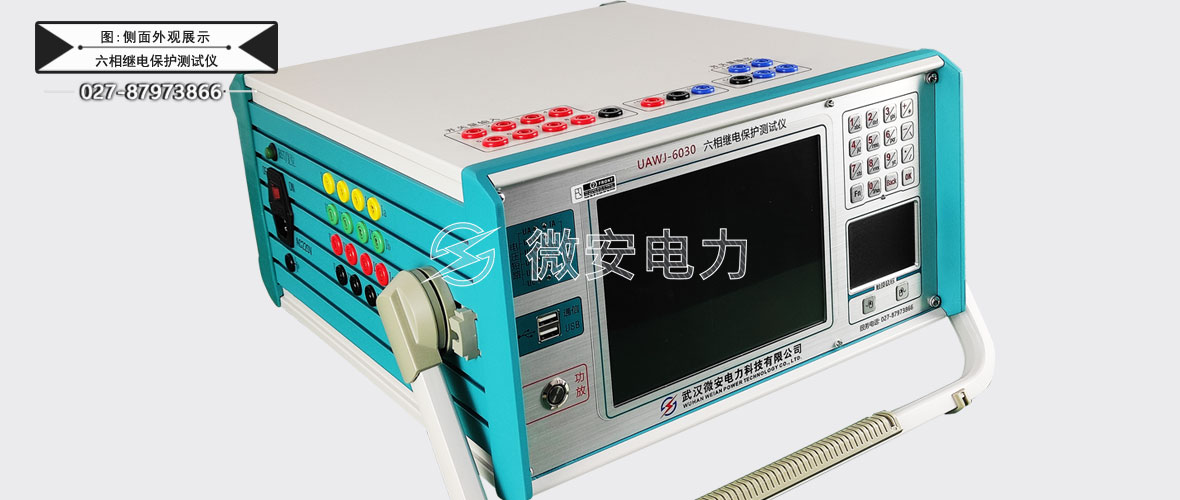

正面實拍

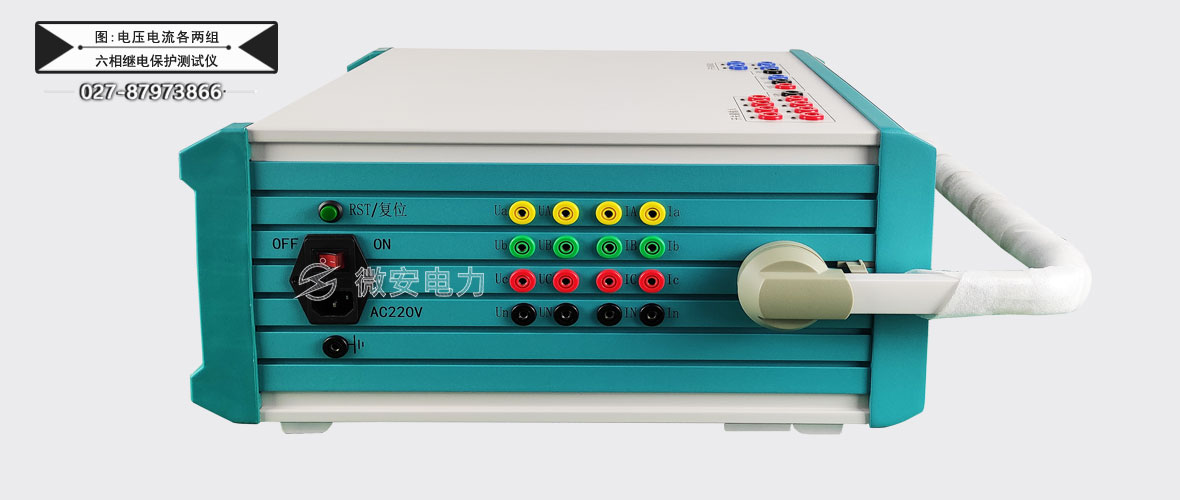

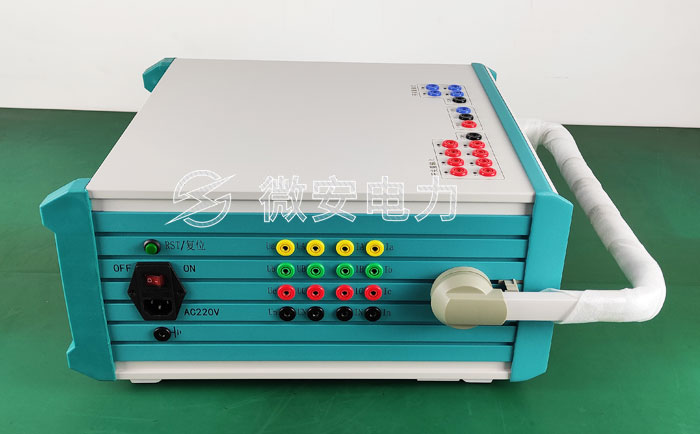

電壓電流各兩組

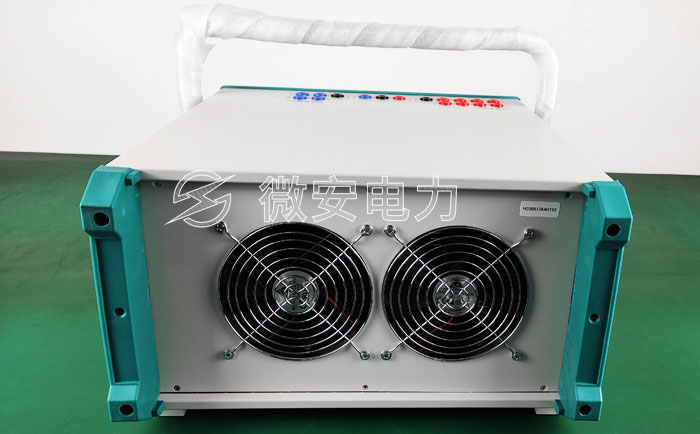

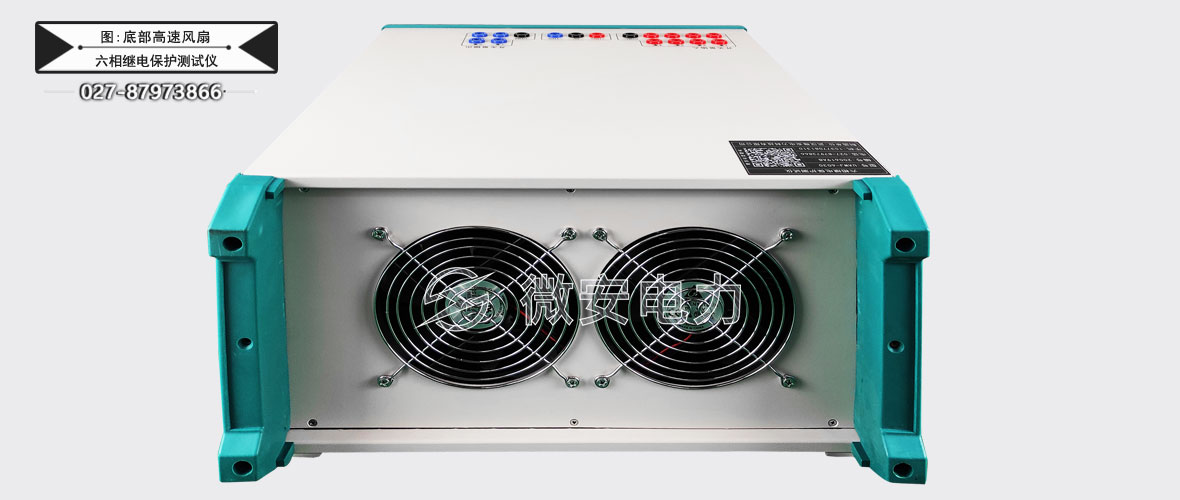

大功率散熱風扇

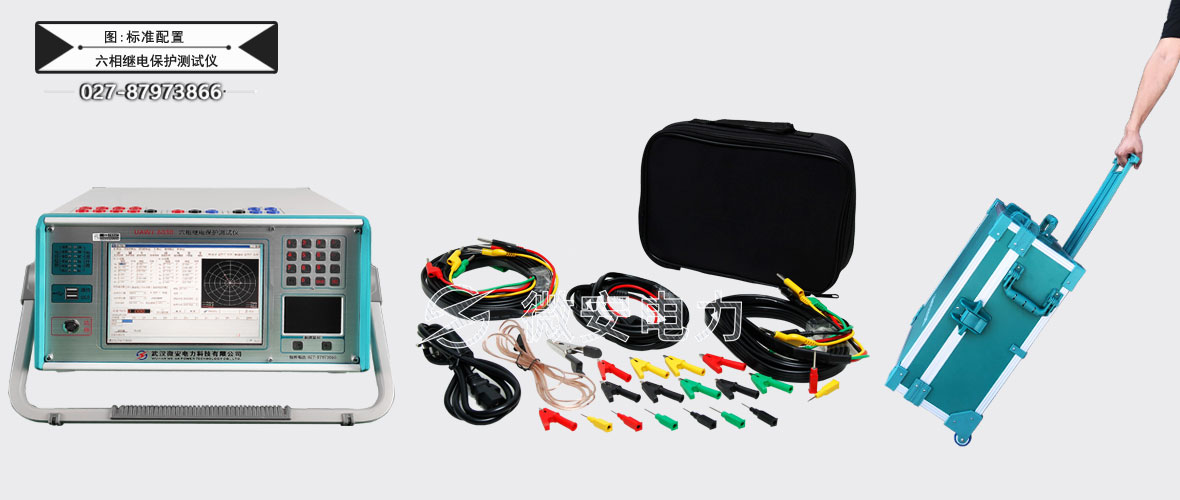

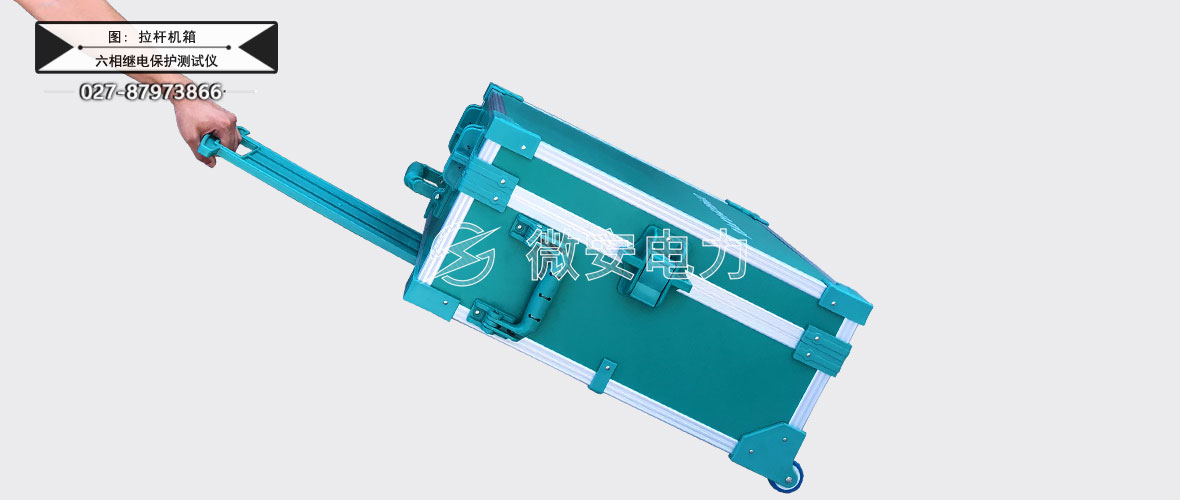

主機、測試線、出廠報告

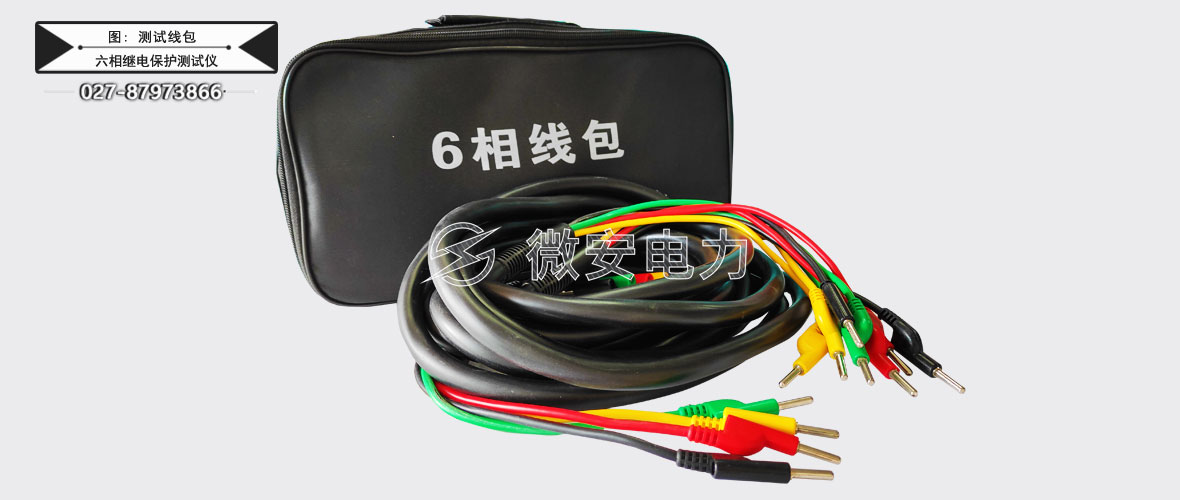

六相繼電保護測試儀附件配件 --------Accessories
六相繼電保護測試儀技術應用 --------Technology application
六繼電保護測試儀功能測試功能
? 交流試驗、直流試驗、頻率試驗、同期試驗
?電流電壓、差動繼電器、反時限過流、中間繼電器
? 功率方向、阻抗階梯、零序保護、整組試驗
? 狀態序列、阻抗相位、差動試驗
? 諧波試驗、工頻變化量、
? 故障再現、系統振蕩、計量?jī)x表

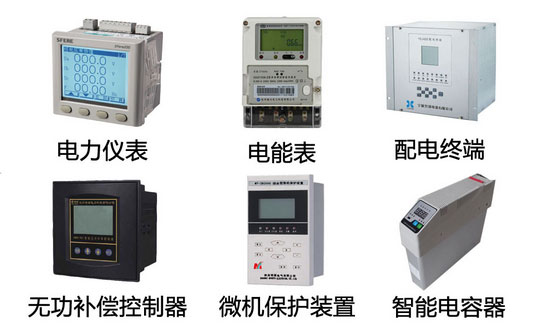

六繼電保護測試儀功能應用范圍
? 微機繼電保護裝置的出廠試驗
? 微機繼電保護裝置的預防性試驗
? 微機繼電保護裝置的交接試驗
? 配電終端（DTU/FTU）的校驗
? 電力儀表、無償補償控制器等設備的校驗
? 做為標準測試電源，對各種自動化儀表校驗
