網絡基站定相儀簡介 ----Product introduction
UTAG-9600網絡基站定相儀,又稱互聯網遠程定相系統（以下簡稱“系統”）由互聯網定相基站（簡稱“基站”）與互聯網定相手持機(簡稱“手持機”)兩部分組成。 該系統通過基站統一覆蓋區域內的定相標準，在定相過程中，手持機只需一次采集，便可確定所采集的線路屬于A、B、C三相中的哪一相，解決當前輸電/配電線路相色標注混亂的問題。 基站安裝在220V/380V電源處，采集其相位信號，并校準到指定的10kV線路，將該線路的A、B、C三相定義為基準相位信號。基站通過移動互聯網將基準相位值發送給手持機，手持機將自己測得的相位值與基準相位值對比，可快速準確地辨別對應的相別。

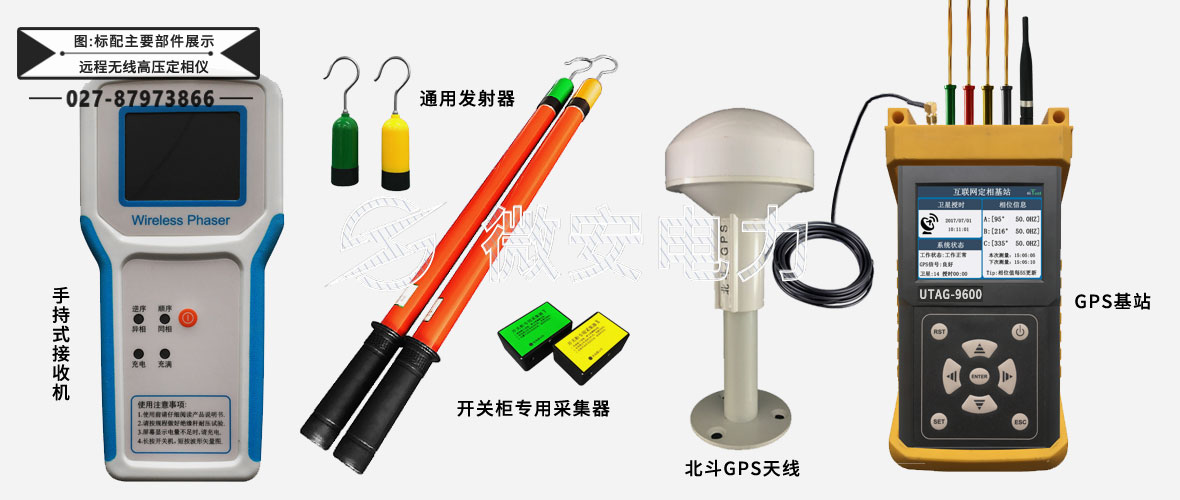

網絡基站定相儀主要配件展示
網絡基站定相儀參數 ----Technical parameter
| 型號 | UTAG-9600 |
| 名稱 | 網絡基站定相儀、互聯網遠程定相系統 |
| 相位差準確度 | 誤差≤5 |
| 頻率準確度 | ±0.1HZ |
| 基站供電電源電壓及頻率 | AC100V～420V，50Hz |
| 衛星PPS時鐘誤差 | ≤50ns |
| 發射器適用電壓范圍 | 5V～220kV |
| 發射器和手持機的最大傳輸視距 | 約100米 |
| 高壓測量時泄漏電流 | ＜10uA |
| 電池容量 | 手持機電池容量：約為2200mAH |
| 發射器電池容量：約為350mAH | |
| 基站工作時功耗 | ＜0.5W |
| 發射器功耗 | ＜0.1W |
| 手持機功耗 | ＜0.3W |
| 儲存環境 | -40℃- +55℃ 濕度≤95%RH |
| 重量 | 單臺手持整機約5.5kg，基站整機約2kg |
| 手持機整機尺寸 | 長89cm*寬26cm*高11cm |
| 基站整機尺寸 | 長50cm*寬26cm*高11cm |
網絡基站定相儀圖片 ----Picture display
網絡基站定相儀-主機部分

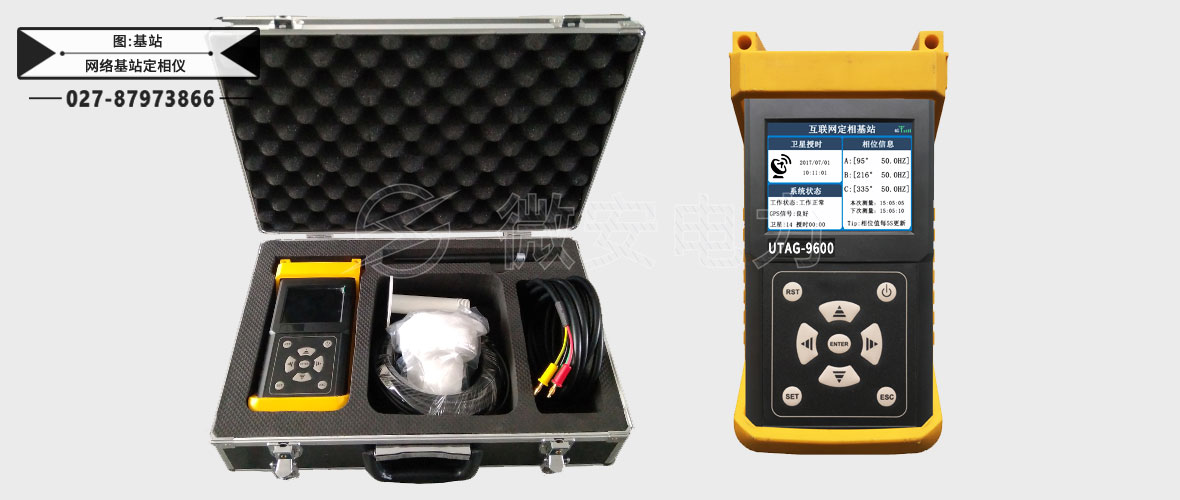

網絡基站定相儀-基站部分
網絡基站定相儀附件配件 --------Accessories
| 部件名稱 | 數量 | 鋁合金機箱 | 1個 |
| 基站主機 | 1個 | GPS天線（蘑菇型） | 1個 |
| GPS天線不銹鋼支架 | 1個 | 4G棒狀天線 | 1個 |
| 4芯電源連接線 | 2米 |
| 接收主機 | 1個 | X發射器 | 2個（1用1備） |
| Y發射器 | 2個（1用1備） | 開關柜采集器 | 2個 |
| 彈力綁帶 | 2根 | 伸縮式絕緣桿 | 2根（3米） |
| 9V2A充電器 | 1個 | 5V1A充電器 | 1個 |
| 配件盒 | 1個 | 自檢測試線 | 2條 |
| 接地線 | 2條 | 尖頭端子 | 2個 |
| 鋁合金機箱 | 1個 |
網絡基站定相儀技術應用 --------Technology application

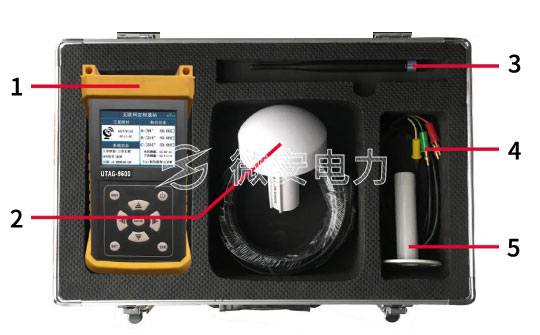

網絡基站定相儀-基站結構
• 1、基站：獲取基準相位信號，配合手持機進行定相
• 2、GPS蘑菇天線：用于基站GPS衛星授時
• 3、4G移動網絡天線：用于基站連接2G/3G/4G移動網絡信號
• 4、380V電源線：用于基站連接380V電源
• 5、GPS天線底座支架：用于固定GPS天線
網絡基站定相儀功能
• 1、網絡定相—適用有網絡的空曠地帶
• 2、無網定相—適用地下室或其他無網絡信號的地方
• 3、近程核相—6kV~220kV高壓輸電線路核相
• 4、近程核相—帶電顯示器核相/無帶電顯示器則采用開關柜采集器核相

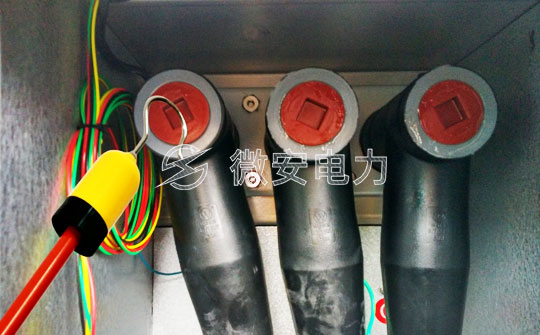

• 5、近程核相—高壓開關柜電纜T頭核相
