產品介紹
選型支持!
186-2720-2633
說明微安電力承諾所售每一臺「異頻地網接地電阻測試儀」均為全新正品，
嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上， 異頻地網接地電阻測試儀整機均享受三年質保（另約定的除外），
開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...
異頻地網接地電阻測試儀簡介 ----Product introduction
異頻地網接地電阻測試儀參數 ----Technical parameter
| 使用條件 | -15℃∽40℃、RH＜80% |
| 抗干擾原理 | 變頻法 |
| 電 源 | AC 220V±10% 、允許發電機 |
| 測量輸出電流 | 1A～5A可調 |
| 測量輸出電壓 | 0V～100V |
| 測試電源頻率 |
45、50、55、60、65HZ單頻 45/55、55/65 47.5/52.5HZ自動雙變頻 |
| 額定輸出功率 | 500W |
| 分 辨 率 | 接地阻抗: 0.0001 |
| 阻抗角：0.0001° | |
| 精 度 | 接地阻抗:±(1%*讀數+0.002) |
| 阻抗角:±(1%*讀數+0.02°) | |
| 電阻測量范圍 | 0.001Ω～5Ｋ |
| 外型尺寸 | 370（L）×295（W）×225（H） |
| 存儲器大小 | 100 組 支持U盤數據存儲 |
| 主機重量 | 13 Kg |
異頻地網接地電阻測試儀圖片 ----Picture display

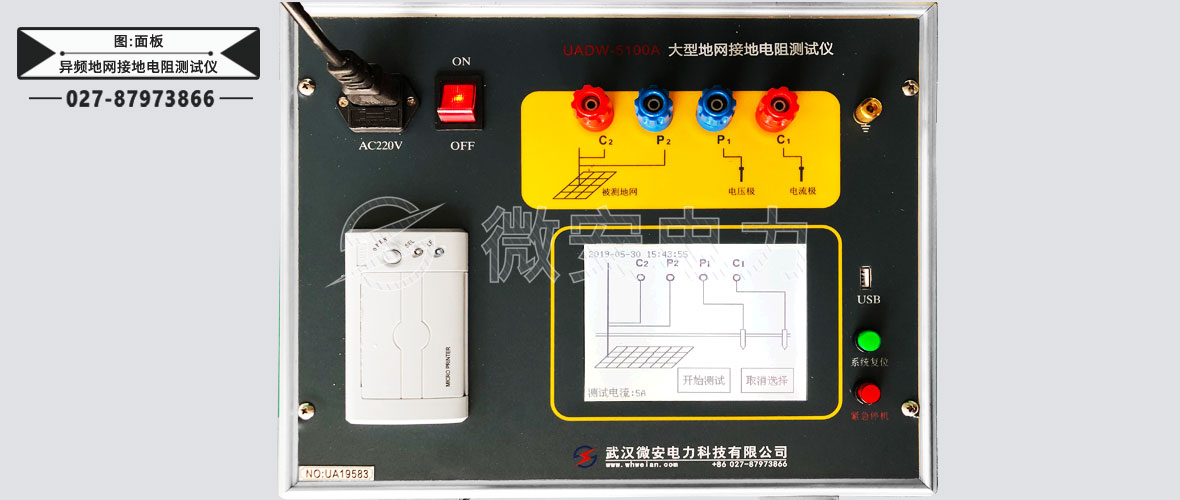

異頻地網接地電阻測試儀面板

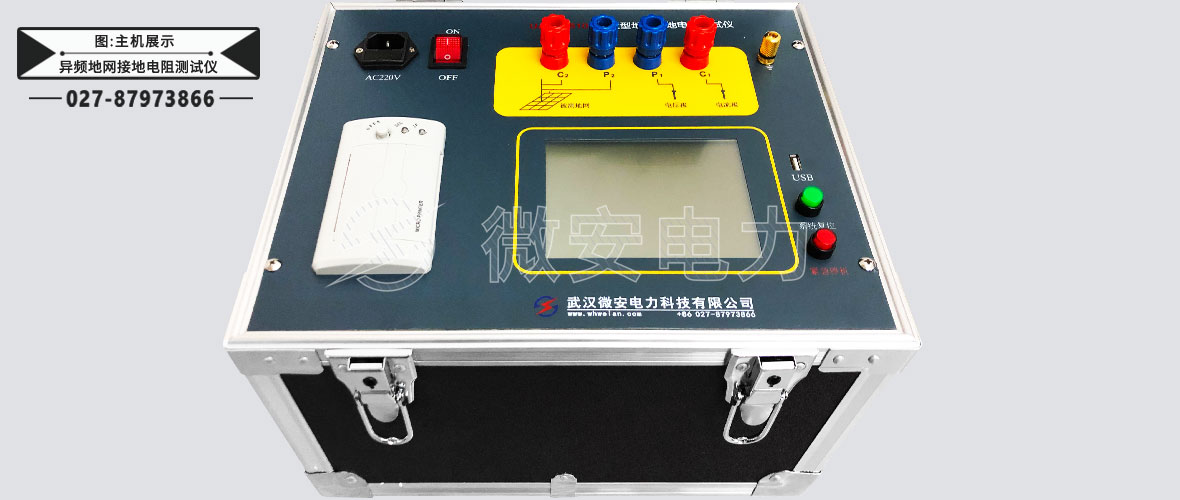

異頻地網接地電阻測試儀主機

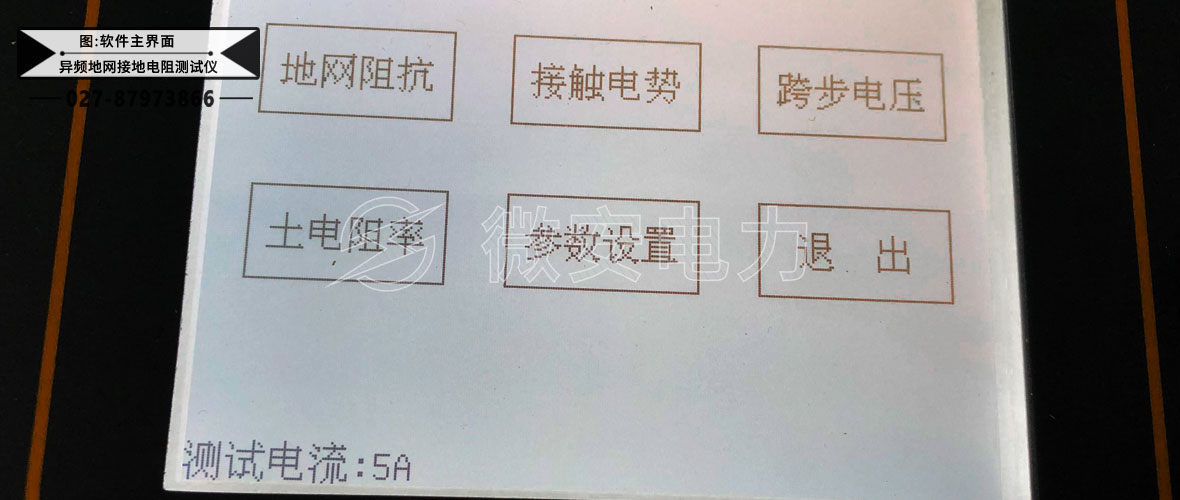

異頻地網接地電阻測試儀軟件

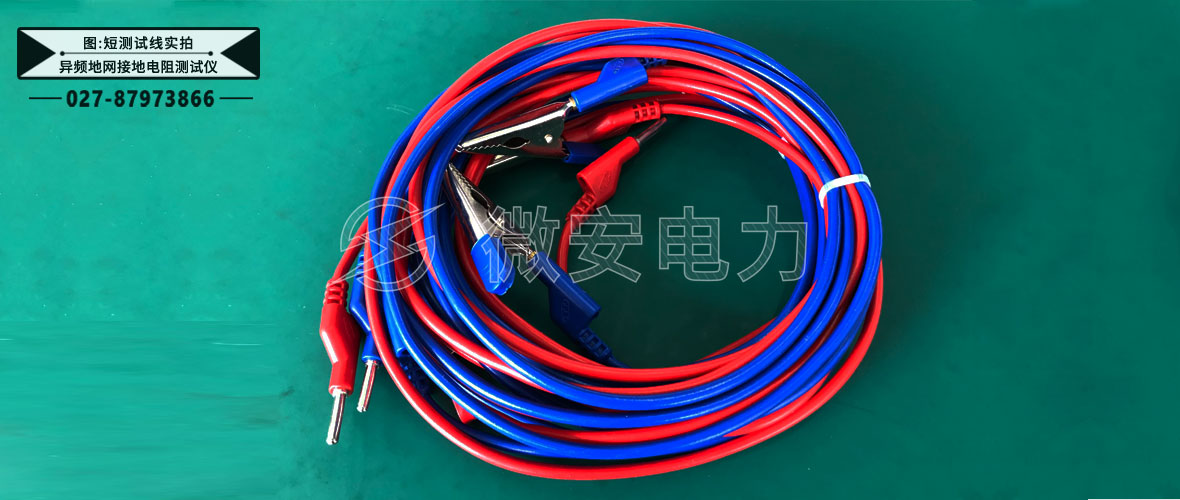

異頻地網接地電阻測試儀測試線

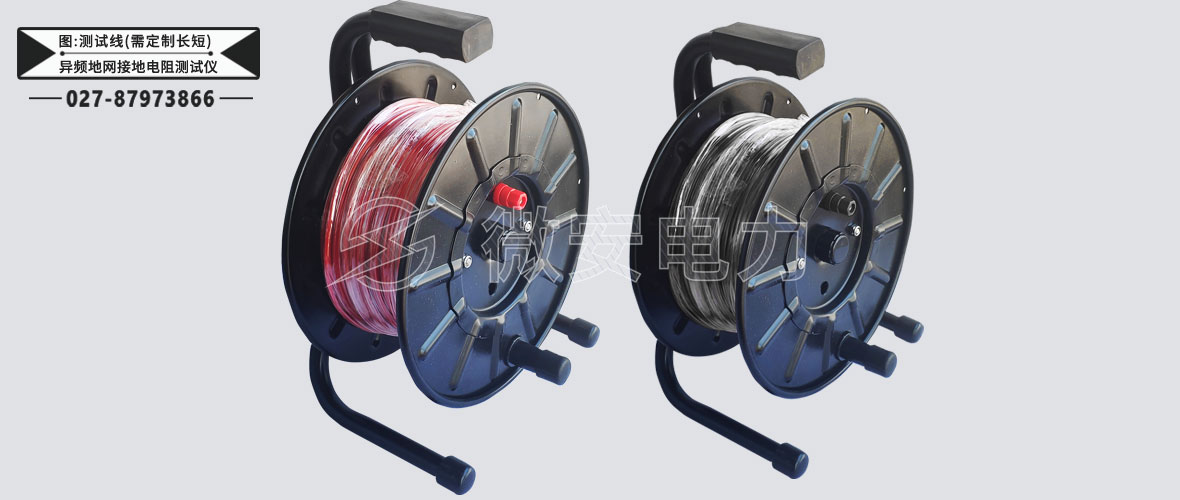

異頻地網接地電阻測試儀測試線

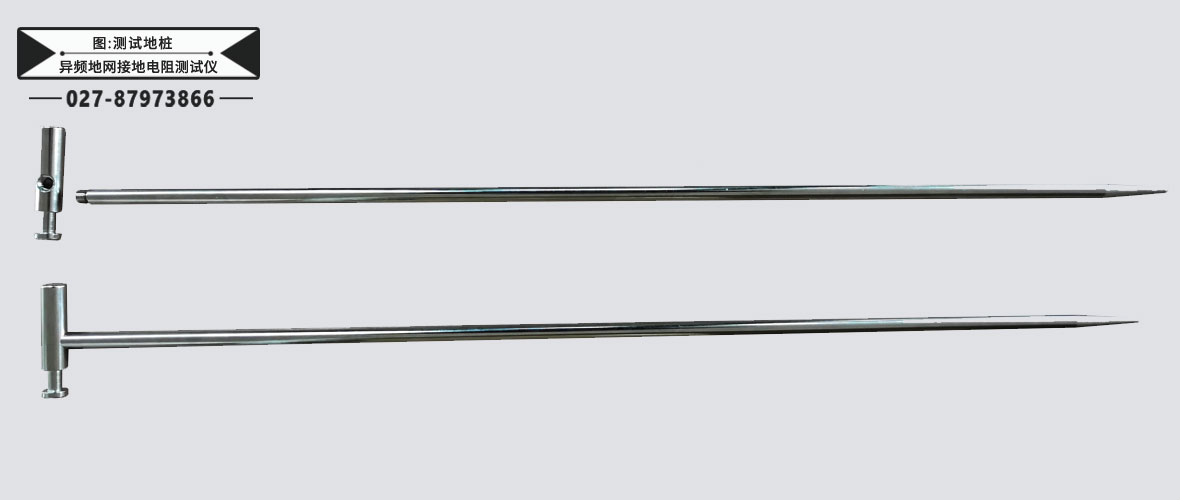

異頻地網接地電阻測試儀地樁
異頻地網接地電阻測試儀附件配件 --------Accessories
本產品UADW-5100A異頻地網接地電阻測試儀詳細清單請以說明書或代銷合同為準
| 儀器主機 | 1臺 | 地樁 | 1套 |
| 專用測試線 | 1套(短線) | 接地線 | 1根 |
| AC220V電源線 | 1根 | 長測試線盤 | 1套(定制/非標配) |
| 出廠檢驗報告 | 1份 | 合格證 | 1份 |
| 說明書 | 1份 |
異頻地網接地電阻測試儀技術應用 --------Technology application

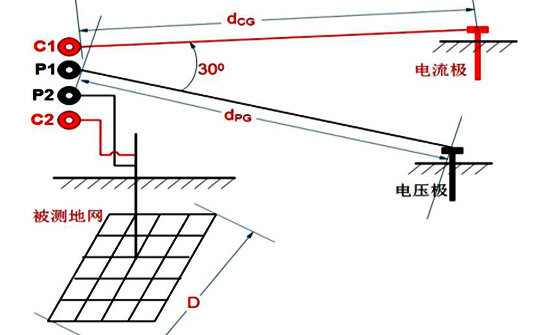

異頻地網接地電阻測試儀夾角測量法接線(推薦)
• 推薦采用該電流－電位線夾角布線測量
• 采用dCG和dPG相等的等腰三角形布線
• dCG和dPG兩根引線夾角θ約為30°
• 若土壤電阻率均勻，則可按dCG＝dPG=2D配置
• 若土壤電阻率不均勻,則需對dCG的長度取3～5D
• 對超大型接地裝置則dCG長度應盡量遠
異頻地網接地電阻測試儀平行布線法接線
• P2連接至被測地網，P1連接至輔助電壓極
• 將C2連接至被測地網，C1連接至輔助電流極
• dCG(電流極測試線)為3～5倍D(D為地網對角線)
• dPG(電壓極測試線) 約為0.5～0.6倍dCG(電流極測試線)
• 注意:電流線和電壓線間因互感的存在會存在誤差
