220kV電容式電壓互感器介質損耗試驗方法

1. 電容式電壓互感器試驗方法

b. 試驗中的調壓器額定容量5KVA，高電壓表量程3 kV，二次電壓表量程50V，電流表量程20A。

c. 試驗時油箱必須接地，端子箱內各連接片嚴禁打開。

d. 當測量C1及tgδ時，將高電壓表接到N端，監測其電壓不超過2.5KV，以免損傷絕緣及保護裝置。e. 當測量C2及tgδ時，由于C2值較大，勵磁回路電流較大，注意緩慢升壓，并密切注意高壓表讀數，使之不大于2.5Kv，否則有可能損壞CVT。

f. 采用“自激法”測量電容器的介損tgδ時，本廠規定tgδ<0.2%原因：采用“自激法”測得的電容介損tgδ并不只是電容分壓器本身的介損，它包含了電容分壓器的介損及電磁單元部分的介損，

尤其當環境濕度較大時，端子板受潮，帶來的影響將更大，再者考慮到用戶常用的QS1電容電橋的特點，特此做了上述介損標準規定。“自激法”測量從理論上分析測量誤差是存在的，但作為工程測量，缺陷檢測是允許的。（建議在干燥處測量）

g．測量完畢，保護間隙復原（0.5mm），并接好接地線。

進行二次側連接時，將外部電纜與端子引出板上的各個對應端子相連。

2）接地

a. 電磁單元一次側接地端從端子引出板引至端子箱側板上的接地端，只須將端子箱側板上的接地端可靠接地即可。

b. 電容分壓器低壓端（即載波信號輸出端）為端子引出版上的N端子，當不用載波設備時，將N端端子可靠接地。

3. 電容式電壓互感器試驗儀器推薦

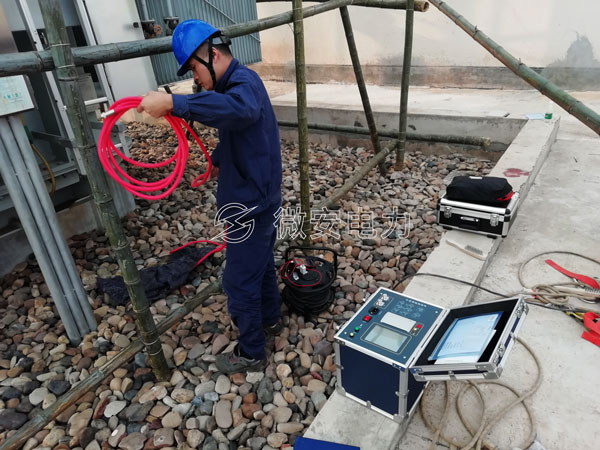

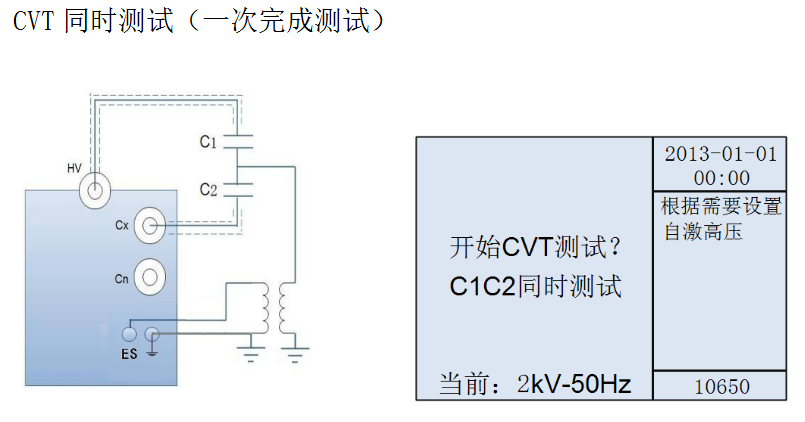

UAJS-S系列全自動異頻介質損耗測試儀可測試全密封的CVT（電容式電壓互感器）C1、C2的介損和電容量，實現了C1、C2的同時測試。該儀器還可以測試CVT變比和電壓角差。可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值
