電容電流測試儀PT開口三角法的測試原理
PT開口三角電容電流測試儀的測量原理
傳統的測量電容電流的方法有單相金屬接地的直接法、外加電容間接測量法等，這些方法都要接觸到一次設備，因而存在試驗危險、操作繁雜，工作效率低等缺點。進而出現了在PT二次側注入信號法測量電網電容電流；與傳統測量方法相比，該方法測量過程中，測試儀無需和一次側直接相連，因而試驗不存在危險性，無需做繁雜的安全工作和等待冗長的調度命令，只需將測量線接于PT的開口三角端子就可以測量出電容電流的數據。從PT開口三角處注入的是微弱的異頻測試信號，所以既不會對繼電保護和PT本身產生任何影響，又避開了50Hz的工頻干擾信號。

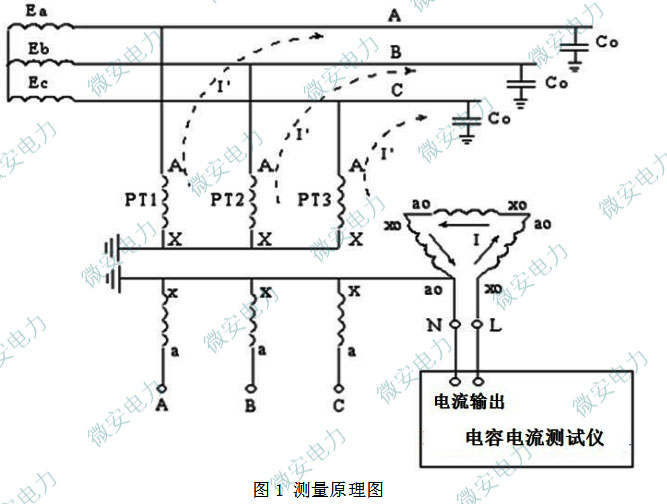

在上圖中，從PT二次開口三角處注入不同頻率的電流信號（頻率非50Hz，目的是為了消除工頻信號的干擾），在PT高壓側A、B、C三相感應出3個電流方向相同的電流信號，此電流為零序電流，因此它在電源和負荷側均不能流通，只能通過PT和對地電容形成回路，所以上圖又可以簡化為下圖
PT開口三角電容電流測試儀的應用
目前，我國配電系統的電源中性點一般是不直接接地的，所以當線路單相接地時流過故障點的電流實際是線路對地電容產生的電容電流。據統計，配電網的故障很大程度是由于線路單相接地時電容過大而無法自行息弧引起的。
因此，我國的電力規程DL/T 620-1997規定當：3-10KV不直接連接發電機的系統和35、66KV系統，當單相接地電容電流不超過下列數值時，應采用不接地方式;當超過下列數值又需要在接地故障條件下運行時，應采用消弧線圈接地方式。
(1)3-10KV鋼筋混凝土貨金屬桿塔的架空線路構成的系統和35、66KV系統，10A;
(2)3-10KV非鋼筋混凝土和金屬桿塔的架空線路構成的系統，當電壓為 3KV和6KV時，30A;10KV時，20A;3-10KV電纜線路構成的系統，30A。應裝設消弧線圈以補償電容電流，這就要求對配網的電容電流進行測量以做決定。
如需要現場對電容電流進行準確測量，您可以選擇武漢微安電力研發及生產的 UACI-600全自動電容電流測試儀，您可直接聯系售前工程師進行技術選型。
