局部放電測試值db與pc可以換算嗎？

發布時間:2022-05-08 09:30:45 閱讀次數: 872次

傳統的局部放電測量都是放電時高壓導體產生的視在電荷量。因此，放電幅值一般用皮庫(pC)來標示，dBuV 和 pC 之間的關系取決于多種因素，其中大多數都是不可以量化的。

讀數(dBuV)與放電量(pC)之間的關系

傳統的按照 IEC60270 標準進行的局部放電檢測都是測量放電時高壓導體產生的視在電荷量。因此，放電幅值一般用皮庫(pC)來標示，在傳統的局部放電測試儀的檢測頻率(一般為10~300kHz)上，各種高壓設備(除長電纜外)都可以等效為集中電容。

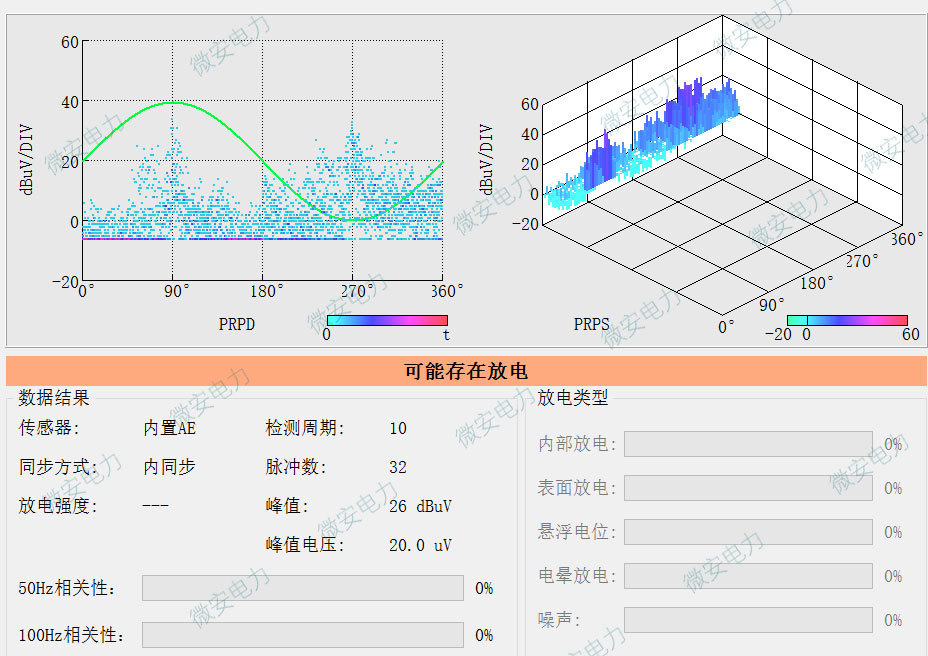

局部放電dBμV放電圖譜

特高頻傳感器測量則是在?3~100MHz?的頻率范圍內進行的，在這些頻率上，高壓電力設備更近似接近傳輸線而不是集中電容，電壓/時間曲線下的區域面積與放電過程中的電荷轉移量成正比。

特高頻傳感器測量瞬態過程中的電壓，因此它不是直接測量電荷，另外，所測的是金屬面板外表面的波峰，這只是面板內部信號的一部分而已，當脈沖沿著金屬鎧甲的表面?zhèn)鞑r，它就會散開即在時域上展開，同時曲線下方的區域面積保持不變，這樣脈沖幅值就會減小，因此，脈沖被檢測到的地方離放電源越遠其衰減越大。

顯然，dBuV 和 pC 之間的關系取決于多種因素，其中大多數都是不可以量化的.
