諧波是變壓器產生的嗎？

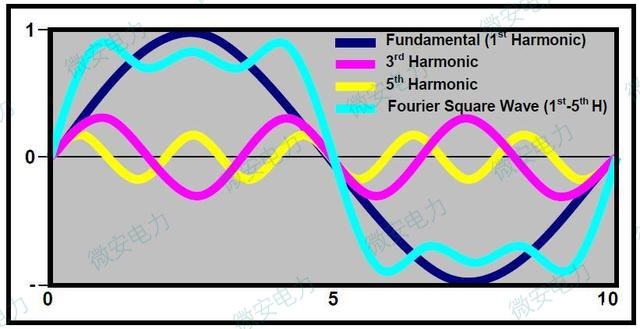

在電力系統中，諧波是用電的影響可以說是非常大。而且諧波電流的頻率為基波頻率的整數倍，會導致運行設備的功率損耗、電能損耗增加，使導體的發熱嚴重。那么諧波是哪里產生的呢，變壓器會不會產生諧波呢？

原來變壓器在運行過程中會產生諧波，但電力系統中的諧波不全是變壓器產生的，電力系統是由發電、變電、輸配電和用電這四個環節所組成的整體，每個環節均有可能產生諧波,變壓器僅僅只是變電環節

1、諧波對變壓器的影響

諧波電流流過變壓器時，會導致變壓器發出額外的熱量

諧波會導致變壓器的實際容量降低

諧波電流過大會縮短變壓器的壽命

諧波增加了線圈繞組的電阻損耗(稱為銅損)和鐵心的損耗(稱為鐵損)

上圖為一臺因諧波影響，諧波電流過大造成的變壓器線圈損毀

2、變壓器諧波的治理措施

和非線性負載產生的諧波相比，變壓器在運行時產生的諧波微不足道。但是由于諧波對電網的影響很大，企業可以通過電力電容器串聯電抗器、有源濾波器等方式進行濾波。

常用的治理諧波的方法有兩種：一種是電力電容器串聯電抗器，可同時實現無功補償和諧波治理；另一種是安裝有源濾波器，濾除電網中的高次諧波。

如果企業電網對電能質量要求高的話，建議是由有源濾波器濾波；一般企業使用電力電容器串聯電抗器即可。但是電力電容器串聯電抗器時，需要注意電抗率的選擇、電容器額定電壓和容量的選擇等問題。

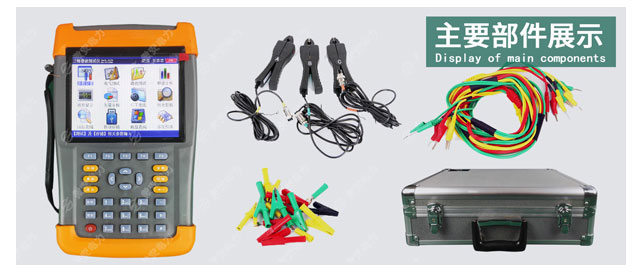

當然在完成諧波治理的工作后，我們也是必須要對諧波進行持續監測用以評估電能質量的，在此我們推薦可以選用SMG7000手持式三相電能質量分析儀，自帶PC上位機軟件，使用起來非常方便。
