互感器特性綜合測試儀的電壓電流怎么選？
互感器特性綜合測試儀又稱互感器伏安特性測試儀，互感器伏安變比極性綜合測試儀，因為既可以測試電磁式電流互感器(CT)，也可以測試電磁式電壓互感器，因為具有多種測試功能，故而得名綜合測試儀之稱。
平時接到客戶選型電話最多的就是關于儀器的輸出電壓與電流應該如何選擇？ 正確的答案就是電壓電流應根據具體的互感器的變比及準確限制系數等來選擇，這么說可能有點復雜，那么我們可以簡化為直接從電壓等級來選擇，選擇之前，我們先弄清楚儀器的基本功能，以便于明白選擇正確的輸出電壓與電流的意義，下面是設備的基礎測試功能。
一、測試功能
- 1.伏安特性
- 2.變比極性
- 3.誤差曲線
- 4.交流耐壓
- 5.一次通流
- 6.二次直流電阻
- 7.準確限值系數(ALF值)
其中最常見伏安特性測試，是針對保護級電流互感器的必測項目，是判斷互感器鐵芯抗飽和性能的重要指標，其測試方法是從互感器二次加壓，記錄電壓與電流的曲線關系，繪制成伏安特性曲線。
由于伏安特性是需要加至電流互感器的磁芯飽和的，那不同的電流互感器則飽和程度不一致， 也就是需要加的測試電壓不一樣。
至此，我們明白，選擇不同的輸出電壓的目的是為了可以準確可靠的使需要測試的互感器飽和。

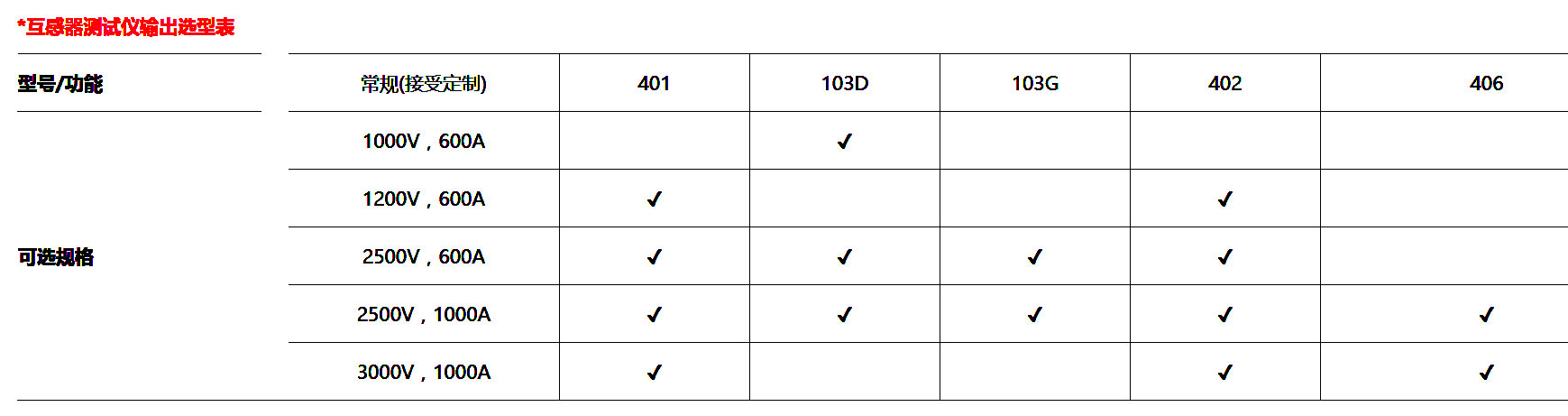

二、電壓電流的選擇技巧
1.10kV/35kV系統 :1200V測試電壓（之所以把電壓從C常規型號中的1000提到1200，是因為在35KV測試CT伏安特性時，會遇到拐點電壓900多伏，曲線出不來的尷尬）
2.110kV系統 : 2500V測試電壓
3.220kV系統 : 3000V測試電壓
注意：110及以上系統 : 由于此電壓等級的系統內，常見TPY、TPZ等暫態級的互感器，這類互感器由于繞組間有氣隙，對應的拐點電壓很高，常規互感器特性綜合測試儀無法滿足試驗了，如需要對暫態互感器校驗，建議選擇變頻互感器綜合測試儀
以上就關于互感器特性綜合測試儀選擇的技巧了，武漢微安電力是國內優質的互感器測試儀生產廠家，具有優秀的技術支持團隊，如您對互感器測試儀電壓及電流的選擇依然有疑問，歡迎您隨時致電我們。
