超低頻耐壓試驗標準
發布時間:2022-09-20 21:46:16
閱讀次數: 872次
超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。在對大中型

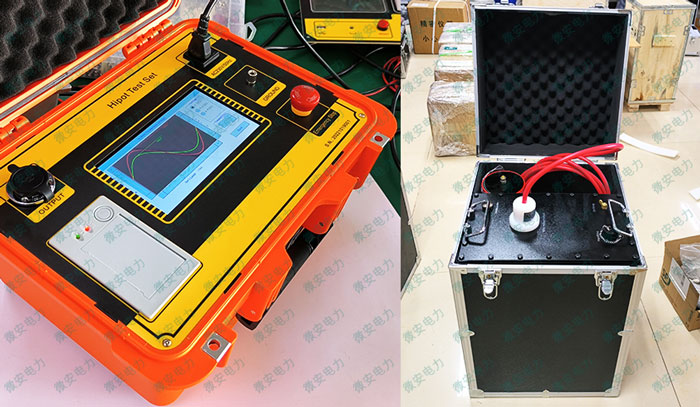

發電機、電動機、電力電纜等試品進行工頻耐壓試驗時，用 0.1Hz 超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕
根據中國國家標準《GB50150-2006 電氣設備交接試驗標準》，在現場試驗條件不滿足是，是可以使用 0.1Hz超低頻高壓對電氣設備進行交流耐壓試驗的。
下面是我們微安電力-技術部張工整理的超低頻耐壓試驗標準要求，如有錯誤，請及時指正。

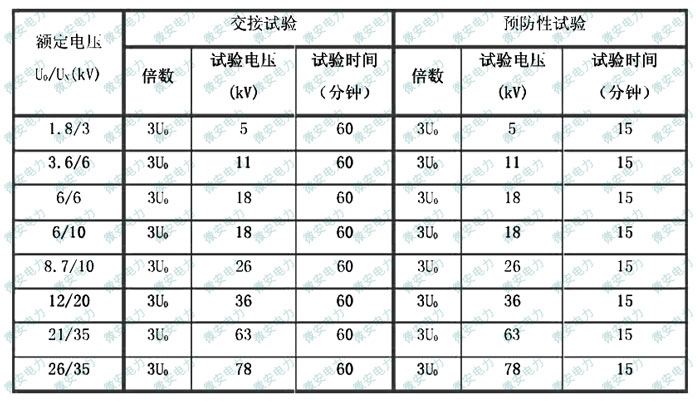

一、交接試驗及預防性試驗規范中的超低頻耐壓試驗要求
（1）試驗電壓值 3Uo，加壓 60 分鐘不擊穿；
（2）加壓 60 分鐘后，任何中間接頭或終端頭，應無明顯發熱現象。
二、電纜主絕緣 0.1Hz 超低頻耐壓試驗標準--依據《華北電網電力設備交接和預防性試驗規程》
a)交接時 3Uo，加壓 60 分鐘；
b)預試時 2.1Uo，加壓 5 分鐘。
三、橡塑絕緣電纜主絕緣 0.1Hz 超低頻耐壓試驗--依據《江蘇省電力公司電力設備預防性試驗規程》
a)交接和檢查受潮時 3Uo，加壓 60 分鐘不擊穿；
b)預試和檢查中間接頭制作質量時 3Uo，加壓 20 分鐘不擊穿。
