快速學會變壓器容量特性測試儀操作

一、快速了解變壓器容量測試儀

武漢微安電力生產的UARS-C變壓器容量及空負載特性測試儀可精確測量變壓器的容量、空載電流以及空載損耗、短路電壓以及短路損耗、也可以當做示波器、矢量分析儀使用。

UARS-C變壓器容量及空負載特性測試儀面板上方依次為“特性測試”接線端子 、“容量測試”接線端子 、 打印機、、接地端子、充電插孔、電源開關。UARS-C變壓器容量及空負載特性測試儀本身自帶充電電池、無需外接電源，即可產生三相大功率測試電源，用于變壓器容量，以及短路損耗的現場測試。可測試容量20KVA—100000KVA的變壓器，并且精確判定變壓器型號 。測試結果可存儲200組數據，也可隨時現場打印出來。 測試結果準確度高，測試過程簡便，是各級別電力用戶的首選產品。

二、變壓器容量測試的操作方法

1、試驗接線

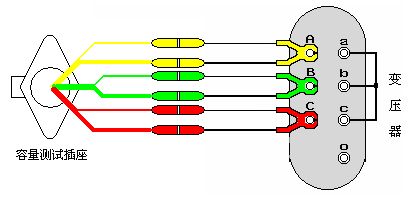

按下圖所示接好測試線

2、操作儀器

打開面板上的“電源開關” 并進入“容量測試”模塊。 通過調節“上下鍵”和“左右鍵”將此頁面需要設置的參數，對照所測試變壓器的銘牌，依次選擇或輸入對應的類別。注意當前溫度的輸入應該為當前環境下變壓器的本體溫度。若在此環節設置的參數若有錯誤，均會導致測試結果判定容量不準確。當所有參數設置好了以后，按確定鍵開始測試過程，此時測試數據將實時顯示在屏幕上，測試正常完成后顯示測試結果，即實測容量與實測負載（短路）損耗。如果在前面接線過程中有接線錯誤，則儀器在測試時會在測試結果這一欄，提示“測試異常，請檢查接線”、

三、變壓器特性測試操作方法

下面繼續介紹“有源負載”模塊的使用方法，“有源負載”是指使用儀器內部的電源來進行變壓器的“短路損耗試驗” ，接線與前面“容量測試”完全相同，我們快速過一遍，需要注意的是“有源負載”的測試參數需要在“參數設置”模塊中進行設置。在不使用CT/PT時，變比設置為1，其余各項參數同樣對照銘牌設置，一定要設置正確。 點擊“開始”測試，測試正常完成后，同樣即刻顯示測試結果。使用UARS-C變壓器容量及空負載特性測試儀自身電源進行的容量測試以及負載損耗測試，我們就介紹到這里了。

UARS-C變壓器容量及空負載特性測試儀其他測試模塊“單相和三相的空載試驗，短路試驗”均需要外接電源（可選擇外配三相調壓器）來完成測試，我們以變壓器的空載損耗的實測為例， 來進行操作講解，現場接線可對照儀器紙質說明書的接線圖，將外接三相調壓器的ABC三相電源分別接至儀器面板的特性測試端子，Ia+ Ib+ Ic+ Ua 與 Ia- 選用對應顏色的夾子的一端鏈接， 夾子一端夾至變壓器對應相別。 BC相與之一樣接線。 接線完成以后，進入測試模塊， 對照銘牌，設置好正確的參數。 按下確定鍵， 我們可以在此界面看到實時刷新的各相數據，顯示屏下方顯示的結果為測試實測的空載電流百分比與空載損耗 。 以及計算出來校正到額定條件下的空載損耗。
