如何選擇回路電阻測試儀的電流？

一、回路電阻測試儀原理

回路電阻測試儀又名接觸電阻測試儀,目前回路電阻測試儀基本采用電壓降法與微歐儀法

一、電壓降法

電壓降法是給被測回路通過直流電流，在回路接觸電阻上產生電壓降。通過測量回路的電流值及測回路上的電壓降，根據歐姆定律計算出接觸電阻。

二、微歐儀法

微歐儀的工作原理仍是直流電壓降法，通常采用交流220V電壓經整流后，通過開關電路轉換為高頻電流,最后再整流為100A的低壓直流,用作測量電源。采用此方法的儀器具有自動 恒流,并能數顯測量測試電流值和回路電阻值。

回路電阻測試儀

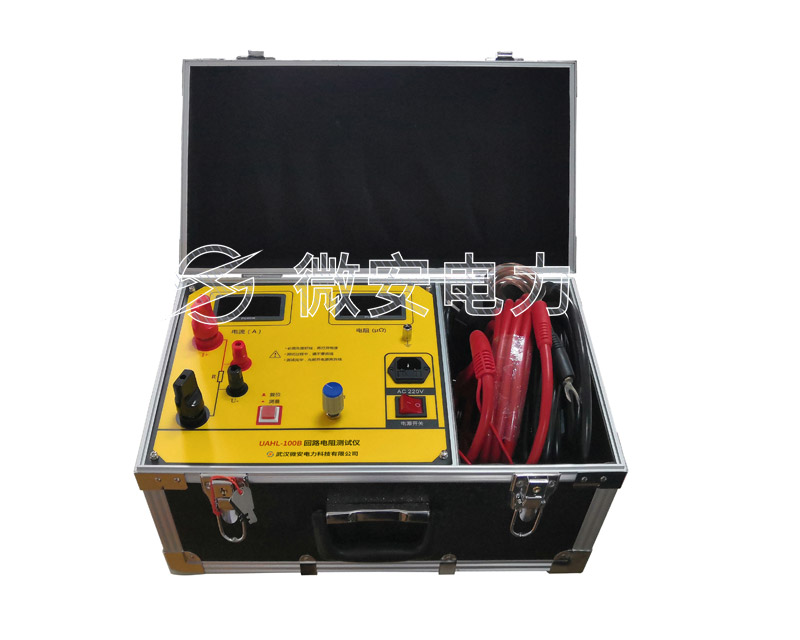

接觸電阻測試儀

一、回路電阻測試儀的電流選擇

根據JJG1052-2009《回路電阻測試儀、直阻儀檢定規程》規定,回路電阻測試儀的電流不得低于100A測試電流,因為回路電阻測試儀主要是用來測試斷路器的接觸電阻的，而斷路器觸頭的接觸電阻是由表面電阻和收縮電阻組成的。當使用小電流進行斷 路器導電回路電阻的測量時,由于工作電流很小,難以消除表面電阻的影響,測 出的電阻值偏大。但當測量回路中通入100A大電流時,觸頭表面的氧化膜就容易被擊穿,這樣就 能夠準確的測量到回路電阻數值,又由于當觸頭因調整不當(如觸頭壓力變化),運行中發生變化或觸頭燒損嚴重等使 有效接觸面積減小時,測量時如果使用小電流在其接觸處不會引起收縮,無法測出收縮電阻 而當斷路器流過正常工作大電流時,就使該接觸處的電阻增加,引起觸頭的發熱和加速氧化。

所以測試應采用微歐儀法，即直流電壓降法,且通入的電流不小于100A
