UAZZ-20A直流電阻測試儀使用方法及注意事項

UAZZ-20A直流電阻測試儀使用方法及注意事項（圖文）

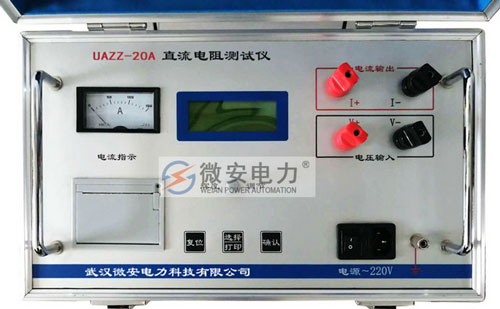

今天給大家介紹的是武漢微安電力UAZZ-20A直流電阻快速測試儀的操作方法和注意事項。該儀器具有1A 5A 10A 20A 四個固定檔位的測試電流可供選擇，所對應的量程范圍可從1毫歐至20歐姆。 電阻顯示采用四位半的液晶顯示器，分辨率可達0.1微歐。是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。

一、20A直流電阻測試儀使用方法

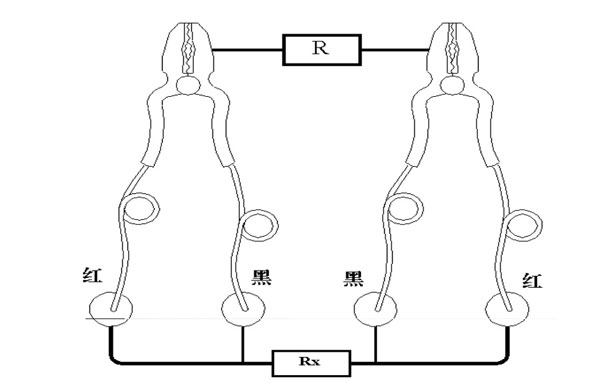

下面我們進以變壓器直流電阻的測試為例進行演示， 首先將電源線以及安全地線可靠連接到直阻儀上，然后將附件中的兩把測試夾子，一端連接到直阻儀面板與其顏色相對應的輸入輸出端子上，測試鉗直接夾到待測變壓器的繞組兩端。此時要注意測試鉗應必須與繞組端子接觸良好。 完成接線以后， 打開電源開關，然后應先選擇測試電流，可通過操作"上、下"鍵來選擇合適的測試電流，選擇測試電流時應注意，每檔測試電流所對應的量程范圍，如果被測繞組的直流電阻值大于了所選擇的測試電流的量程范圍， 會使得測量開始后，電流達不到預設電流值，而使儀器處于長時間等待狀態。 每個測試電流檔位所對應的量程范圍，現場可詳細參閱儀器紙質說明書。 選擇測試電流完成后，直接點擊"測量"，儀器自動測試，然后顯示測試結果。 測試完成以后，請勿直接拆除接線， 應等待儀器屏幕上顯示的"正在放電，請稍后"的指示進度完成以后 ，再進行拆線，換線操作。 現場的測試結果可直接進行存儲，或者打印。

異常處理：如果在使用時儀器死機，長按"開/關機鍵"不能正常關機，請將儀器背后的電池蓋打開，按"K_Reset"復位鍵，儀器可復位至正常狀態。

二、20A直流電阻測試儀使用注意事項

在使用該儀器時，應特別注意，在正常測試完成后，或者測試過程中電源突然中斷，一定要等待儀器自動放電完畢以后才能拆掉測試線， 對于無載調壓變壓器的測試，不允許在測試過程中切換分接檔位， 自行更換保險管時，需注意使用與本儀器相同的型號。 武漢微安電力的UAZZ-20A的操作說明就結束了 ，初次使用該設備人員，應詳閱該視頻與儀器紙質說明書。
