電子式互感器校驗儀簡介 ----Product introduction
電子式互感器作為模擬世界到數字世界的橋梁，在數字化變電站中占有舉足輕重的地位，可以認為電子式互感器是數字化變電站的基石，所有的數字量都來源它，因此電子式互感器的精度和性能非常重要。我國計量法規定所有的計量器具都必須得到量傳，也就是所有的計量器具都必須能夠?qū)崿F(xiàn)量值溯源。因此在實際應用中需要對電子式互感器進行量傳，驗證其測量精度和穩定性及其他性能指標。
本校驗儀內核采用雙CPU架構，功能強大，以24Bit AD芯片和512倍過采樣技術大大擴展了帶寬，提高了測量精度。同時，采用多檔位自動切換和FIR濾波器提高動態范圍和信噪比。使用LabView開發管理軟件，界面美觀，使用方便。電源和采樣輸入采取了大量的電磁兼容措施，能夠適應復雜的現場測試環境。采用便攜式設計方案，方便實驗室和現場檢測。

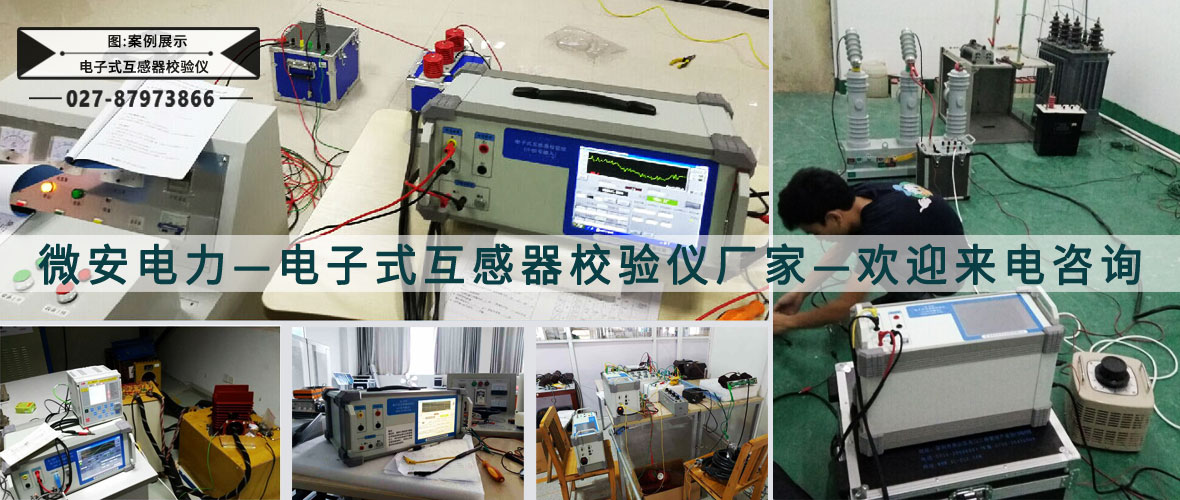

電子式互感器校驗儀—生產廠家
本校驗儀通過了中國電力科學院的性能測試，并在全國各省市地區的絕大部分數字化變電站對電子式互感器做了大量的現場校驗，具有廣泛的應用基礎。本校驗裝置適用于符合IEC60044-7/8標準小信號輸出的電子式互感器的實驗室和現場精度校驗， UA-501電子式互感器校驗儀（小信號輸入）自身精度0.05級，可實現對0.2S及以下等級的小信號輸出類型的電子式互感器的校驗。
本校驗儀整體簡潔大方，超大觸摸屏顯示，兼有網口可以進行以太網通訊，USB口可以讀取及導出數據。
功能特點 ----Main features
1、實現對電子式互感器的比差和角差的校驗
2、顯示當前一次導線的電壓、電流、頻率等相關信息，便于綜合評估被校參數
3、系統參考的協議包括IEC60044-7/8、JJG313-2010、JJG314-2010 4、能實時顯示被校互感器的輸出波形，以及相關參數并自動保存校驗數據
5、方便檢定點誤差記錄，點擊報表生成即可將記錄的誤差數據保存，方便存檔或進行誤差分析
6、便攜式設計，小巧的體積和輕便的重量，方便檢測工作，同時支持觸摸屏和鍵盤輸入，提供良好的易用性
7、本產品適應性、擴展性強，支持后續的升級
8、本產品支持輸出0～7V的高精度標準小信號
電子式互感器校驗儀參數 ----Technical parameter
| 協議 | IEC60044-7/8 |
| 電壓測量檔位 | 20V、100V |
| 電壓測量準確度 | (20～120V) 0.05%RD |
| 比差 | 0.05%RD |
| 角差 | 2′(> 20V) |
| 輸入阻抗 | 130KΩ |
| 電流測量檔位 | 50mA、100mA、 1A、 5A |
| 精確測量范圍 | 10mA ～ 6A 0.05%RD |
| 比差 | 0.05%RD |
| 角差 | 2′(> 10mA) |
| 輸入阻抗 | 0.7Ω@≤100mA、0.1Ω@≤6A |
| 小信號互感器輸入電壓范圍 | 0～8.0V(22.5mV、150mV、200mV、225mV、4V、1.625V、2V、3.25V、4V、6.5V) |
| 比差 | 0.05%RD |
| 角差 | 2′(> 22.5mV) |
| 輸入阻抗 | 500MΩ@0.6nF |
| 模擬量小信號輸出范圍 | 1mV～7V |
| 模擬量小信號輸出精度 | 0.05%RD (200mV～7V) |
| 分辨率 | 0.01mV |
| 工作電源電壓范圍 | AC 220V±5% 50Hz |
| 功耗 | 約30VA |
| 預熱時間 | ＜15分鐘 |
| 工作溫度 | 0℃～50℃ |
| 相對濕度 | ≤85% 無腐蝕性氣體 |
| 尺寸 | 160mm×380mm×450mm |
| 整機重量 | 8.5kg |
電子式互感器校驗儀圖片 ----Picture display

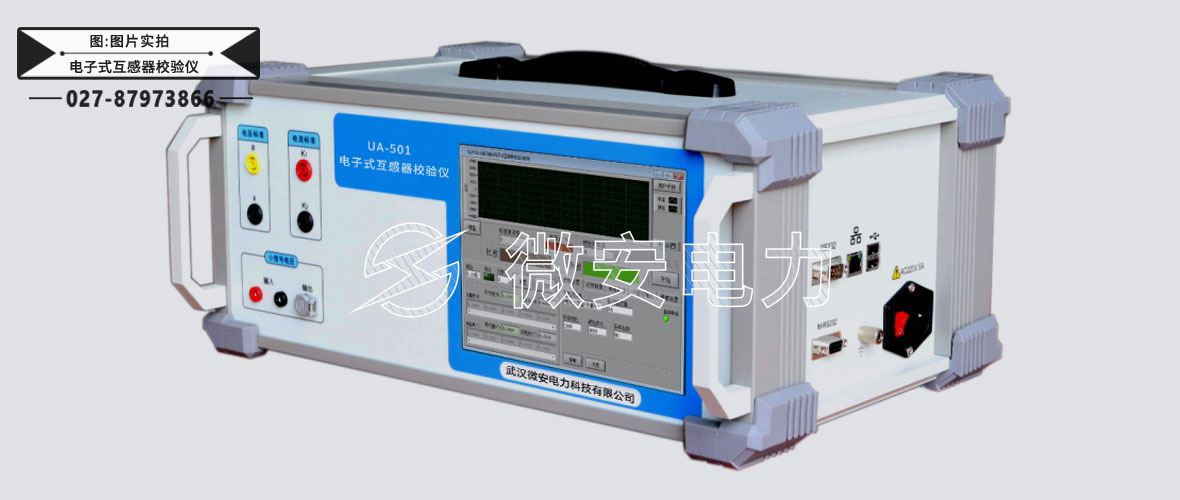

電子式互感器校驗儀—正面實拍
電子式互感器校驗儀—側面實拍
