互感器特性綜合測試儀簡介 ----Product introduction
UAFA-103B互感器特性綜合測試儀是微安電力研發中心參考GB1207、GB1208 國家標準而研發生產的專門針對保護用的互感器各項功能的檢測測試儀，互感器特性綜合測試儀是繼電保護和高壓絕緣專業的專門檢測測試儀，互感器特性綜合測試儀可以完成的試驗包括：CT勵磁特性曲線，自動給出拐點值，自動給出5%和10%的誤差曲線，變比測量， 極性判斷，一次通流測試，交流耐壓測試，鐵心退磁， PT勵磁特性曲線，自動給出拐點值，變比測量，極性判斷，交流耐壓測試，鐵心退磁。UAFA-103B互感器特性綜合測試儀采用大屏旋轉鼠標快速操作、自動打印，互感器特性綜合測試儀可通過專用接口至PC端上微機操作和分析報表。
主要特點 ----Main features
1、該互感器特性綜合測試儀支持檢測CT和PT
2、互感器特性綜合測試儀滿足 GB1207、GB1208等規程要求
3、無需外接其它輔助設備，單機即可完成所有檢測項目
4、自帶微型快速打印機、可直接現場打印測試結果
5、該互感器特性綜合測試儀采用智能控制器，操作簡單
6、互感器特性綜合測試儀大屏幕液晶，圖形化顯示接口
7、按規程自動給出CT/PT（勵磁）拐點值
8、互感器特性綜合測試儀自動給出5%和10%誤差曲線
9、該互感器特性綜合測試儀可保存3000組測試資料，掉電后不丟失
10、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告
11、該互感器特性綜合測試儀小巧輕便≤22Kg，非常利于現場測試
互感器特性綜合測試儀參數 ----Technical parameter
| CT（電流互感器） | PT（電壓互感器） |
| • 伏安特性（勵磁特性）曲線 | • 伏安特性（勵磁特性）曲線 |
| • 自動給出拐點值 | • 自動給出拐點值 |
| • 自動給出5%和10%的誤差曲線 | • 變比測量 |
| • 變比測量 | • 極性判斷 |
| • 極性判斷 | • 交流耐壓測試 |
| • 一次通流測試 | • 鐵心退磁 |
| • 交流耐壓測試 | |
| • 鐵心退磁 |
| 工作電源 | AC220V±10% 、50Hz | |
| 設備輸出 | 0～1000V（20A峰值） | |
| 大電流輸出 | 0～600A | |
| 勵磁測量精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
| CT變比測量 | 范圍 | ≤5000A/1A(25000A/5A) |
| 精度 | ≤0.5% | |
| PT變比測量 | 范圍 | 1KV～500KV |
| 精度 | ≤0.5% | |
| 工作環境 | 溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m | |
| 尺寸、重量 | 400×250×250(mm3) ， ≤20kg | |
互感器特性綜合測試儀圖片 ----Picture display

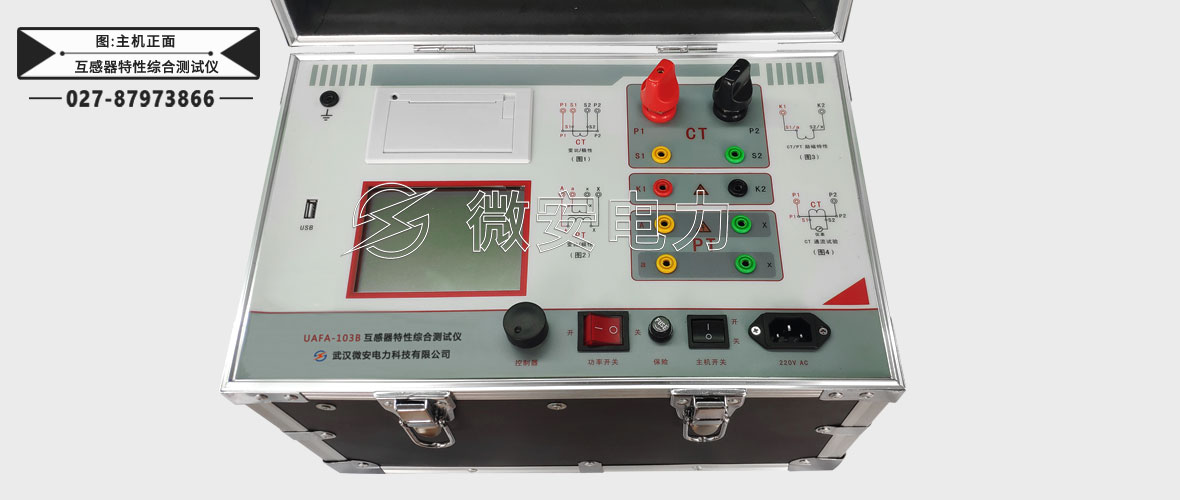

正面

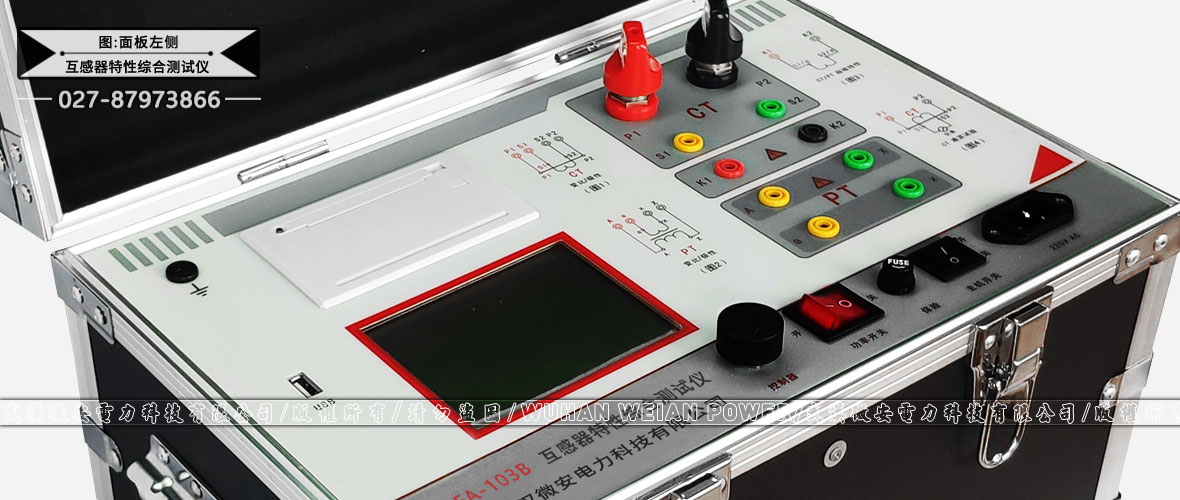

左側
右側

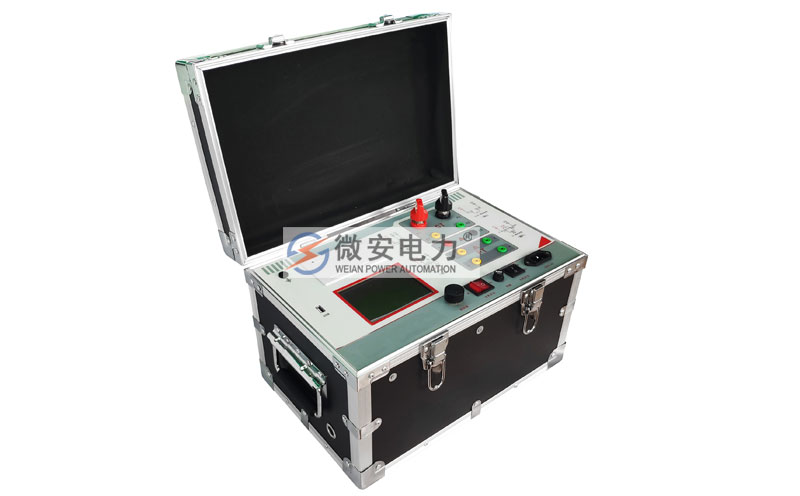

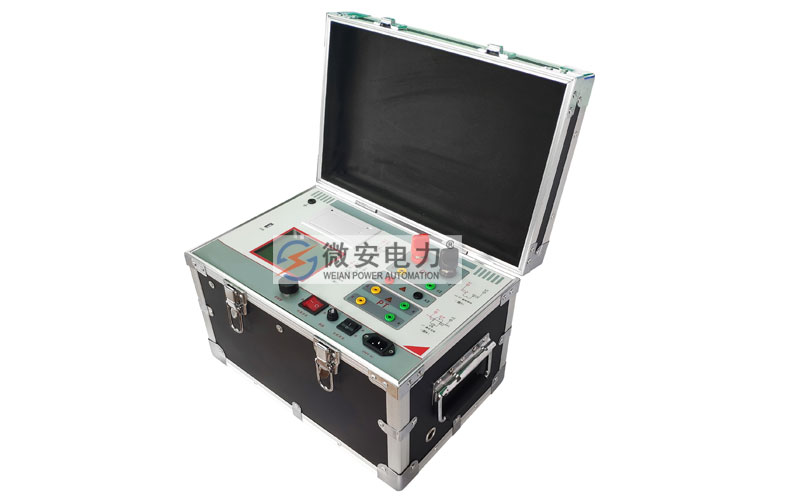

整機

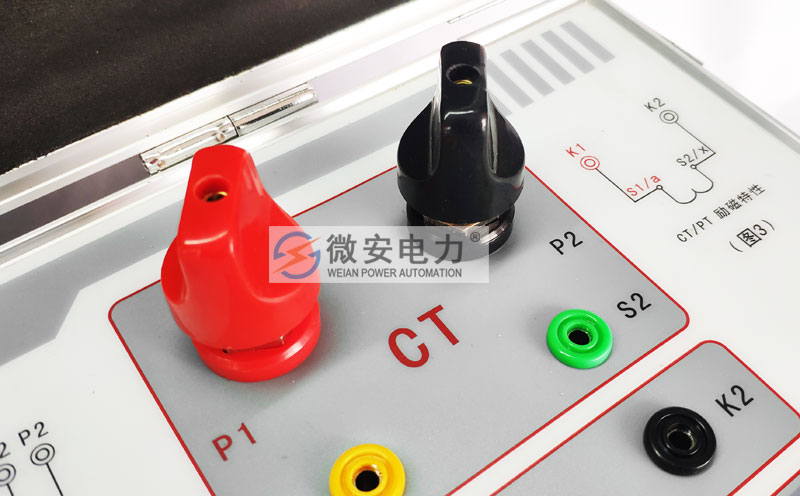

CT測試端子
PT測試端子

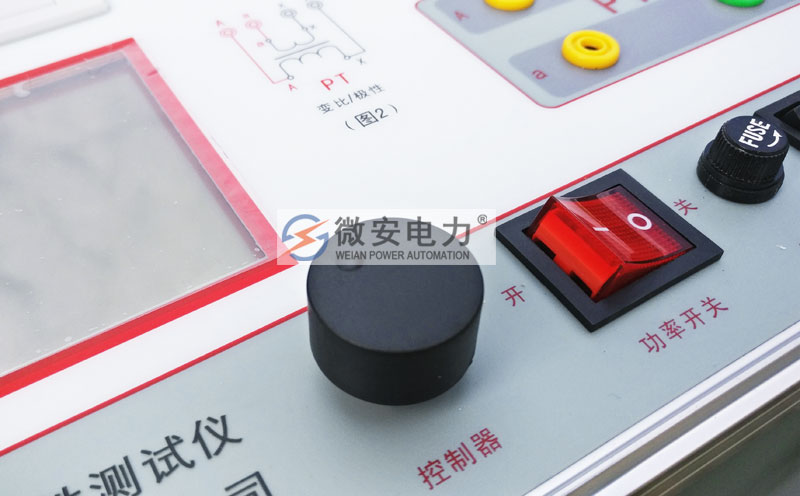

控制器及開關

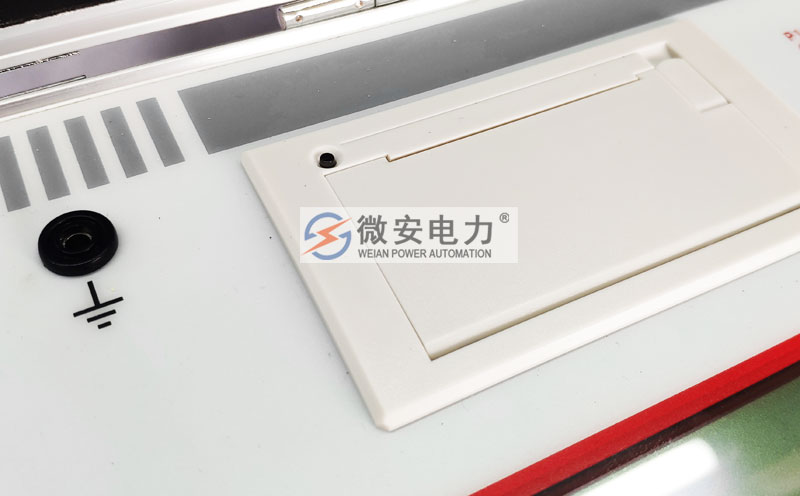

打印機/接地
互感器特性綜合測試儀附件配件 --------Accessories
本產品UAFA-103B互感器特性測試儀詳細清單請以說明書或代銷合同為準

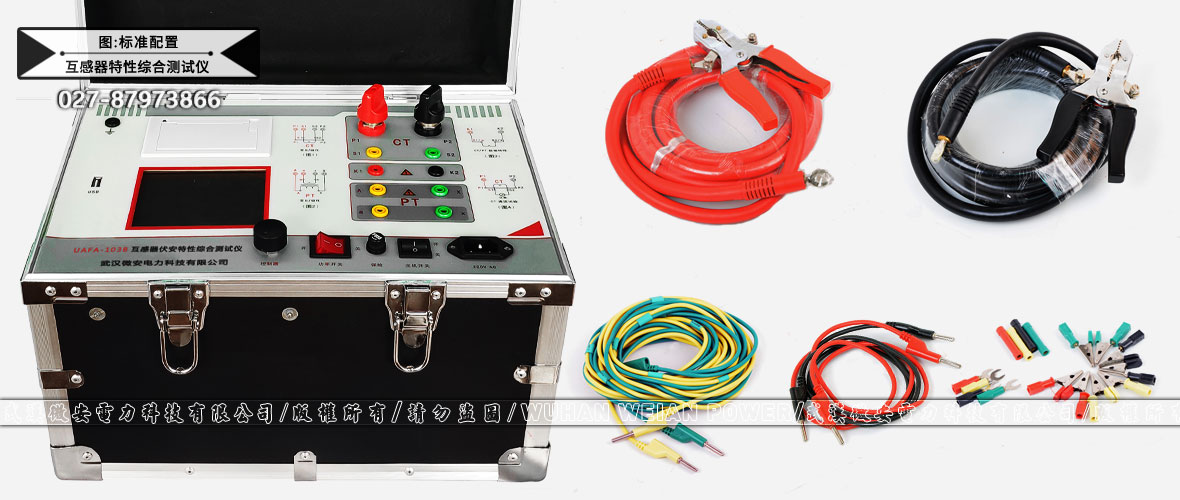

| 互感器特性綜合測試儀 | 1臺 | 測試線 | 1套 |
| 電源線 | 1根 | 打印紙 | 2卷 |
| 檢驗報告 | 1份 | 說明書 | 1本 |
| 合格證 | 1本 | 保險管 | 2個 |
測試鱷魚夾

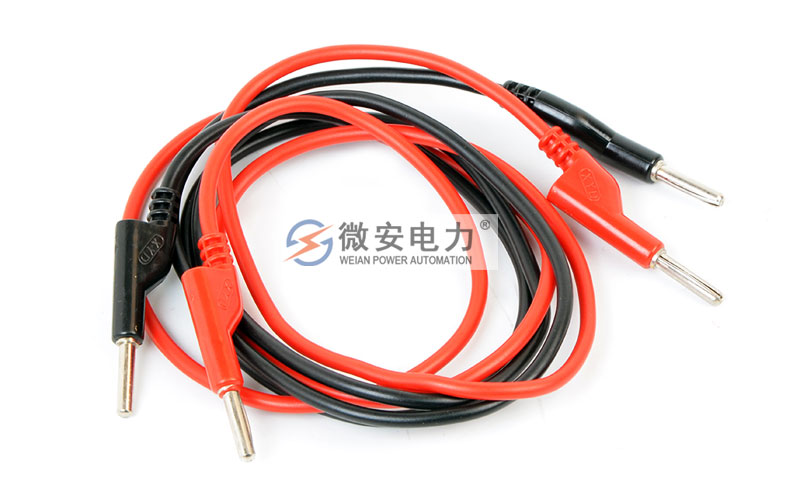

測試夾（紅）
測試夾（黑）
二次端子采樣線

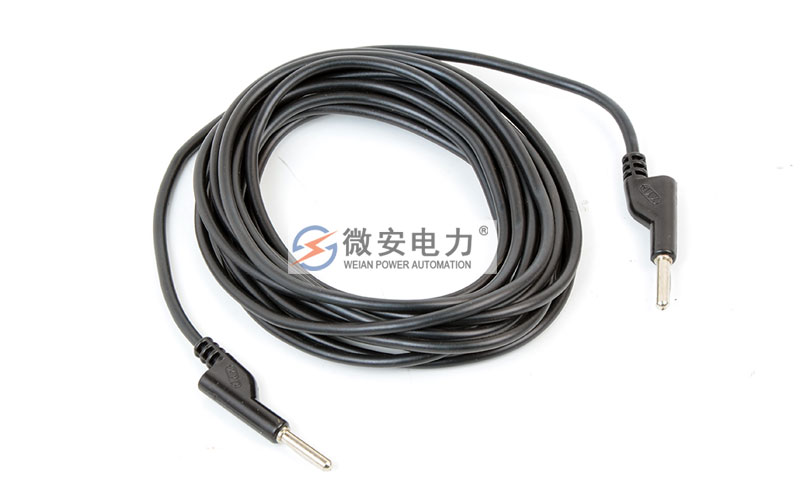

勵磁特性測試線

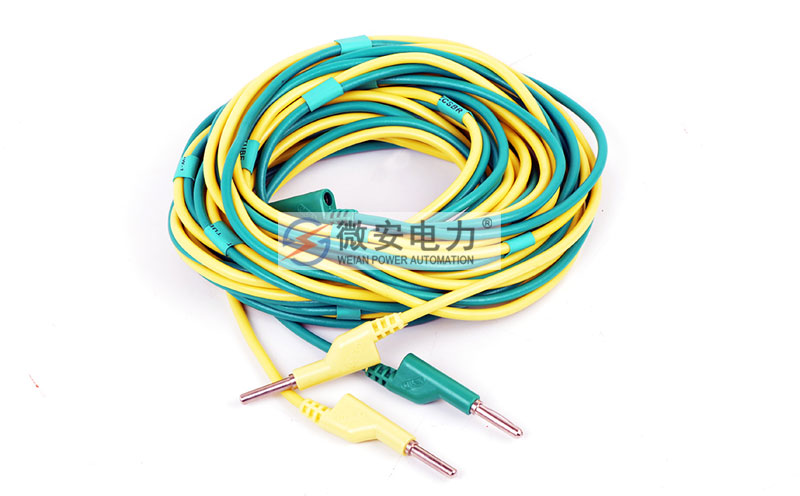

接地線

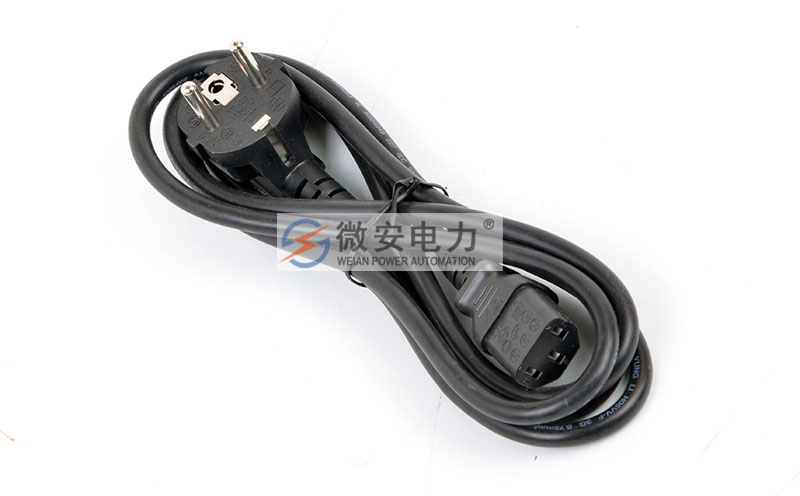

電源線

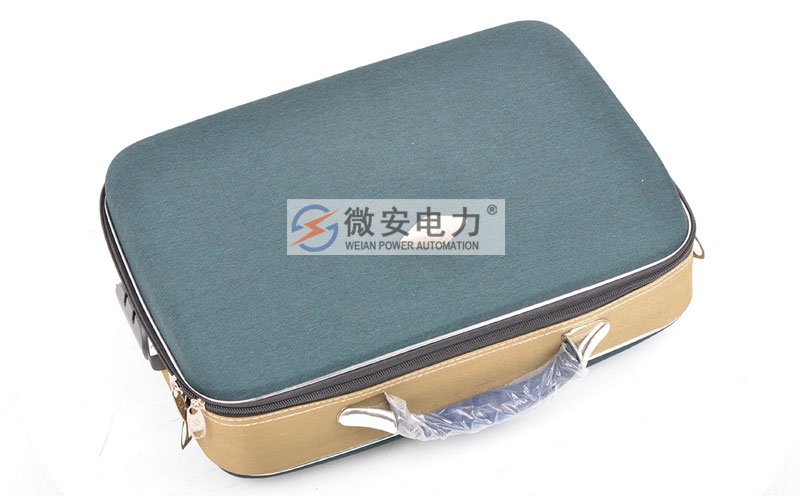

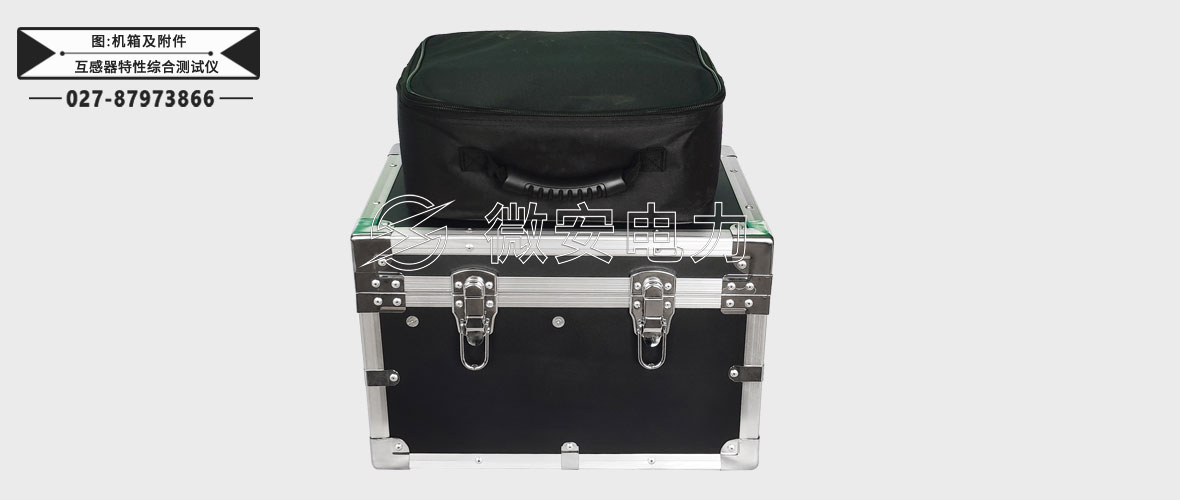

附件包
