油浸式試驗變壓器簡介 ----Product introduction
YDJ高壓試驗變壓器又稱電力油浸式試驗變壓器、油浸式試驗變壓器、交直流油浸式試驗變壓器、串級式油浸試驗變壓器、超輕型油浸式試驗變壓器、試驗變，油浸式試驗變壓器適用于電力系統對各種高壓電氣設備及絕緣材料進行工頻或直流高壓下的絕緣強度試驗，油浸式試驗變壓器容量為3kVA～300kVA，可根據客戶需求定制。
YDJ系列油浸式試驗變壓器，是武漢微安電力公司根據 《DL/T848.2-2004高壓試驗裝置通用技術條件-第2部分：工頻高壓試驗裝置》的試驗標準，專門研制生產的油浸式試驗變壓器，YDJ系列油浸式試驗變壓器具有體積小、重量輕、結構緊湊、功能全、通用性強和使用簡單、方便等特點，并廣泛適用于電力系統、工礦企業、科研部門、發電檢修部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，該直流高壓發生器是高壓預防性試驗中必不可少的重要專業設備。
主要特點
1、油浸式試驗變壓器選材優良，質量可靠，穩定性好
2、電壓裕度大，電暈聲小，局放小
3、YDJ系列油浸式試驗變壓器采用新式絕緣材料，體積小，重量輕驗
油浸式試驗變壓器參數 ----Technical parameter
| 型號 | 容量(kVA) | 高壓電壓(kV) | 高壓電流(mA) | 低壓輸入 | 變比(高/儀) | 溫升℃(30分鐘) | |
| 電壓(V) | 電流(A) | ||||||
| YDJ-3/10 | 3 | 10 | 300 | 200 | 15 | 100 | 10 |
| YDJ-6/10 | 6 | 10 | 600 | 200 | 30 | 100 | 10 |
| YDJ-40/80 | 40 | 80 | 500 | 400 | 1000 | 800 | 10 |
| YDJ-20/50 | 20 | 50 | 400 | 400 | 50 | 500 | 10 |
| YDJ-30/50 | 30 | 50 | 600 | 400 | 70 | 500 | 10 |
| YDJ-50/50 | 50 | 50 | 1000 | 400 | 125 | 500 | 10 |
| YDJ-5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10 |
| YDJ-10/100 | 10 | 100 | 100 | 200 | 50 | 1000 | 10 |
| YDJ-20/100 | 20 | 100 | 200 | 400 | 50 | 1000 | 10 |
| YDJ-30/100 | 30 | 100 | 300 | 400 | 75 | 1000 | 10 |
| YDJ-50/100 | 50 | 100 | 500 | 400 | 125 | 1000 | 10 |
| YDJ-20/150 | 20 | 150 | 133 | 400 | 50 | 1500 | 10 |
| YDJ-30/150 | 30 | 150 | 200 | 400 | 70 | 1500 | 10 |
| YDJ-50/150 | 50 | 150 | 333 | 400 | 125 | 1500 | 10 |
| YDJ-100/150 | 100 | 150 | 667 | 400 | 250 | 1500 | 10 |
| YDJ-50/200 | 50 | 200 | 250 | 400 | 125 | 2000 | 10 |
| YDJ-100/200 | 100 | 200 | 500 | 400 | 250 | 2000 | 10 |
| YDJ-150/200 | 150 | 200 | 750 | 400 | 395 | 2000 | 10 |
| YDJ-200/200 | 200 | 200 | 1000 | 400 | 375 | 2000 | 10 |
| YDJ-300/200 | 300 | 200 | 1500 | 400 | 750 | 2000 | 10 |
| YDJ-50/300 | 50 | 300 | 170 | 400 | 125 | 3000 | 10 |
| YDJ-100/300 | 100 | 300 | 333 | 400 | 250 | 3000 | 10 |
| YDJ-150/300 | 150 | 300 | 500 | 400 | 375 | 3000 | 10 |
| YDJ-200/300 | 200 | 300 | 667 | 400 | 500 | 3000 | 10 |
| YDJ-300/300 | 300 | 300 | 3000 | 400 | 750 | 3000 | 10 |

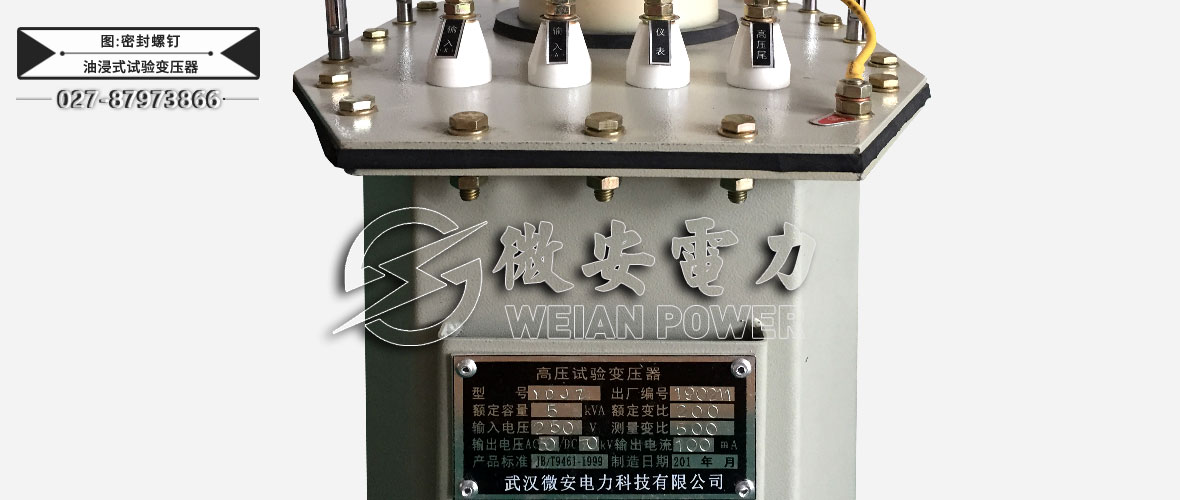

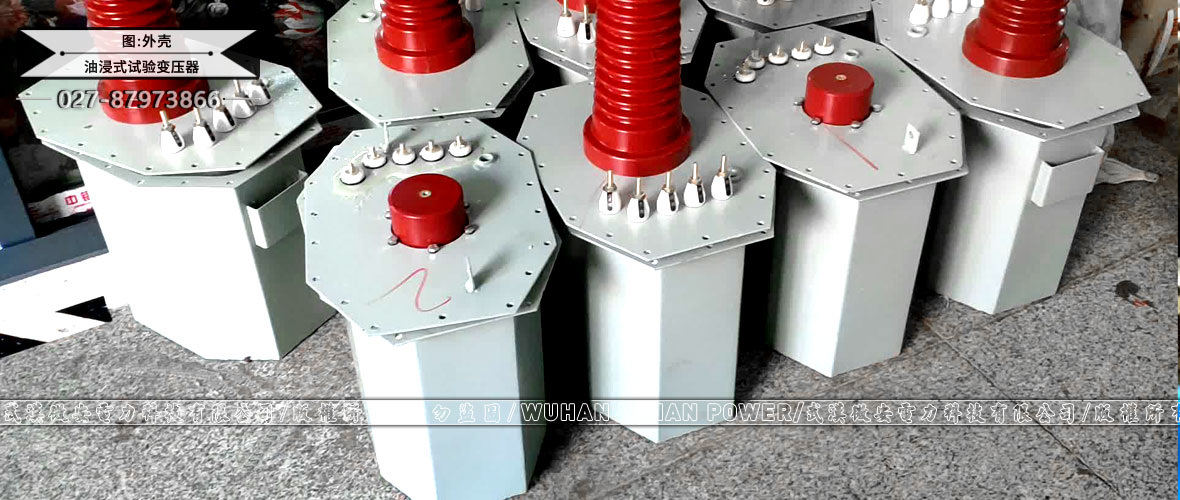

油浸式試驗變壓器圖片 ----Picture display

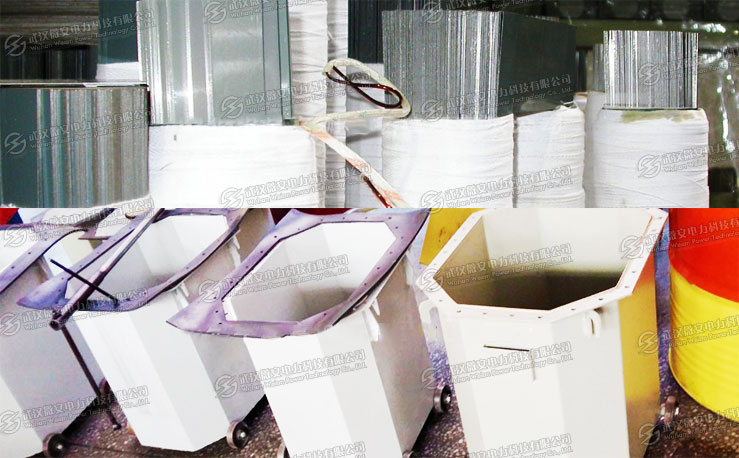

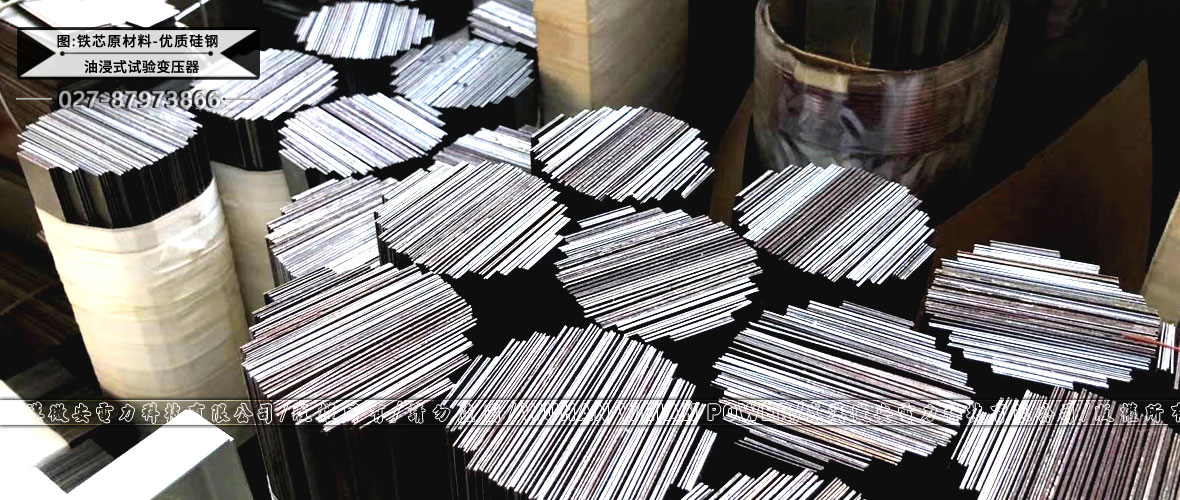

油浸式試驗變壓器原材料
油浸式試驗變壓器生產
油浸式試驗變壓器裝配

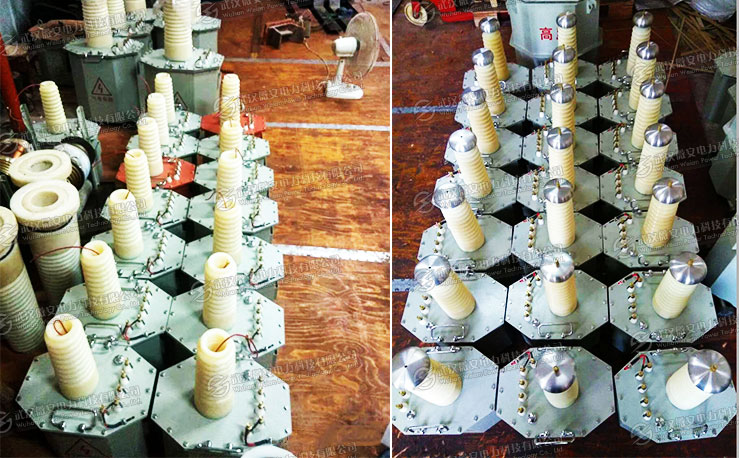

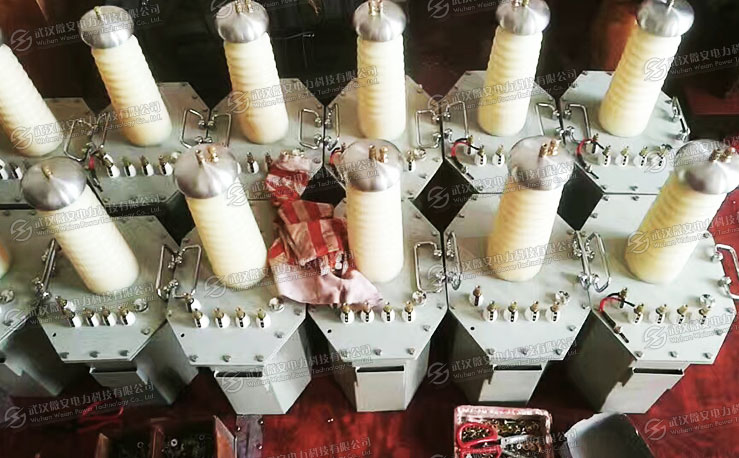

油浸式試驗變壓器半成品

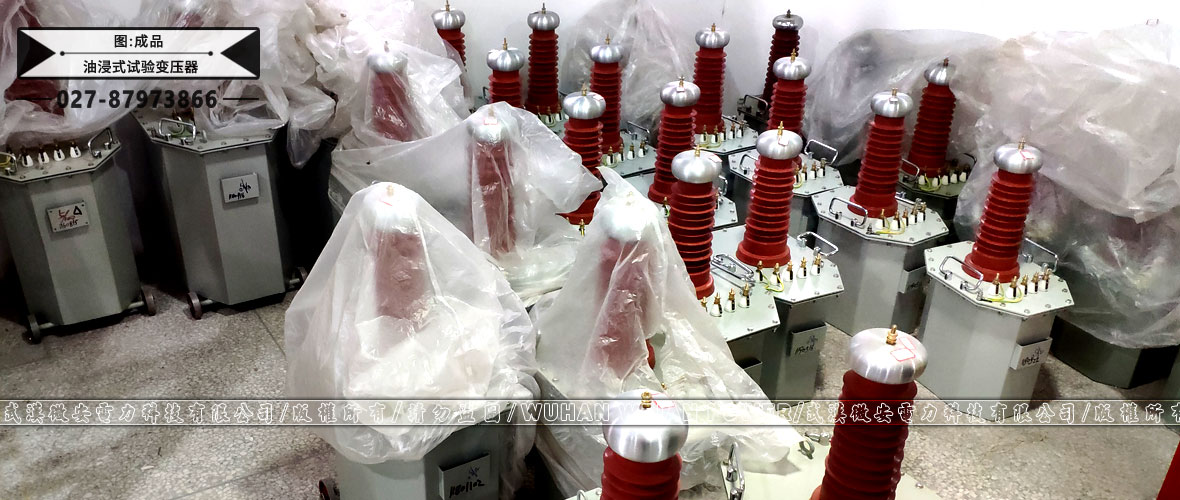

油浸式試驗變壓器成品靜置

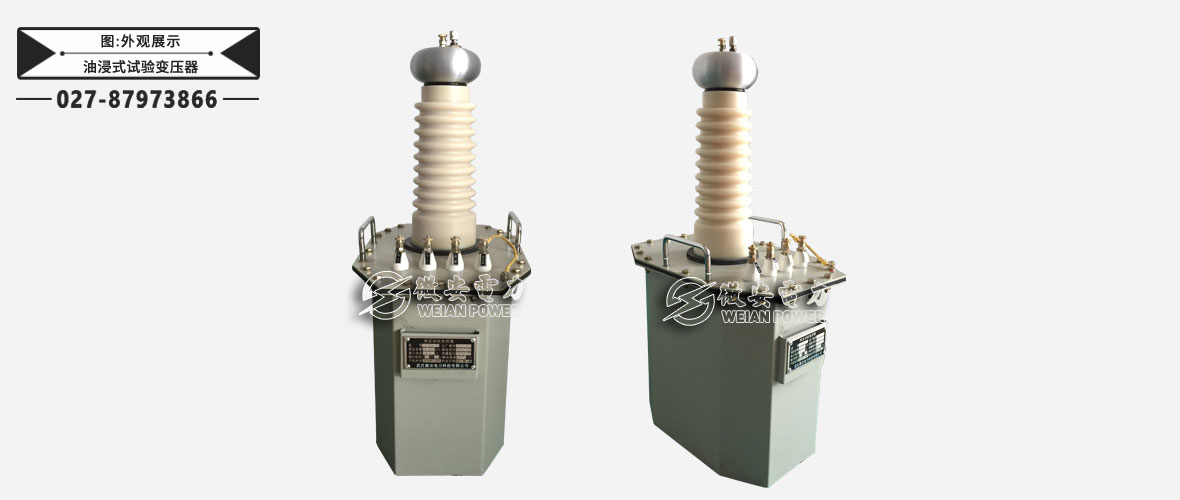

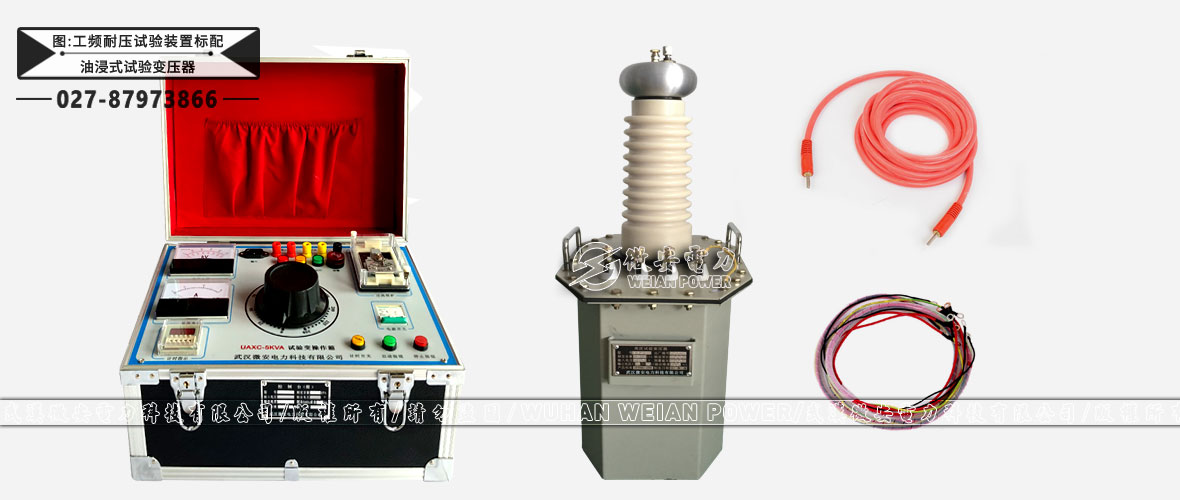

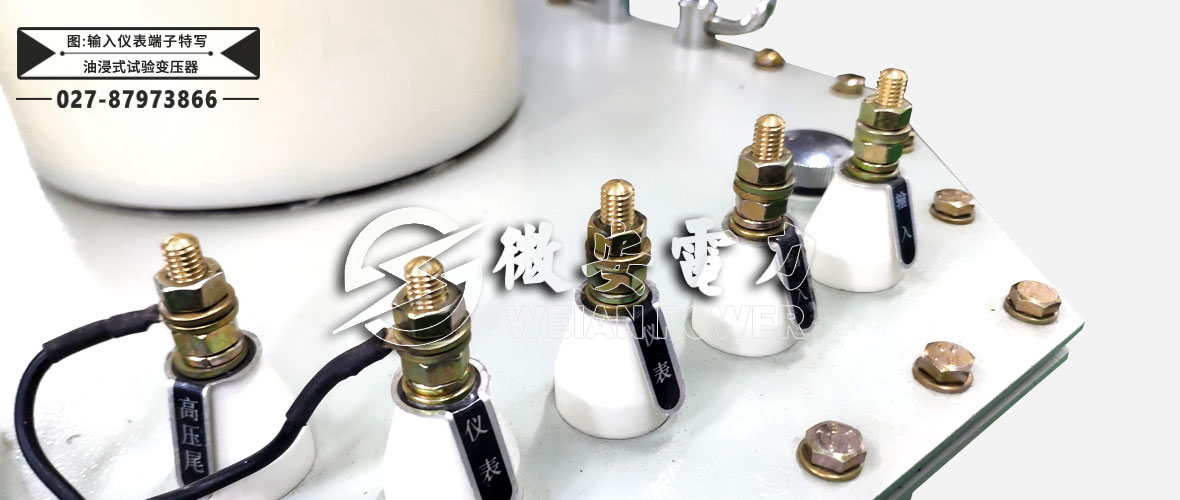

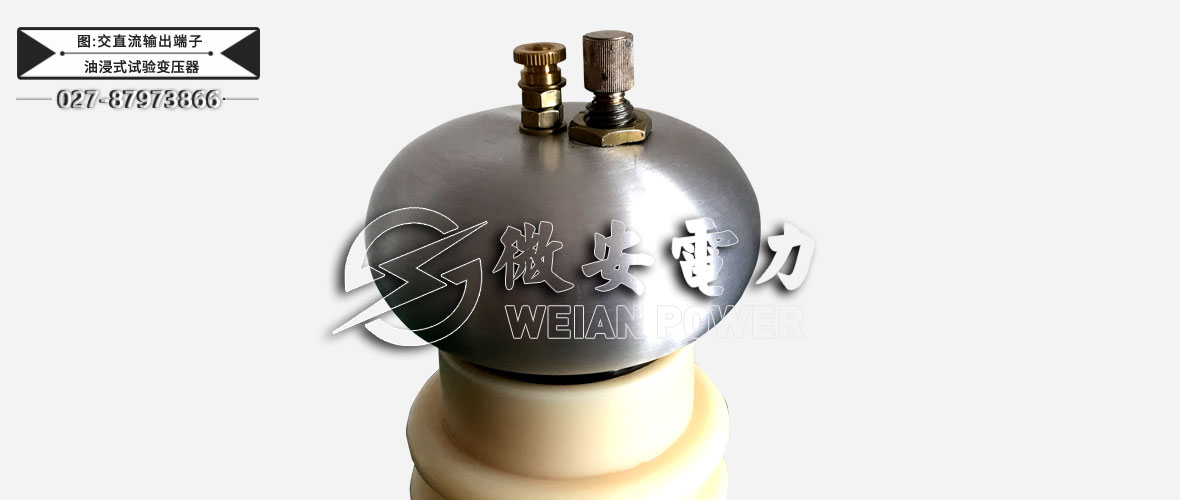

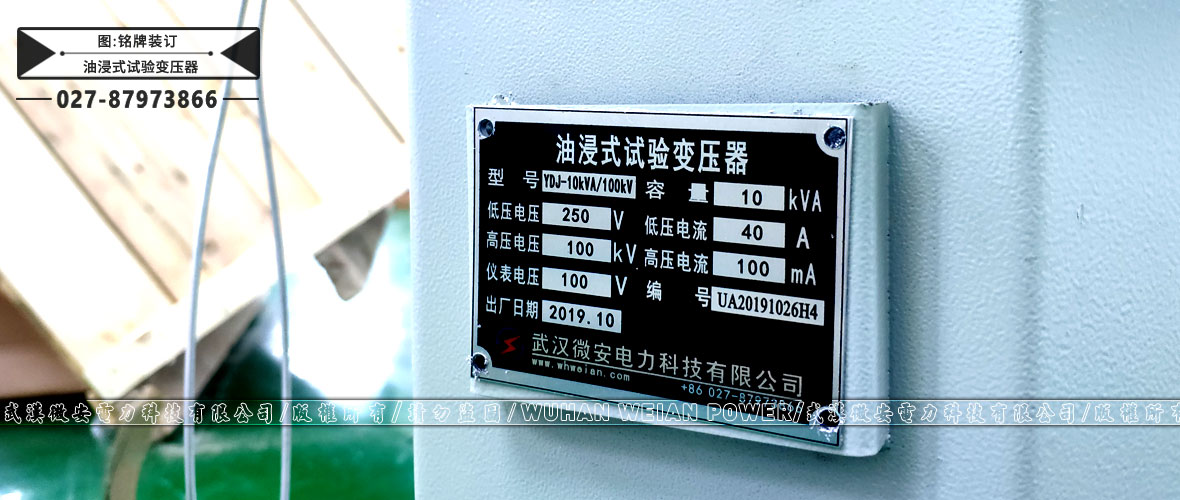

油浸式試驗變壓器
油浸式試驗變壓器
油浸式試驗變壓器
油浸式試驗變壓器附件配件 --------Accessories
本產品YDJ試驗變壓器詳細清單請以說明書或代銷合同為準
| 試驗變壓器 | 1臺 | 檢驗報告 | 1本 |
| 說明書 | 1本 | 合格證 | 1張 |
| 高壓連接線 | 1組 | 高壓測試線 | 1根 |
| 接地線 | 1根 | 電源線 | 1根 |
| 高壓保護水阻 | 1個（選配） | 放電棒 | 1個（交直流試驗變壓器標配） |
| 限流電阻 | 1個（選配） | 高壓放電保護球間隙 | 1隔（選配） |

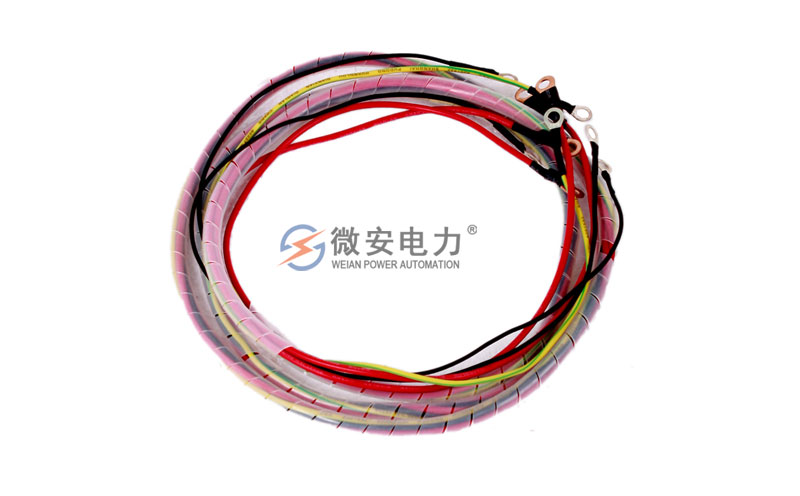

測試連接線（標配）

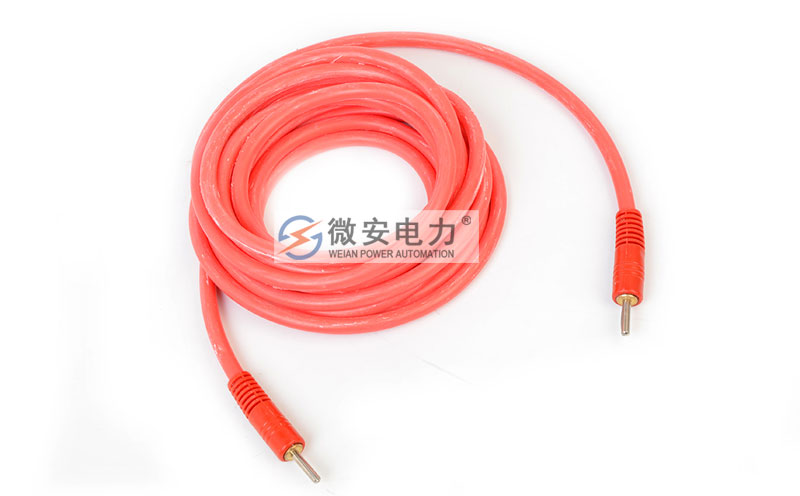

高壓測試線（標配）

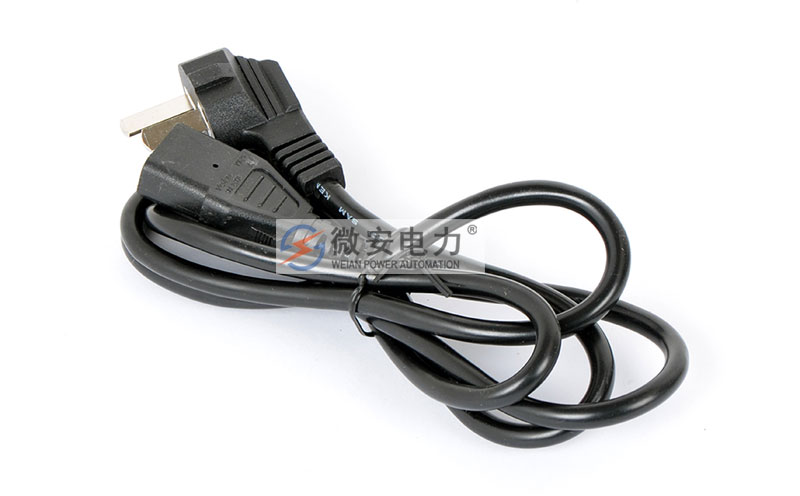

控制箱電源線（標配）
接地線（標配）
放電棒（交直流試驗變壓器標配）
高壓水電阻（選配）
限流電阻（選配）

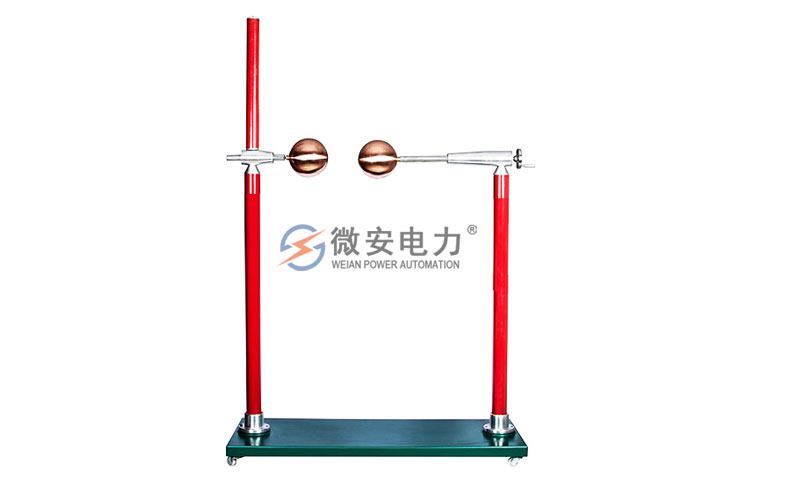

放電保護球隙（選配）
