開關回路電阻測試儀簡介 ----Product introduction
斷路器（以下簡稱開關）導電回路的導電性能的好壞，對保障開關的安全運行具有重要作用。導電性能的優劣可以通過導電回路電阻的大小反映出來。因此IEC標準及制造廠都規定應測量回路電阻，并且對各種形式的開關的回路電阻有明確規定指標。一般過去使用雙臂電橋。由于電橋的電壓，電流都比較小，當開關的動靜觸頭之間有雜質或表面有氧化等，測試的數據分散性就較大。同時電橋的抗干擾性差，因此國家標準規定必須使用100A以上直流電流進行測試。回路電阻測試儀是我公司為適應GB50150-2006和DL/T 845.4-2004規程要求開發的測試儀器，廣泛適用于各種電器開關的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量。
主要特點
1、測試電流大，完全符合有關測試接觸電阻的國家標準要求。
2、測試電流來自高精度的100A/200A開關式恒流電源，無需人工調節，測試迅速準確。
3、采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。
4、測試速度快。
5、長時間工作，設有過熱保護電路，儀器可靠穩定。
6、操作簡便，重量輕。
開關回路電阻測試儀參數 ----Technical parameter
| 型號 | UAHL-100D | UAHL-200D |
| 測試電流 | 50A、100A | 100A、200A |
| 通信、打印功能 | 無，請查看T系列回路儀，具有打印功能 | |
| 測量范圍 | 1-3000μΩ | |
| 消耗功率 | ≤500W | ≤1000W |
| 最小分辨率 | 0.01μΩ | |
| 準確度 | 1%±0.5μΩ | |
| 輸出電壓 | 最大5V | |
| 工作方式 | 可設置輸出時間 | |
| 電源 | AC220V±10％? 50Hz | |
| 使用溫度 | -20℃～40℃ | |
| 相對濕度 | ≤80%RH，不結露 | |
| 重量 | 5kg | 6kg |

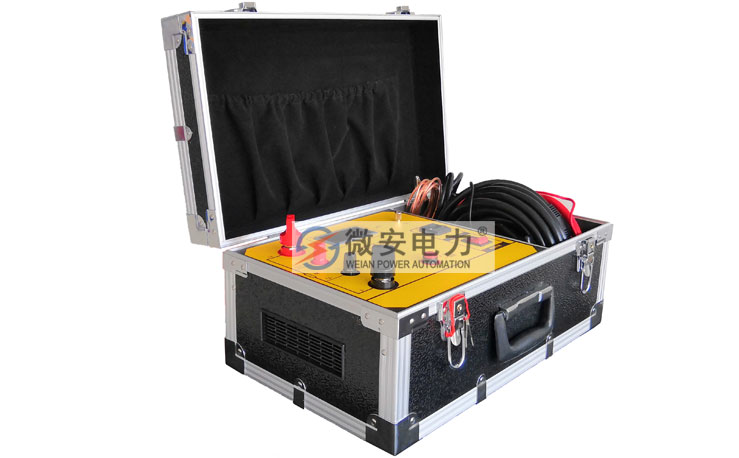

開關回路電阻測試儀圖片 ----Picture display

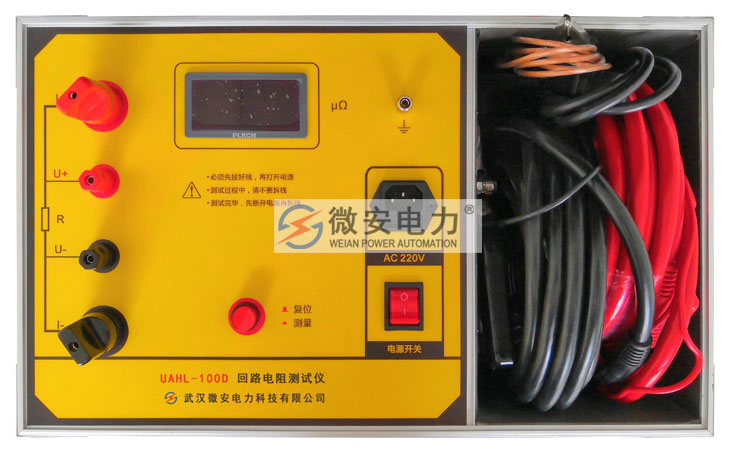

面板

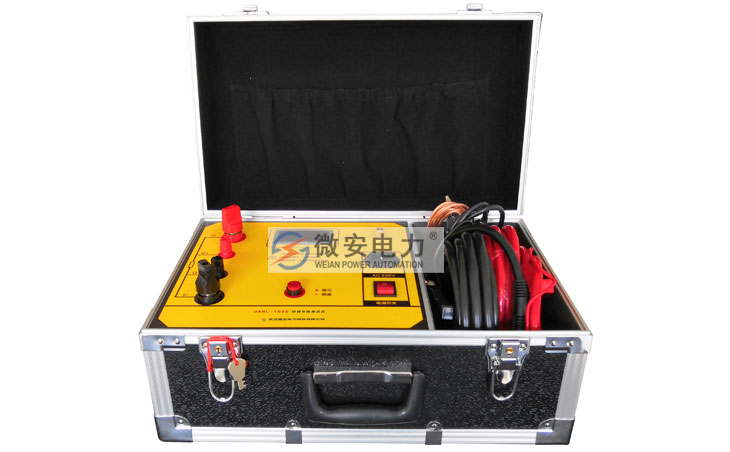

正面
右側
左側
開關回路電阻測試儀附件配件 --------Accessories
本產品UAHL-100D開關回路電阻測試儀回路電阻測試儀詳細清單請以說明書或代銷合同為準
| 開關回路電阻測試儀 | 1臺 | 測試線 | 1套 |
| 接地線 | 1根 | 電源線 | 1根 |
| 保險管 | 3個 | 檢驗報告 | 1本 |
| 說明書 | 1本 | 合格證 | 1張 |
電源線
測試夾紅
測試夾黑

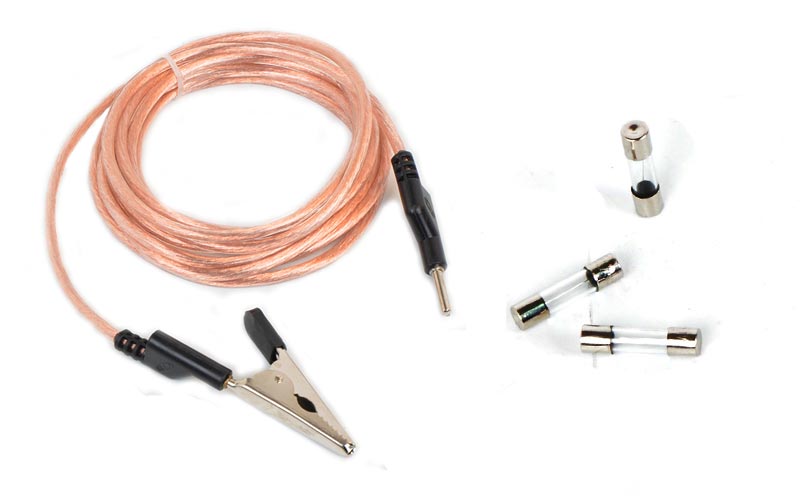

接地線/保險管
