智能型斷路器機械特性測試儀簡介 ----Product introduction
隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。UAGK-12G高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。
| 說明 | 傳感器標配具有50mm直線傳感器、旋轉傳感器、其他規格傳感器需選配 | ||||
| 功能 | 補充 | UAGK-12G | UAGK-12GS（薦） | UAGK-12GR | UAGK-12GT |
| 分合閘時間 | 三相相內/相間不同期 | ? | ? | ? | ? |
| 分合速度 | 內置多種速度定義 | ? | ? | ? | ? |
| 行程測試 | 行程、開距、超行程 | ? | ? | ? | ? |
| 彈跳測試 | 彈跳過程、時間、次數等 | ? | ? | ? | ? |
| 波形顯示 |
彈跳/時間/速度/線圈電流/電阻波形
|
? | ? | ? | ? |
| 低跳試驗 | 低電壓動作試驗 | ? | ? | ? | ? |
| 儲能電源 | 用于斷路器儲能電機工作 | ? | ? | ? | ? |
| 閉鎖電源 | 對合閘閉鎖電磁鐵供電 | ? | ? | ? | ? |
| 固定AC220控制 | 適配AC220固定動作線圈 | ? | ? | ? | |
| 無源控制接點 | 測永磁斷路器、少油開關等 | ? | ? | ? | ? |
| 上位機軟件 | 電腦端分析數據并生成報告 | ? | ? | ? | ? |
| 通信協議 | 收費開放、價格另議 | ? | ? | ? | ? |
| 英文版 | 軟硬件全英文版面/訂貨說明 | ? | ? | ? | ? |
產品特點
1、適用于國內外生產的SF6開關、GIS組合電器、真空開關、油開關、真空接觸器、特種斷路器（列車斷路器）。同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口。斷路器動作一次，得到時間、彈跳次數及時間、速度、線圈電流及線圈電阻等數據及波形。具有儲能、自動和手動低跳試驗、斷路器壽命試驗以及（閉鎖電源和干接點控制選配）等功能。配有高速熱敏打印機，方便現場打印測試數據。
2、7寸彩色高亮屏（亮度可調節），太陽底下操作也清晰可見。菜單式操作，快速測試界面，一鍵操作，支持中英文輸入。12路斷口狀態中文顯示，時間、行程、速度及波形同屏顯示，無需翻頁查看數據。分析指定段平均速度，并在行程曲線標出，方便查看。內置21種常規類型斷路器速度定義，只需選擇開關類型，一鍵測量。
3、機內集成式操作電源，無須現場二次電源，使用方便快捷。可提供DC20～270V可調電源，電流20A。具有短路保護功能，如發生短路現象，1ms停止電壓電流輸出，發出滴滴報警聲響，提示操作人員檢查線路。獨特的雙回路電源設計，如合閘或分閘控制回路中的一路損壞，用另一路也可測試合閘和分閘。
4、配備直線傳感器、旋轉傳感器，配專用固定多功能接頭，安裝極為方便，簡捷。直線傳感器30-1000mm長度任意設置，只需配傳感器即可，儀器不需要返廠更改程序。
5、主機可存儲100組現試驗數據，機內實時時鐘，便于存檔。
6、配備U盤接口及R232接口，數據保存到U盤，上傳到計算機進行分析、保存、打印，R232接口可連接電腦聯機操作（選配功能）。
7、內部抗干擾電路可滿足500KV變電站內可靠使用。
智能型斷路器機械特性測試儀參數 ----Technical parameter
| 時間測量 | |
| 12路固有分閘（合閘）時間 | |
| 分閘（合閘）相內不同期 | |
| 分閘（合閘）相間不同期 | |
| 合閘（分閘）彈跳時間（彈跳次數） | |
| 內觸發測試范圍：0.01ms～10000ms，分辨率：0.01ms, | |
| 外觸發測試范圍：0.01ms～200000ms， | |
| 999ms以內分辨率：0.01ms,1000-9999ms分辨率：0.1ms,10000ms以上分辨率：1ms | |
| 在200ms以內準確率：0.05%±1個字 | |
| 測速范圍 | 1mm傳感器 0.01～25.00m/s |
| 0.1mm傳感器 0.001～2.50m/s | |
| 360°角度傳感器 1周波/ 0.25° | |
| 行程測量 | 動觸頭行程（行程） |
| 接觸行程（開距） | |
| 過沖行程或反彈行程（超程） | |
| 傳感器測量范圍 | 直線位移傳感器50mm，分辨率:0.1mm，行程0.1～50mm |
| 可選配100-1000mm任意長度的直線傳感器 | |
| 直線位移傳感器500mm，分辨率:1mm，行程10～500mm（選配） | |
| 編碼器：360о旋轉傳感器，測量范圍：0-1000mm，分辨率:0.25о | |
| 電流電阻測量范圍 | 最大電流30A,分辨率：0.01A，電阻1000Ω，分辨率：0.01Ω |
| 隔離開關或儲能到位斷路器測量范圍 | ⑴、電壓輸出：DC20～270V（可調） |
| ⑵、電源輸出時間：0.01-10秒（可設置） | |
| ⑶、斷口信號最大采集時間為10秒 | |
| ⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數 | |
| 顯示屏 | 7寸觸摸彩屏，對比度可調 |
| 數據存儲 | 可存儲100組測量數據 |
| 打印機 | 高速熱敏打印機 |
| 電源 | AC 220V ± 10%；50Hz ± 10% |
| 直流電源 | DC20～270V連續可調，DC110V≤30A（短時），DC220V≤ 20A(短時)。功率：4400W。 |
| 主機尺寸 | 360×260×170mm |
| 使用環境 | -20℃~+50℃ |
| 相對濕度 | ≤90% |
智能型斷路器機械特性測試儀圖片 ----Picture display

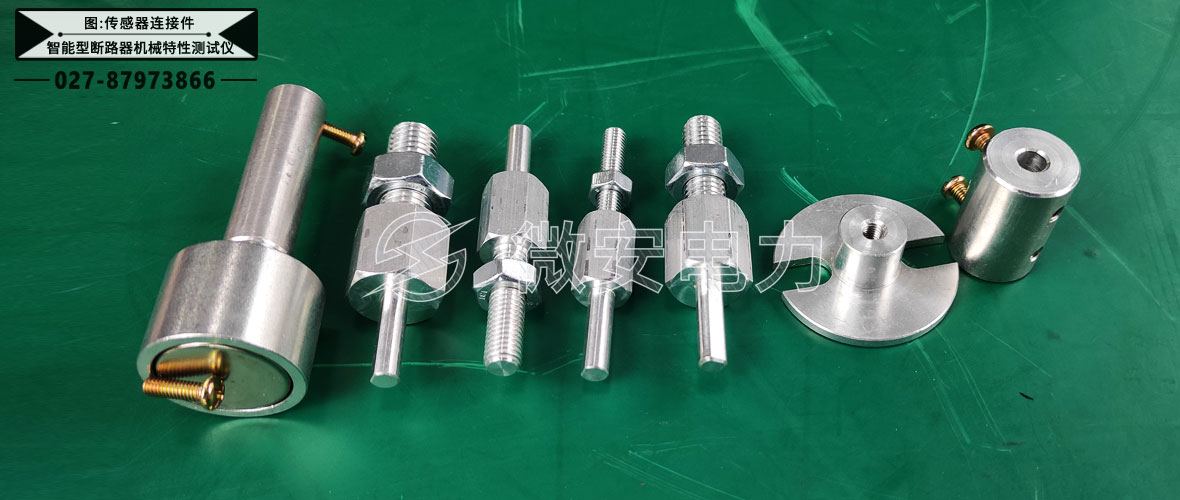

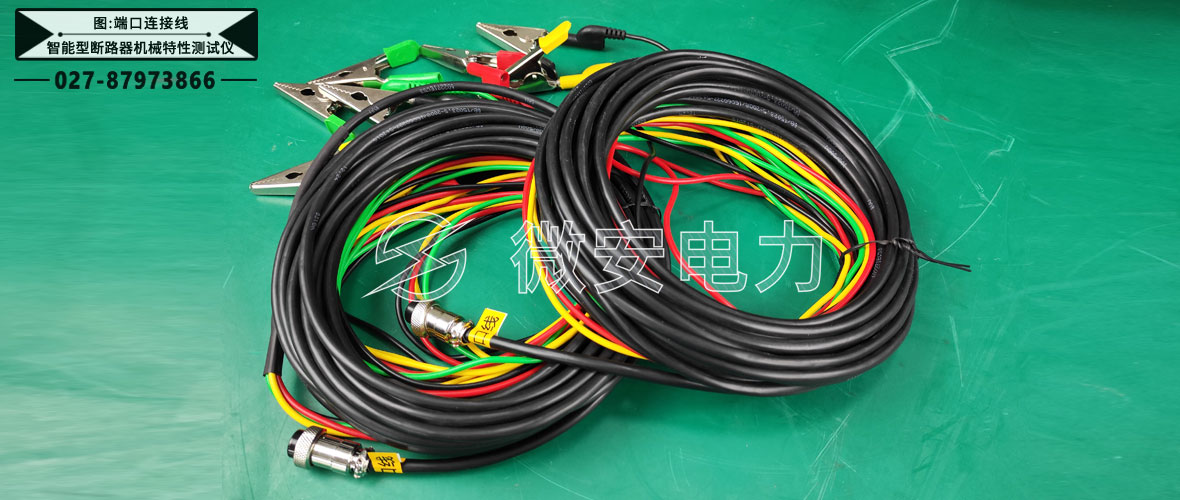

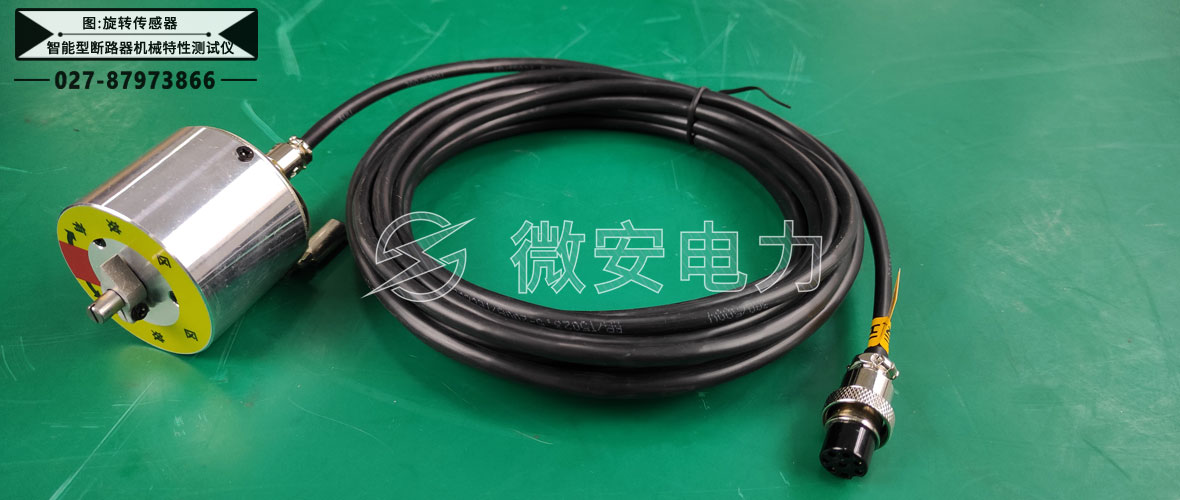

智能型斷路器機械特性測試儀附件配件 --------Accessories
智能型斷路器機械特性測試儀技術應用 --------Technology application
斷路器機械特性測試儀
