斷路器機械特性測試儀簡介 ----Product introduction
UAGK-12L斷路器機械特性測試儀是本公司為適應各種高壓開關機械特性測試的需要，開發研制的專用儀器，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。對于帶合閘電阻的斷路器，可準確測量出合閘電阻及投切波形。儀器采用大屏幕顯示，漢字提示人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點。
UAGK-12L高壓開關機械特性測試儀可用于各種電壓等級的真空、六氟化硫、少油、多油等電力系統高壓開關的機械特性參數測試與測量。測量數據穩定，抗干擾性強，可在500KV等級及以下電站做實驗，接線方便，操作簡單，是高壓開關檢修試驗的專用設備.
主要特點
1、儀器可自動識別斷口分、合閘狀態，并根據參考斷口狀態提示相對應的合、分操作。
2、獨立的12斷口，可檢測并提示斷口的連接狀態，方便用戶檢查接線。
3、機內可存儲50組測試結果。
4、大屏幕液晶（320×240）LCD顯示, 高級灰屏，陽光下不反光不黑屏，圖文及漢字菜單操作提示，人性化菜單式界面，操作簡便。
5、儀器具有強大的圖形分析功能，實現波形和測量處理數據同屏顯示，使測試過程更直觀。
6、機內帶有延時保護功能，斷路器動作后能自動切斷線圈電壓，很好的保護了斷路器和測試儀器。
7、本儀器可進行電動和手動分合測試。
8、可進行高、低電壓實驗，自動尋找最低分或合閘電壓。
9、重合閘試驗，可做合分、分合，分合分等參數測量。
10、真空接觸器（單線圈）參數測量。
斷路器機械特性測試儀參數 ----Technical parameter
| 時間測量 | |
| 12路固有分閘（合閘）時間 | |
| 分閘（合閘）相內不同期 | |
| 分閘（合閘）相間不同期 | |
| 合閘（分閘）彈跳時間（彈跳次數） | |
| 測試范圍：0.01ms～10000ms | |
| 準確度：1ms～100ms內準確度0.1%±2個字，大于100ms準確度0.5%±2個字 | |
| 速度測量：剛分（剛合）速度 | |
| 指定時間段（行程段或角度段）平均速度 | |
| 測速范圍 | 1mm傳感器 0.01～25.00m/s |
| 0.1mm傳感器 0.001～2.50m/s | |
| 360°角度傳感器0.01～25.00m/s | |
| 行程測量 | 動觸頭行程（行程） |
| 接觸行程（開距） | |
| 過沖行程或反程（超程） | |
| 傳感器測量范圍 | 直線位移傳感器50mm，分辨率:0.1mm，行程0.1～50mm |
| 直線位移傳感器300mm，分辨率:0.1mm，行程10～300mm（選配） | |
| 直線位移傳感器500mm，分辨率:1mm，行程10～500mm（選配） | |
| 360線傳感器：360о,分辨率:0.25о,行程1mm～1000mm | |
| 電流測量范圍 | 顯示電流為分（合）閘線圈的最大電流值 |
| 顯示屏 | 320×240液晶屏，對比度可調 |
| 數據存儲 | 可存儲100組測量數據 |
| 打印機 | 高速熱敏打印機 |
| 電源 | AC/DC 220V ± 10%；50Hz ± 2% |
| 直流電源 | 輸出電壓：25～265V連續可調，輸出電流：≤ 20A(短時) |
| 尺寸 | 360×250×140mm |
| 使用環境 | -10℃~+50℃ |
| 相對濕度 | ≤90% |

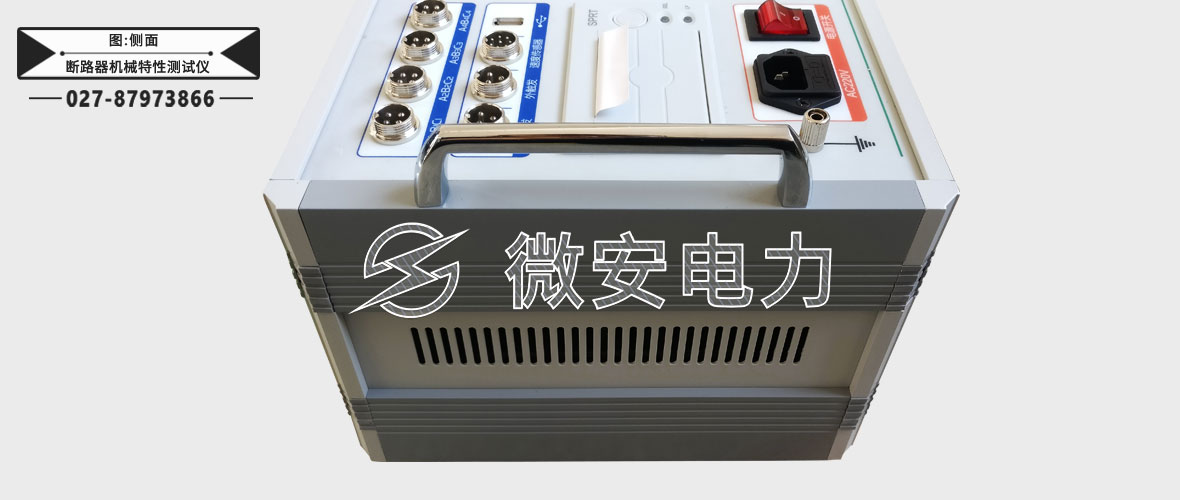

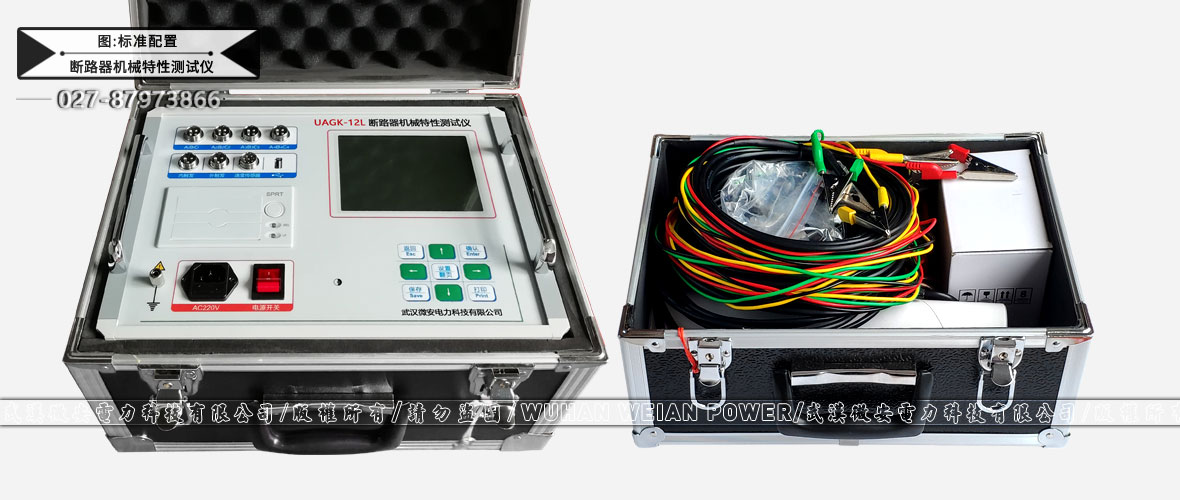

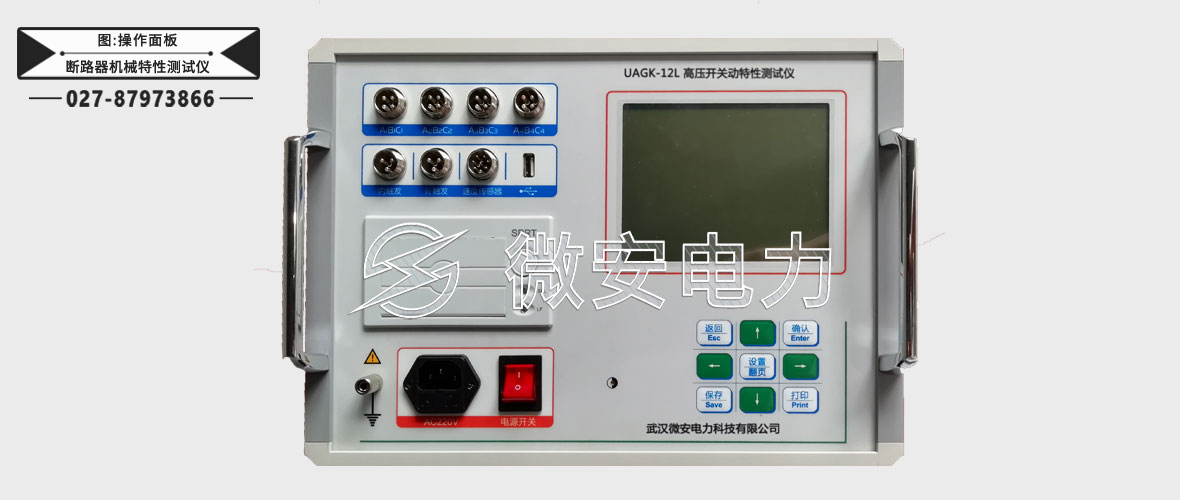

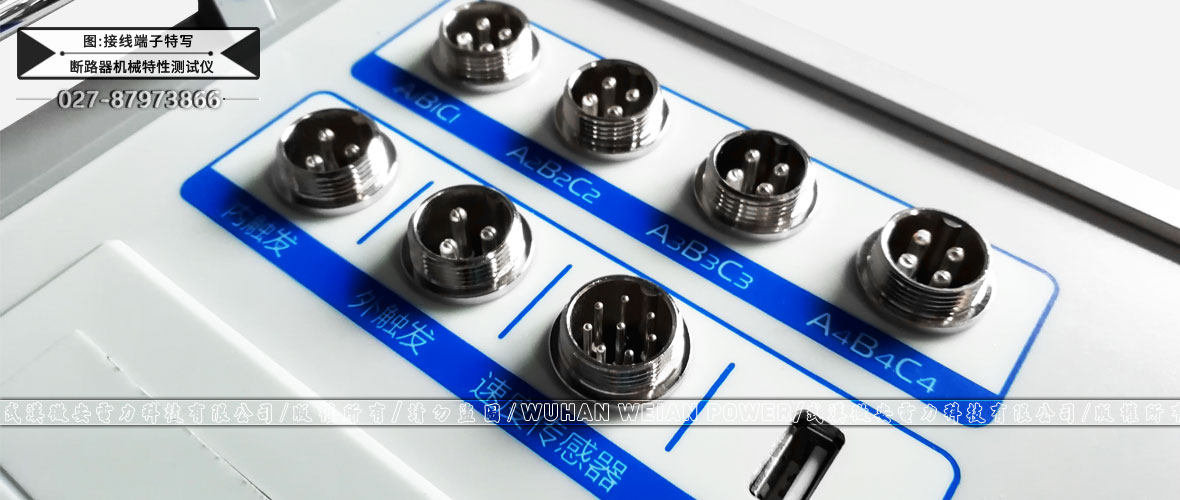

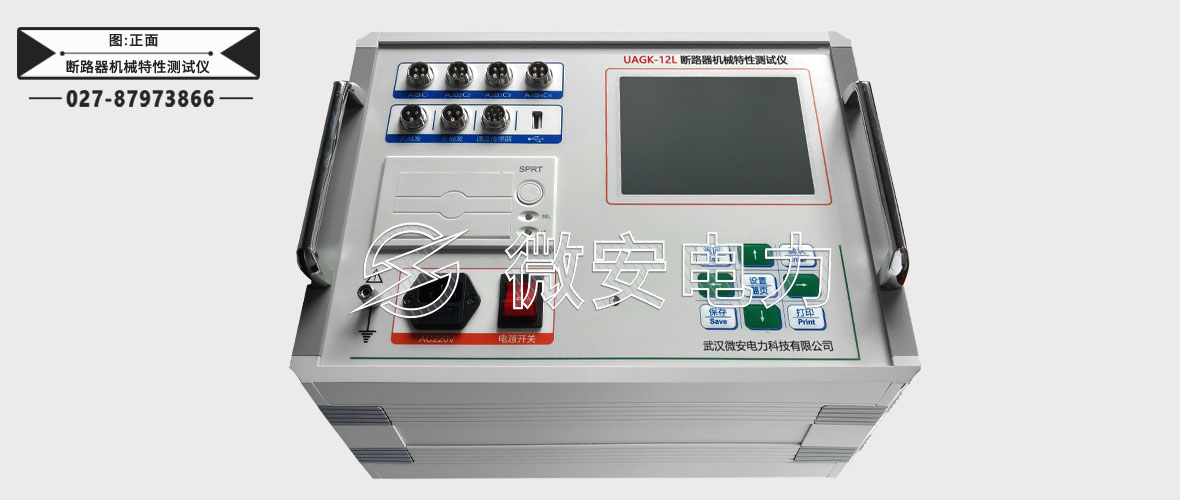

斷路器機械特性測試儀圖片 ----Picture display
斷路器機械特性測試儀附件配件 --------Accessories
本產品UAGK-6L高壓開關動特性測試儀詳細清單請以說明書或代銷合同為準
| 斷路器機械特性測試儀 | 1臺 | 通用測速傳感器 | 1套 |
| 直線傳感器 | 1個 | 旋轉傳感器 | 1個 |
| 鋁合金包裝箱 | 1個 | 分合閘控制線 | 1套 |
| 斷口線 | 6根 | 接地線 | 1根 |
| 打印紙 | 2卷 | 檢驗報告 | 1本 |
| 說明書 | 1本 | 合格證 | 1張 |
斷路器機械特性測試儀附件箱
斷口線
分合閘輸出控制線
短接線
直線傳感器
角度傳感器
磁性支架
金屬固定組件
