高壓帶電電纜識別儀簡介 ----Product introduction
UADS-H高壓帶電電纜識別儀又稱電纜識別儀、便攜式帶電電纜識別儀、是武漢微安電力根據電纜應用的特殊需要而研制的一種專用儀器，該帶電電纜識別儀在電力電纜架設、遷移、維護以及故障處理中用來判別一束電纜（兩條及兩條以上）中判別出所要識別的停電或帶電電纜，它用閉合檢測方式以光柵長短、數字大小及蜂鳴等參數為判斷依據，具有判別準確、快速、操作簡單、應用范圍廣等特點，其準確度遠高于點觸、霍爾、開口等檢測方式。
該帶電電纜識別儀同時滿足不帶電識別儀的所有功能，組成部分由信號發射機和接收機、識別鉗三部分組成，測試時將信號通過發射鉗耦合至目標電纜，用接收鉗檢測各電纜的信號幅度，幅度最大者為目標電纜。儀器采用信號幅度比較法、不同頻率信號比較法、帶電電纜識別準確率100%，該帶電電纜識別儀是一種輕小型、便攜式帶電電纜識別儀,適用于各種類型的高低壓動力電纜。
主要特點
1、該帶電電纜識別儀由帶電電纜識別儀發射機、接收機、發射卡鉗、接收卡鉗組成。
2、該帶電電纜識別儀具有大鉗口ф120適合各種截面積的動力電纜。
3、采用間接耦合方式，操作者與電纜不存在電氣上的接觸，極大程度保證了操作者的安全。
4、該帶電電纜識別儀同時兼帶停電電纜識別功能
5、該帶電電纜識別儀內置充電鋰電池供電、現場使用非常方便
高壓帶電電纜識別儀參數 ----Technical parameter
| 型號 | UADS-H |
| 名稱 | 帶電電纜識別儀、高壓電纜識別儀、停電電纜識別儀、多功能電纜識別儀、高精度電纜識別儀 |
| 識別電纜 | 高壓電纜識別、低壓電纜識別 |
| 工作模式 | 電纜帶電識別、電纜不帶電識別 |
| 供電方式 | 直流供電 |
| 等級 | 10KV電纜、35KV電纜 |
| 識別精度 | 100% |
| 識別鉗 | φ120mm，適用于各種電纜。 |
| 發射機 | 輸出信號：輸出四種頻率815Hz、8kHz、33KHz、83 KHz。 |
| 輸出功率：恒功率輸出，低、中、高三檔，最大15瓦。 | |
| 輸出模式：耦合感應式、直接輸入式。 | |
| 阻抗顯示：100000歐以內。 | |
| 顯示界面：大屏液晶圖形顯示，自帶背光。 | |
| 電源：標準1號1.2V充電電池6節，待機時間大于8小時，電量提示。 | |
| 過熱過流：自動保護。 | |
| 工作溫度：-20℃—50℃ | |
| 接收機 | 接收頻率：接收五種不同頻率分別是815Hz、8kHz、33KHz、83 KHz、50Hz。 |
| 接收模式：耦合鉗。 | |
| 信號界面：數字、光柵、聲音三種界面同時提示信號強弱 | |
| 顯示界面：大屏液晶圖形顯示，自帶背光。 | |
| 增益控制：手動調節，動態范圍000——100db。 | |
| 探測長度：直連電纜時，最長15KM。耦合電纜時，一次耦合可測3Km，多次耦合無限遠。 | |
| 電源：標準5號1.2V充電電池6節，充放電500次。待機時間：大于12小時，電量提示。 | |
| 過熱過流：自動保護。 | |
| 工作溫度：-20℃—40℃。 |

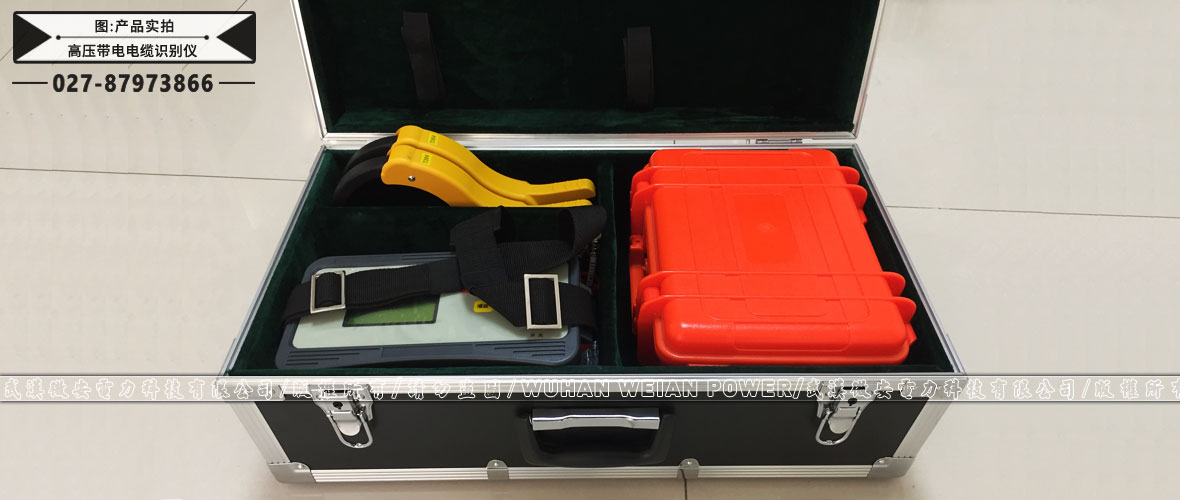

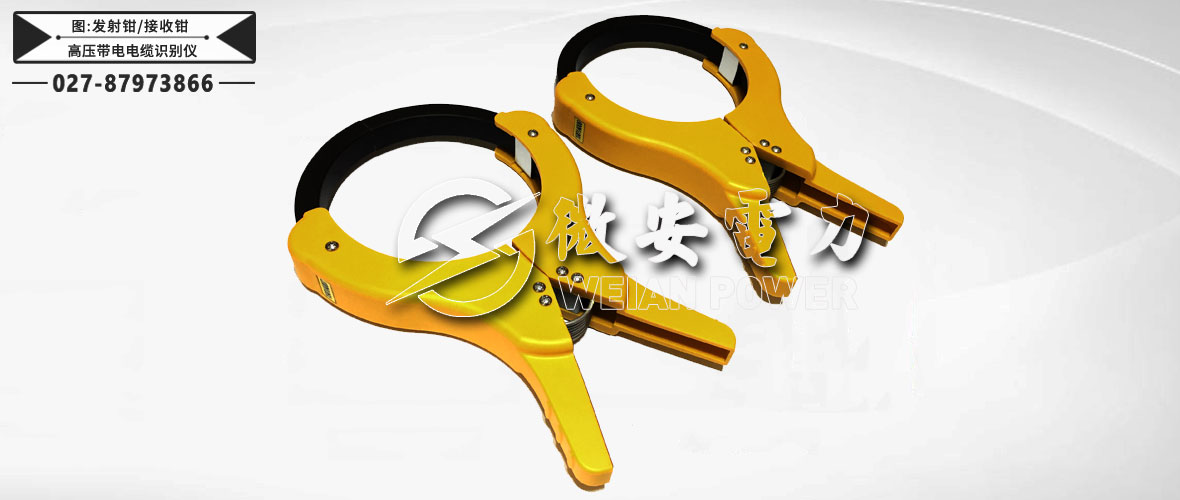

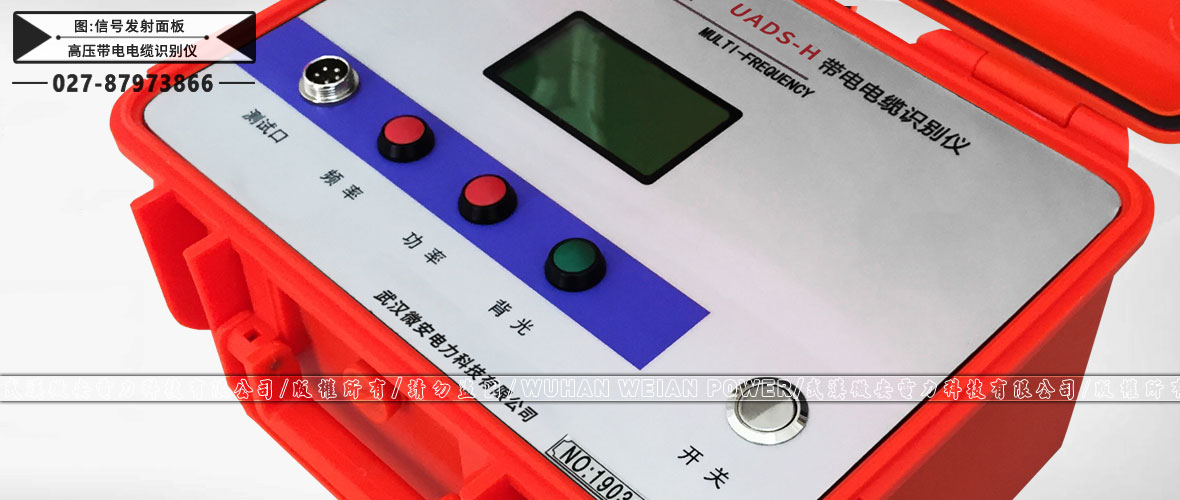

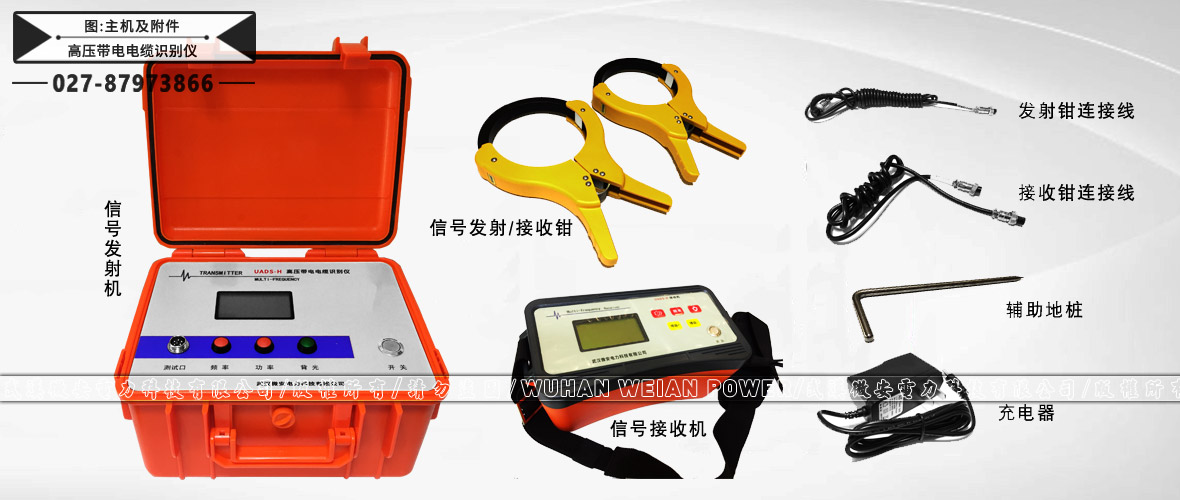

高壓帶電電纜識別儀圖片 ----Picture display
高壓帶電電纜識別儀附件配件 --------Accessories
本產品UADS-H高壓帶電電纜識別儀附件清單請以說明書或代銷合同為準
| 信號發射鉗 | 1把 | 信號鉗連接線 | 2根 |
| 信號接收鉗 | 1把 | 測試線 | 2條(紅黑) |
| 充電器 | 1個 | 接地樁 | 1個 |
| 檢驗報告 | 1本 | 說明書 | 1本 |
| 合格證 | 1張 |

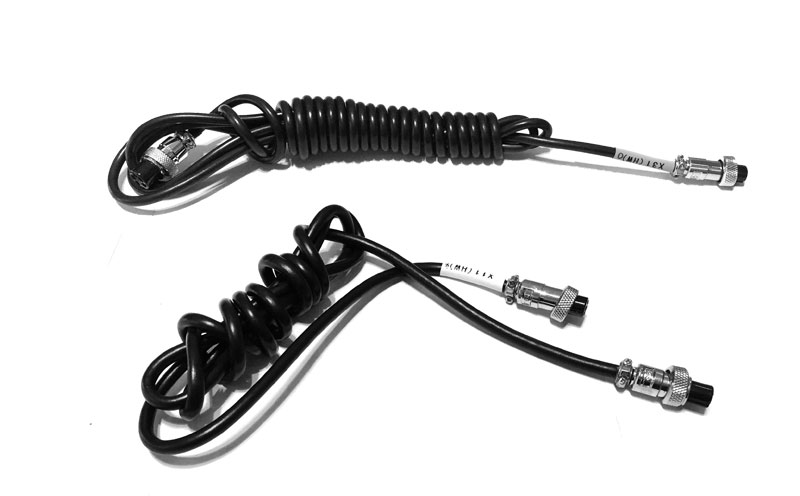

信號鉗連接線
測試線（紅/黑）
充電器
地樁
