高壓電纜識別儀簡介 ----Product introduction
高壓電纜識別儀,又稱高壓電纜帶電識別儀,帶電電纜識別儀等,是用于將某一特定電纜從一束電纜中識別出來的專用儀器。它即能識別停電電纜，也能識別帶電電纜，滿足了電力施工現場對電纜識別的多重需求。
高壓電纜識別儀主要由發射主機、接收主機、發射連線、發射卡鉗與柔性測量線圈構成。識別儀的設計相比上一代產品更加緊湊小巧，攜帶方便

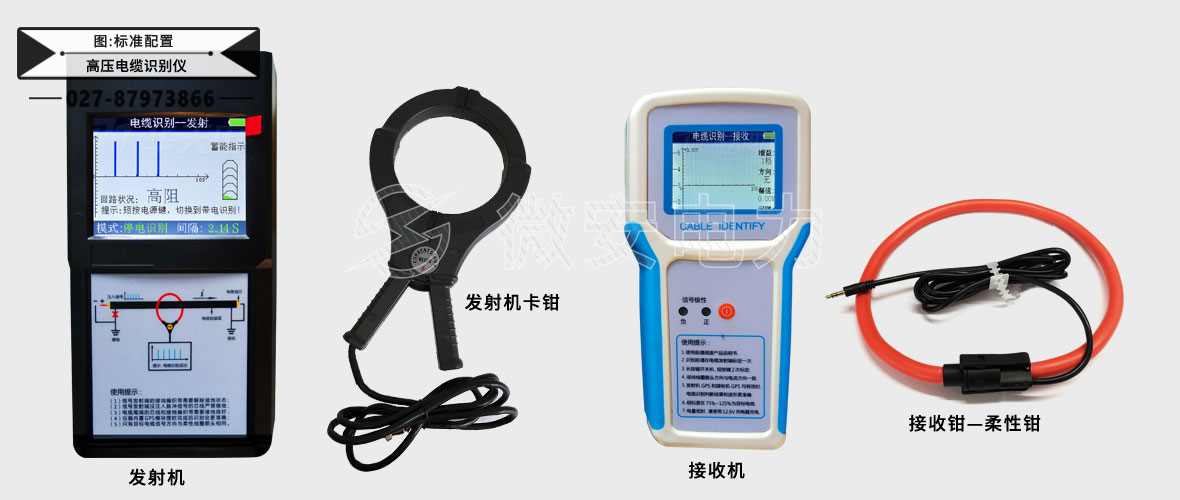

高壓電纜識別儀-主要部件
主要特點 ----Main features
1）發射主機采用高能鋰電池供電，無需現場220V電源接入，功耗低、供電時間長、多級電量指示。
2）接收主機采用彩屏LCD液晶顯示，精準電量提示，同步顯示信號的方向、幅值、間隔作為有效判斷依據，并在時間軸上保留多個信號，通過連續的有效信號更準確的確定待識別電纜。
3）采用柔性測量線圈進行電纜識別，解決了電力現場電纜擁擠、疊壓導致傳統接收卡鉗無法卡入待識別電纜，而無法識別的問題。
4）配備發射卡鉗，通過卡鉗耦合的方式實現帶電識別的功能，做到一機多用。
5）ABS高強度保護箱，有效的保護儀器，同時方便運輸及適應工地現場的惡劣環境。
高壓電纜識別儀參數 ----Technical parameter
| 型號 | UADS-202 | |
| 名稱 | 高壓電纜識別儀,高壓電纜帶電識別儀,帶電電纜識別儀 | |
| 尺寸 | 520mm×350mm×170mm | |
| 發射主機 | 充電電壓：DC5V | |
| 功 耗：≤3W | ||
| 工作時長：≥12h | ||
| 信號間隔：≈2秒 | ||
| 發射卡鉗內徑：125mm | ||
| 環境溫度：-35℃～+55℃ | ||
| 環境濕度：≤95%RH | ||
| 接收主機 | 充電電壓：DC5V | |
| 功 耗：≤1W | ||
| 識別方式：方向、幅值、間隔，三重判斷依據 | ||
| 回路電阻范圍：停電--接地回路電阻≤500Ω 帶電--接地回路電阻≤200Ω | ||
| 工作時長：≥12h | ||
| 環境溫度：-35℃～+55℃ | ||
| 環境濕度：≤95%RH | ||
高壓電纜識別儀圖片 ----Picture display

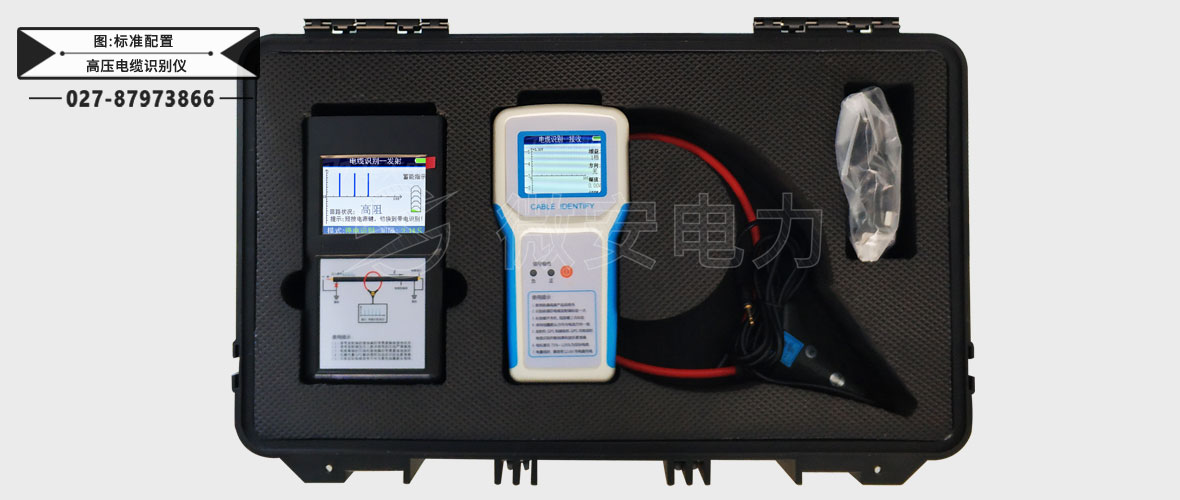

高壓電纜識別儀-標準配置
高壓電纜識別儀附件配件 --------Accessories
本產品UADS-202高壓電纜識別儀詳細清單請以說明書或代銷合同為準
| 機箱 | 1個 | 發射主機 | 1個 |
| 接收主機 | 1個 | 發射卡鉗 | 1個 |
| 發射信號測試線夾 | 2根（紅黑各1根） | 接收柔性線圈 | 1個 |
| DC5V3100mA電源適配器 | 1個(USB充電線2根) | 說明書 | 1份 |
| 出廠檢驗報告 | 1份 | 合格證 | 1份 |
高壓電纜識別儀技術應用 --------Technology application

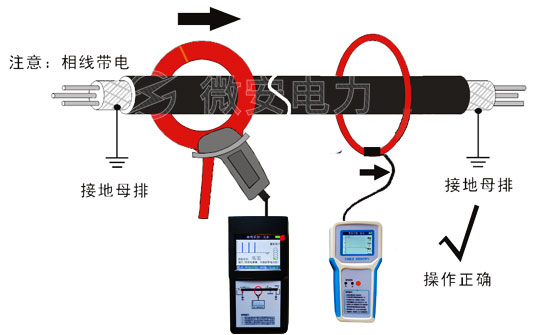

高壓電纜識別儀--帶電識別步驟
• 將發射卡鉗卡入電纜，并將發射機調節到"帶電識別"模式
• 保證待識別電纜兩端的鎧裝或者屏蔽端子必須可靠接地
• 按電流方向套入接收鉗，長按接收機的“功能按鍵”開機
• 將發射機與接收機信號調整到同步,通過“功能按鍵”提高增益
• 順電纜沿線按電流方向測試，接收信號與近端信號方向、幅值、間隔相似的則為待識別電纜
高壓電纜識別儀--停電識別步驟
• 電纜兩端斷電、末端芯線接地、斷開兩端鎧裝接地線
• 測試線按顏色接入主機，黑色接大地，紅色接芯線
• 短按發射機電源鍵切換到“停電識別”模式，回路狀況不為“高阻”，表示工作正常
• 發射機按電流方向套入接受測量線圈,開機并調整信號同步
• 順電纜沿線按電流方向測試，接收信號與近端信號方向、幅值、間隔相似的則為待識別電纜
