接地電阻測試儀簡介 ----Product introduction
DER2571接地電阻測試儀又稱數字式接地電阻測試儀、高精度接地電阻測試儀、防雷接地電阻測試儀、及便攜式數字接地電阻測試儀，可精準檢測接地電阻、土壤電阻率、接地電壓,其使用了快速濾波技術可將干擾減至微小，目前已廣泛用于防雷行業。
該測試儀由DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波換算數字顯示，測量范圍有0～2Ω，0～20Ω，0～200Ω，三個不同量程，提高顯示的精度。
DER2571數字式接地電阻測試儀采用電子升壓，替代了傳統人工手搖發電工作方式，是電氣試驗工作中測量接地電阻必不可少的檢測儀器。
主要特點
1、結構上采用高強度鋁合金作為機殼，電路上為防止工頻、射頻干擾采用鎖相環同步跟蹤檢波方式并配以開關電容濾波器，使儀表有較好的抗干擾能力
2、該數字式接地電阻測試儀采用DC/AC變換技術將直流變?yōu)榻涣鞯牡皖l恒定電流以便于測量
3、允許輔助接地電阻在0～2KΩ（RC），0～40KΩ（RP）之間變化，不致于影響測量結果
4、不需人工調節平衡，3(1/2)位LCD顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以及交流地電壓
5、如若測試回路不通表頭顯示"1"代表溢出，符合常規測量習慣
接地電阻測試儀參數 ----Technical parameter
| 型號 | DER2571 | |
| 名稱 | 數字式接地電阻測試儀、防雷接地電阻測試儀、接地表、地阻儀、接地電阻儀、接地電阻測量儀 | |
| 使用條件 | 環境溫度 | 0℃～+45℃ |
| 相對濕度 | ≤85%RH | |
| 測量范圍及恒流值(有效值) | 電阻 | 0～2Ω(10mA)，2～20Ω(10mA)，20～200Ω(1mA) |
| 電壓 | AC0～19.99V | |
| 測量精度及分辨率 | 精度 | 0～0.2Ω≤±3%±1d |
| 0.2Ω～199.9Ω≤±1.5%±1d | ||
| 1～19.99V≤±3%±1d | ||
| 分辨率 | 0.001Ω、0.01Ω、0.1Ω、0.01V | |
| 輔助接地電阻及地電壓引起的測量誤差 | 允許輔助接地電阻 | RC(C1與C2之間) |
| 0～2Ω，2～20Ω≤1KΩ | ||
| 20～200Ω≤2KΩ | ||
| RP(P1與P2之間)< 40KΩ，誤差≤±5% | ||
| 允許地電壓(工頻有效值) | ≤5V，誤差≤±5% | |
| 電源及功耗 | 最大功率損耗 | ≤2W |
| 直流 | 8×1.5V(AA，R6)電池 | |
| 交流 | 220V/50Hz | |
| 尺寸與重量 | 尺寸 | 220×200×105mm3 |
| 重量 | ≤1.4kg | |
接地電阻測試儀圖片 ----Picture display
面板

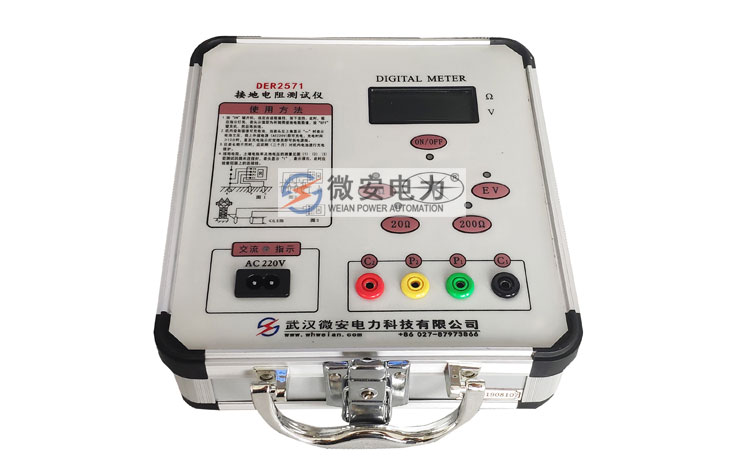

正面

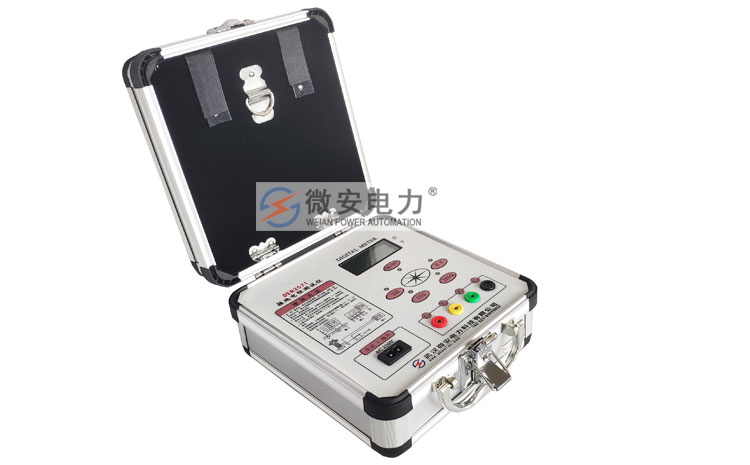

側面

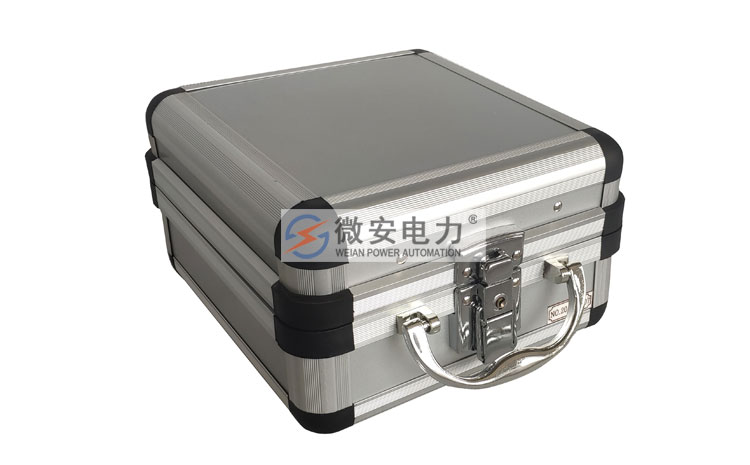

外機箱

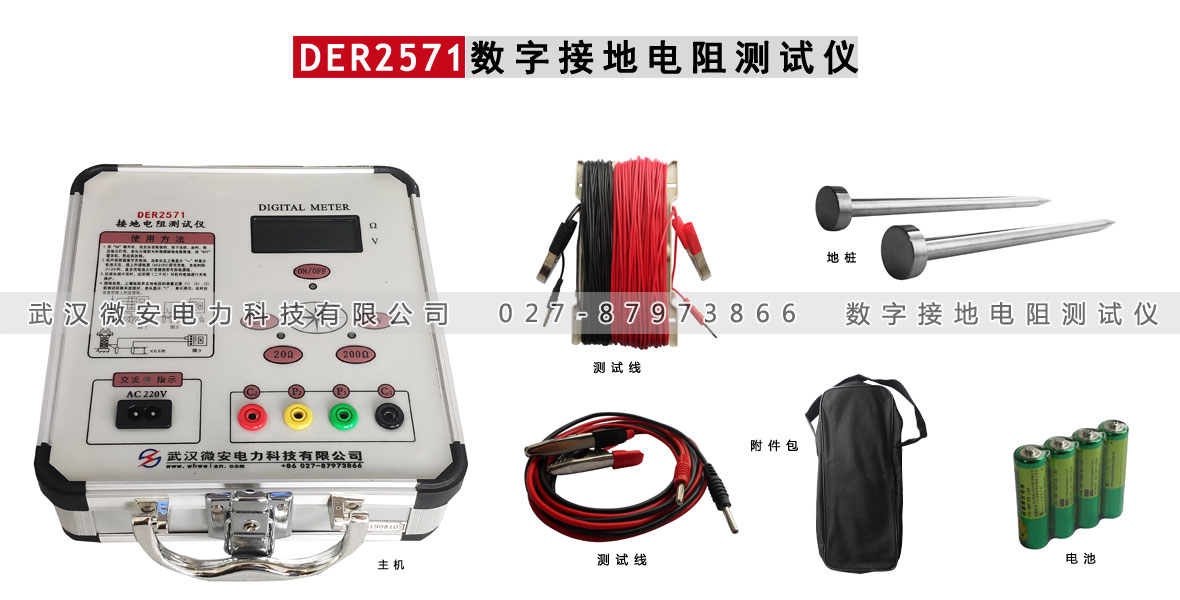

接地電阻測試儀附件配件 --------Accessories
本產品DER2571數字接地電阻測試儀詳細清單請以說明書或代銷合同為準
| 數字接地電阻測試儀 | 1臺 | 1.5米測試線 | 2條（紅黑各一條） |
| 20米測試線 | 1條（黑色） | 40米測試線 | 1條（紅色） |
| 接地探針 | 2根 | 電池 | 8節 |
| 電源線 | 1條 | 檢驗報告 | 1本 |
| 說明書 | 1本 | 合格證 | 1張 |

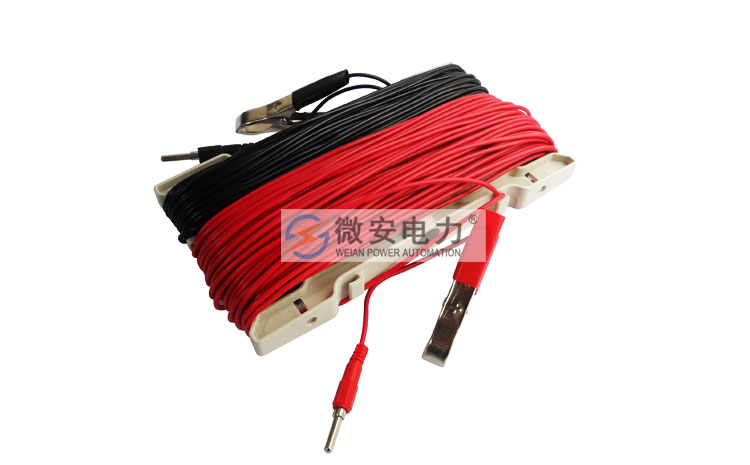

20米黑線/40米紅線

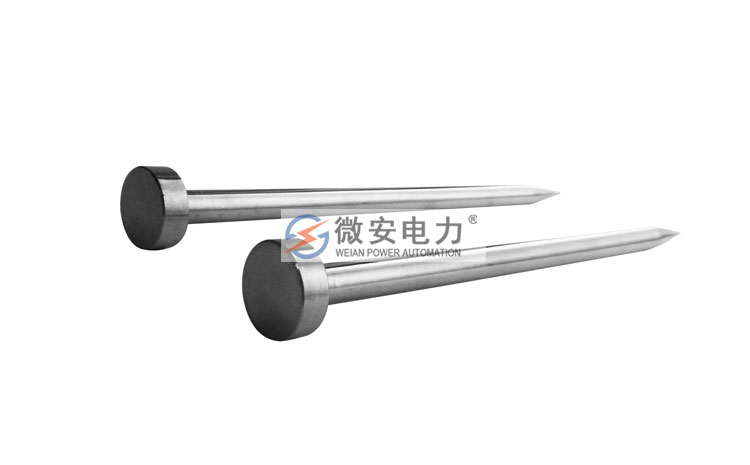

地樁
測試線（1.5m）
附件包/電源線/電池
注 ; 微安電力產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知???
