絕緣電阻測試儀和接地電阻測試儀的區別
絕緣電阻測試儀和接地電阻測試儀的區別
一、絕緣電阻測試儀

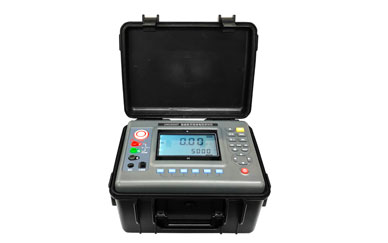

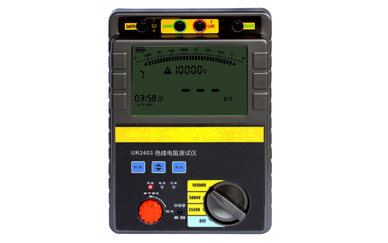

絕緣電阻測試儀又名兆歐表、高壓絕緣電阻測試儀等，用于絕緣電阻的測試。具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。整機美觀高檔，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻
一、接地電阻測試儀
接地電阻測試儀又稱數字接地電阻測量儀、接地電阻測試儀、數字式接地電阻測試儀、數字式接地電阻表及便攜式數字接地電阻測試儀，原理上是由DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波換算數字顯示，測量范圍有0～2Ω，0～20Ω，0～200Ω，三個不同量程，提高顯示的精度。數字接地電阻測試儀采用電子升壓，替代了傳統人工手搖發電工作方式， 該數字接地電阻測試儀是防雷接地必不可少的檢驗測試儀
三、絕緣電阻測試儀和接地電阻測試儀的測試方式區別
（1）絕緣電阻測試儀的測試方式

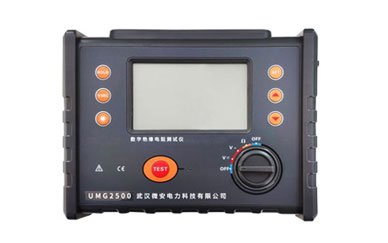

絕緣電阻測試儀是測試電線電纜相間、層間以及中性點之間的絕緣程度，測試數值越高，絕緣性能越好，絕緣電阻的測量可以采用UMG2672電子兆歐表進行測量。
（2）接地電阻測試儀的測試方式

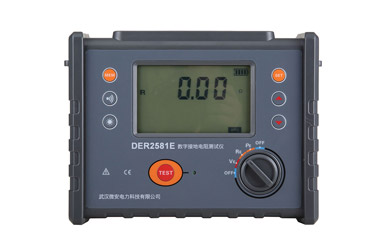

接地電阻測試儀是檢測接地電阻是否合格的電力設備。接地電阻測試儀的測試方式是電氣設備依靠大地連接成同電位，是反應導線或防雷引下線與大地接觸的緊密程度。接地電阻測試儀測量出來的數值大小是保證人身安全的一種有效措施，可采用微安電力生產的DER2571 數字接地電阻測試儀。
四、絕緣電阻測試儀和接地電阻測試儀的原理區別
（1）絕緣電阻測試儀的原理
當使用絕緣電阻測試儀測量絕緣電阻時，把直流電壓U加于絕緣物上，此時有一電流隨時間做衰減性變化，最后 趨于一個穩定值。
通常，絕緣電阻測試儀的電流是電容電流、吸收電流和傳導電流的總和。電容電流Ic，它的衰減速度很快；吸收電流Iaδc，它比電容電流衰減慢得多；傳導電流Inp，它經很短時間就趨于穩定。
利用絕緣電阻測試儀進行測試的過程中，如果絕緣沒有受潮并且表面清潔，瞬變電流分量Ic、Iaδc很快衰減為零，僅剩很小的傳導電流Inp通過，因為絕緣電阻與流通電流成反比，絕緣電阻將上升很快，并且穩定在很大的數值上。反之，如果絕緣受了潮，傳導電流顯著增大，甚至比吸收 電流Iaδc起始值增大更快，瞬變電流成分明顯減少，絕緣電阻值表現很低，并且隨時間的加長而變化甚微。
所以，在絕緣電阻測試儀進行試驗中，一般通過吸收比判斷絕緣的受潮情況，而當吸收比大于1.3時，表明絕緣良好，如果吸收比近于1 時，就表明絕緣受了潮。
（2）接地電阻測試儀的原理
接地電阻測試儀也叫接地電阻測量儀、接地搖表。接地電阻測試的測試原理是，通過被測物的接地電極"E"和供電電極"H(C)"，之間的交流恒電"I"，即可得到接地電阻值"Rx"，發現接地電極"E"和 測量電極"S(P)"之間的位差"V"。
五、絕緣電阻測試儀和接地電阻測試儀的適用范圍不同
（1）絕緣電阻測試儀的適用范圍
絕緣電阻測試儀適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電氣設備等的絕緣電阻的測量。該高壓電子兆歐表是電力、郵電、通信、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的接地電阻測試儀表。
（2）接地電阻測試儀的適用范圍
接地電阻測試儀由DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波換算數字顯示。接地電阻測試儀適用于電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻測試和測量。
