精講實例丨電流互感器的誤差曲線及準確限值系數(ALF)測試分析

電流互感器的交接試驗及預防性試驗項目中，我們經常測試變比、角差、比差、伏安特性誤差曲線等，平時接到客戶在關于互感器測試方面，最多的技術支持的電話就是關于測試結果的分析，今天我們就此問題，讓您一文弄懂如何測試CT誤差曲線及通過誤差曲線分析電流互感器的準確限值系數

在羅列下述知識點以前，先對《復合誤差》及《誤差曲線》的基本定義做如下說明

復合誤差： 穩態情況下，一次電流瞬時值與二次電流瞬時值乘以額定電流比（變比），兩者之差的方均根值。

誤差曲線： 保護用電流互感器在短路電流流過一次繞組時，向二次側傳遞電流信息，為保證繼電保護裝置正確動作，互感器必須有一定的準確度，即復合誤差不超過限值，這個限值有5％和10％兩種。保持誤差限值不變，一次電流倍數與二次負荷的關系曲線通常稱為誤差曲線。

注：CT在過電流情況下，由于勵磁電流波形畸變，二次電流不再是正弦波，無法直接通過電流誤差和相位差規定CT誤差特性，需要用到復合誤差。

準確限制系數（Kalf或者ALF）：穩態情況下，CT能滿足復合誤差要求的最大一次電流值（Ipal）與額定一次電流（Ipn）之比，Kal=Ipal/Ipn。

準確限制系數標準值一般有：5、10、20、30、40。

如CT銘牌標注10P30，則準確級為10P，準確限制系數為30，短路電流不超過30倍的IN，CT的復合誤差不會超過10%。

1、通過誤差曲線判斷CT性能的方法

1）根據實測二次負荷值，對照誤差數據表格或者誤差曲線查找比對。

2）用勵磁特性數據推導誤差曲線。

M=I1M/I1N=Kn×I1/Kn×I2N=10I0/I2N

I1M：一次側最大短路電流、I1N：一次側額定電流、I2N：二次側額定電流、I2：二次電流、I0：勵磁電流、Z2：二次繞組阻抗、E0：二次繞組感應電動勢、Kn：額定電流比。

ZB：10%誤差時，允許的最大負荷阻抗、M：一次最大短路電流倍數。

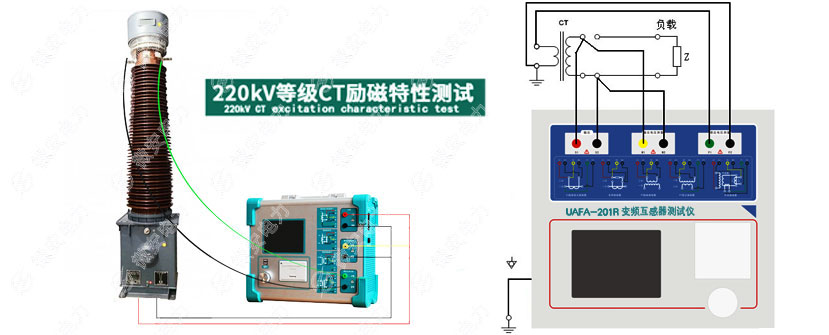

2、如何獲得誤差曲線？

此次我們使用UAFA-201R 變頻互感器測試儀進行測試，測試結果分析：

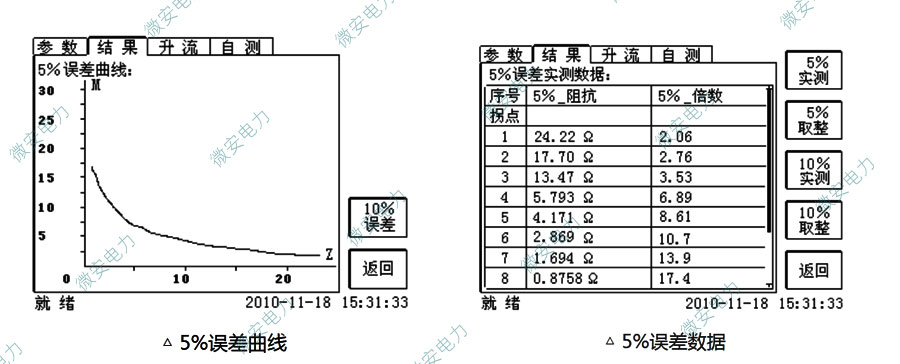

舉例：CT銘牌標注5P10，查5%誤差曲線得最大允許二次阻抗為2.8Ω，可通過實際二次阻抗實測值判斷CT性能是否滿足保護要求。

1）如果實測負荷等效阻抗為1Ω。

表示該CT可以帶動二次側所連接的負荷（包含電纜、保護裝置、測控裝置，表計等），保護動作時，復合誤差小于5%，保護可以正確動作。

2）如果實測負荷等效阻抗為3Ω。

表示該CT帶不動二次側所連接的負荷，CT提前飽和，導致保護拒動。

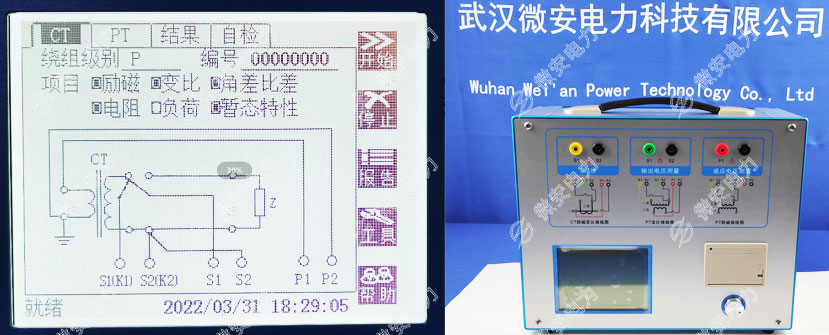

3、準確限值系數測試

使用UAFA-201R 互感器測試儀按照上圖接線方式進行勵磁試驗，參數設置頁面中的負荷請?zhí)钊雽嶋H負荷或者額定負荷。

注意：若實測ALF大于或等于額定值，則CT合格，接下來可進行其他測試。若實測ALF小于額定值，則CT判定為不合格。

舉例：CT銘牌標注10P20，變比為1000:1，保護速斷定值為20A，如何判斷ALF對保護動作的影響？

1）實測值為25。

表示該CT的一次最大工作電流能達到25kA，換算到二次側，最大短路電流可達到25A，并且復合誤差小于10%，速斷可正確動作。

2）實測值為18。 表示該CT的一次最大工作電流最大只能達到18kA，換算到二次側，最大短路電流最大只能達到18A，無法達到速斷動作定值，保護拒動。
