電流互感器ALF/FS值是什么意思

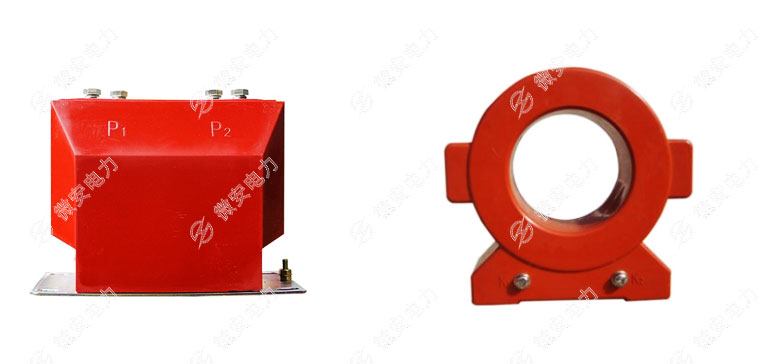

高壓電流互感器的銘牌上常見有ALF/FS值，可你知道這兩個值是代表什么意思嗎，今天微安電力來為你做詳細說明
互感器ALF/FS值的定義
ALF，accuracy limit factor，準確限值系數。額定準確限值一次電流與額定一次電流的比值。
FS，instrument security factor，儀表保安系數。額定儀表一次電流與額定一次電流的比值。

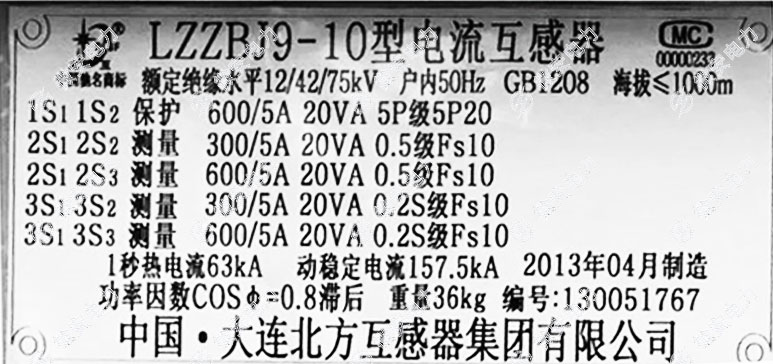

下面的互感器的銘牌圖，我們可以看到有清晰的ALF/FS值標注
互感器ALF值的意義
在弄明白ALF值所表達的意義之前，我們先需要明白互感器的準確級
準確級的定義為：對電流互感器所給定的等級。互感器在規定使用條件下的誤差應在規定限度內。
對保護用電流互感器，以該準確級在額定準確限值一次電流下所規定的最大允許復合誤差百分?jǐn)?shù)標稱，其后標以字母“P”表示保護。保護用電流互感器的標準準確級為5P和10P。
然后我看到上圖顯示的1S1 、1S2的級別為5P20 。
5P20的含義為：該保護CT一次流過的電流在其額定電流的20倍以下時，此CT的誤差應小于±5%。
即互感器的ALF值為 20 ，該值的大小可以準確的表達電流互感器磁芯抗飽和的特性，是衡量磁芯好壞的重要指標。
互感器FS值的意義
FS值及互感器儀表保安系數，互感器儀表保安系數越小，由互感器供電的電器越安全。
300/5A 20VA 0.5級Fs10：一次/二次額定電流之比為300/5，額定輸出為20VA，準確級為0.5級，儀表保安系數為10，即當一次電流超過其額定電流的10倍時，二次電流復合誤差將會超過10%。
