10kv電纜做耐壓試驗選多大串聯諧振

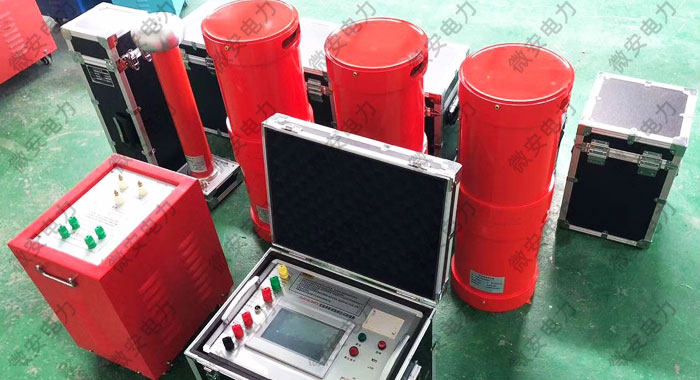

10kV電纜在進行交流高壓耐壓試驗時，主要是根據其電容量大小進行串聯諧振試驗裝置容量的大小。電纜電容量是由電纜長度及截面確定的，所以也可以通俗的理解為我們要根據電纜的長度、截面積、試驗電壓三者決定了諧振試驗裝置的容量。

一、10kV電纜的試驗電壓

首先要明確下這10KV是6/10KV；還是8.7/10KV，這兩種10KV對電壓要求的耐壓試驗是不相同的， 其次是進行預防性試驗還是交接試驗，或者是出廠試驗，其中交接試驗的電壓值是2.5U0，即8.7/10kV電纜的交接試驗電壓為21.75kV.

如果是按照《GB/T12706-2008》標準規定對電纜進行出廠試驗，則出廠試驗電壓可達30.5kV

二、10kV電纜串聯諧振選型計算

串聯諧振容量≥試驗電壓*試驗電流

試驗電壓在上面已經說明白過

試驗電流=2πfcu

2π是常數，即2*3.14

f是頻率，選型計算時按照35Hz選擇

c是電纜電容量，根據電纜長度界面查表計算得知，或聯系微安電力技術得知

u是試驗電壓，10kV交接取21.75kV，電纜廠家按照30.5kV取

三、10kV電纜串聯諧振耐壓試驗選型實例

某單位10kV/300mm2電纜1km交流耐壓試驗，電容量≤0.3755uF，試驗電壓21.75kV，試驗時間5min

則試驗電流=2*3.14*35Hz*0.3755μF*21.75kV=1.8A

串聯諧振容量=21.75kV*1.8A=39.15kVA

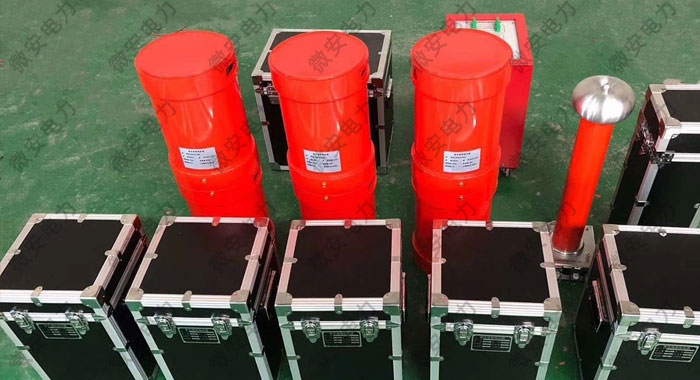

配備串聯諧振試驗裝置所需要的最低容量39.15kVA， 可以選擇44kVA/44kV變頻串聯諧振耐壓試驗裝置。
