手持式便攜繼電保護測試儀-全觸屏操作

一、手持式便攜繼電保護測試儀簡介

本款手持式便攜式繼電保護測試儀采用10.4全觸摸液晶電容屏，搭載DSP+FPGA架構，上位機采用linux系統，響應速度快，操作便捷，滿足對線路保護、母線保護、變壓器保護、發變組保護等各種微機保護裝置以及備自投等裝置進行測試...

儀器具有2對開關量輸入及2對開關量輸出，可承受0～250V電位接點，智能自動識別接點類型

二、手持式便攜繼電保護測試儀參數

• 標準模擬量電壓電流輸出
• 交流電流輸出：AC 3×10A/100VA
• 交流電壓輸出：AC 4×120V/60VA
• 交流輸出精度：0.1%
• 直流電流輸出：DC 3×（±10A）/100VA
• 直流電壓輸出：DC 4×（±160V）/60VA
• >相位：0~360°
• 相位準確度：＜0.5°
• 輸出頻率：10~1200Hz
• 頻率準確度：＜ 0.01Hz
• 疊加諧波：0~24次諧波
• 開關量：8路開入，4路開出
• 重量：6KG

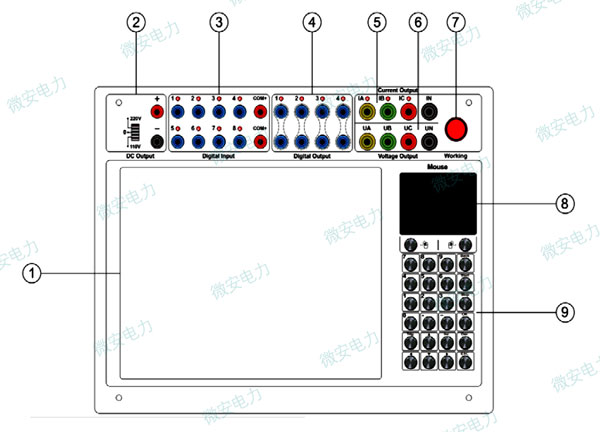

三、手持式便攜繼電保護測試儀結構

• 1. 顯示屏
• 2. 裝置輔助電源
• 3. 開關量輸入
• 4. 開關量輸出
• 5. 三相電流輸出端子
• 6. 三相電壓輸出端子
• 7. LED 工作指示
• 8. 觸摸板
• 9. 鍵盤

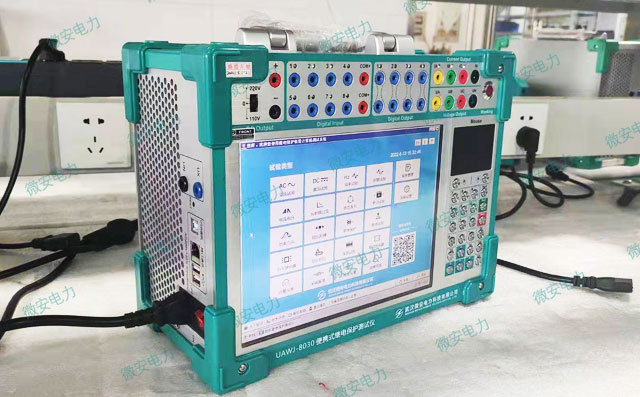

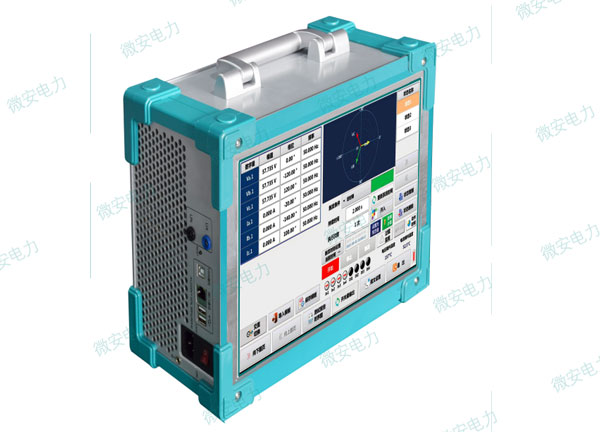

以上就是手持式便攜繼電保護測試儀的參數及展示，最后再附幾張實物圖供大家欣賞
