高壓電纜的交流耐壓試驗怎么做？

高壓電纜耐壓試驗一般可分為分工頻交流耐壓試驗和直流耐壓試驗兩種。由于電纜交、直流電壓下的電壓分布是不相同的,交流電壓是按介質的電容成反比分布,直流電壓是按介質的電阻成正比分布。因此,交流耐壓試驗符合設備絕緣實際運行情況,能更有效地發現絕緣缺陷，而直流耐壓試驗由于對電纜損壞極大,且不能有效發現電纜的絕緣缺陷，如今已被淘汰，這里就不做討論。今天微安電力就帶領大家一起了解電纜交流耐壓試驗的意義和步驟。

一、電纜交流耐壓試驗意義

橡塑電纜在完成安裝和新做終端頭后不進行直流耐壓 ， 而以交流耐壓試驗完成對絕緣的檢測 。多年的實踐經驗和國內外研究表明 ， 橡塑電纜在現場進行交流耐壓試驗 ，是檢驗其絕緣優劣最為有效的方法 。

二、電纜交流耐壓試驗優點：

1.電場分布在交流和直流下是不相同的 ，直流電場分布取決于電阻率 ，而交流電場分布則由介電系數決定 。橡塑電纜是由多種介質 、多種材料構成的 ，故在直流耐壓時不能真實地反映電纜特性 。

2.橡塑電纜的電阻系數既和溫度有關 ， 又和電場強度大小有關 。在直流電壓作用下， 由于溫度及電場強度的變化 ， 使電阻系數也變化 ，導致絕緣層各處場強分布改變 ， 即在同樣厚度的絕緣層 ，由于溫度上升 ，其擊穿電壓下降 。

3.交流耐壓比直流耐壓不能發現機械損傷等缺陷 。

5.由于空間電荷的作用 ， 當電纜或接頭在直流電壓下閃絡或擊穿 ， 可能損傷正常絕緣， 造成多點擊穿 。

6.由于橡塑電纜結構具有 “記憶性 ”，這個記憶力是由于單相應力 （直流耐壓 ）作用下產生的 ，一旦電纜有了由于直流耐壓而引起的 “記憶性 ”，它就需要很長時間來釋放 ， 這種直流偏壓一旦使電纜運行 ，直流偏壓就疊加在交流電壓的峰值上 ，產生過電壓 ，遠超過電纜的額定電壓 ， 足以損壞電纜 。

7.因此 ，橡塑電纜需要進行交流耐壓試驗

三、電纜交流耐壓試驗需要的設備

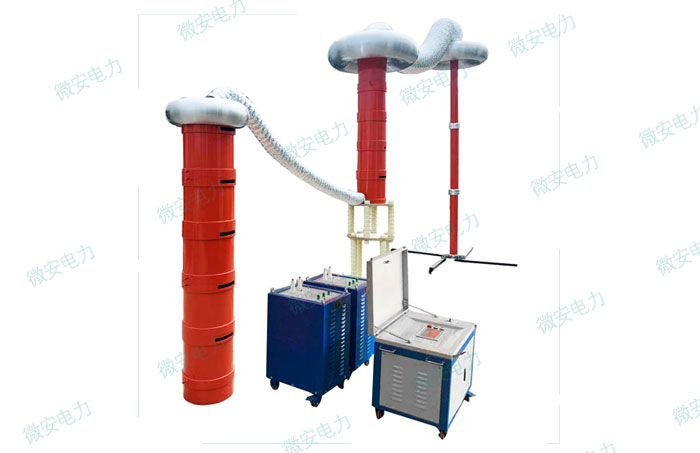

電纜因其電容量較大，通常我們都是使用串聯諧振試驗裝置或超低頻高壓發生器。推薦是選用串聯諧振試驗裝置

裝置選取需注意其電壓及容量要滿足試驗需求。

四、電纜交流耐壓試驗接線

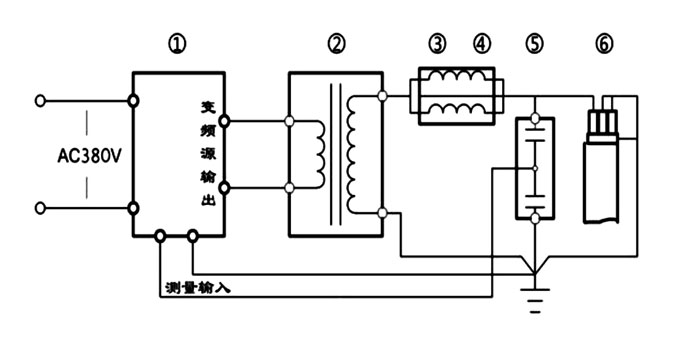

上圖為電纜進行交流耐壓試驗時串聯諧振試驗裝置的接線原理圖

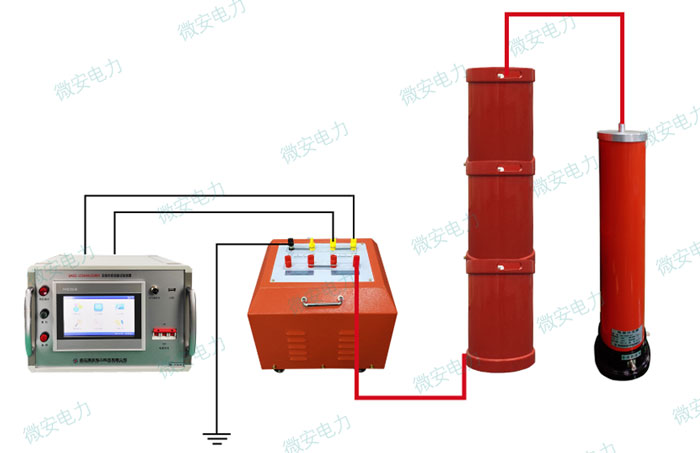

上圖為電纜進行交流耐壓試驗時串聯諧振試驗裝置的實物接線圖

五、電纜交流耐壓試驗步驟

1.將被測相電纜充分放電接地 ，將測試儀的變頻控制源 、勵磁變壓器 、電抗器按要求接好 。

2.將被測相電纜一端芯線用高壓屏蔽線引到串聯諧振的高壓輸出端上 ，將其余兩相芯線兩端短路接地 。并將所有電纜的外護套短路接地

3.將被測相電纜芯線上的接地取下 ，接通電源 ，合上電源刀閘

4.開始加壓 ，加壓至電壓點停留 1H 時.

5.在耐壓試驗內若未出現異常 ，儀器自動降壓停止高壓輸出，打印數據留檔

6.其余兩相重復上述試驗過程

7.三相耐壓結束后先用放電棒經電阻放電 ，再直放，最后將三相電纜短接接地1min，使其被充分放電

8.拆除儀器，恢復現場

六、試驗注意事項

1.試驗前 ， 根據其電容量及試驗電壓估算試驗電流大小 ， 判斷試驗設備容量是否足夠 。

2.試驗現場應圍好遮攔并掛好標示牌 ，并派專人監護 。試品應與其他設備斷開并保持足夠的安全距離 。試驗場地周圍必須有防止誤入試驗場地的措施 。

3.試驗前 ， 要對電纜充分放電 ，將電纜的外護套和非被試相可靠接地 。接好試驗接線后 ，應由有經驗的人員檢查 ，確認無誤后方可準備升壓 。

4.電力設備絕緣的擊穿或閃絡 、放電取決于交流試驗電壓峰值 。在交流耐壓試驗中， 被試電力設備被擊穿或者產生閃絡 ，通常主要取決于交流試驗電壓的峰值 。只是由于交流電壓波形在峰值時 ，絕緣中的瞬電場強度達到最大值 ， 若絕緣不良 ， 一般都在此時發生擊穿或閃絡 、放電 。

5.升壓過程中時刻關注試驗儀器的變化 ， 升至規定試驗電壓后 ，開始計時 ，時間到后 ， 緩慢均勻降下電壓 。不允許不降壓即跳開電源開關 。因這樣操作會產生很高的操作過電壓 ，極有可能損壞設備絕緣 。

6.試驗中若發現試驗設備或試品有異常聲響 、冒煙 、 冒火等 ，應立即降下電壓 ， 拉開電源 ，在高壓側掛上地線后 ，查明原因 。

7.耐壓前后均應測量電纜的絕緣電阻 ，應該沒有明顯的變化
