電壓互感器(PT)勵磁特性拐點電壓合格標準

發布時間:2022-11-06 18:17:07 閱讀次數: 872次

電壓互感器勵磁特性測試又稱互感器伏安特性測試，對于新投的電壓互感器(PT)，交接時必須測量勵磁特性，要求拐點電壓大于1.9Um/√3，拐點電壓下的勵磁電流應小于1 A，三相勵磁電流差不應超過30%...........

互感器勵磁特性測試又稱互感器伏安特性測試，日常檢修中對于電流互感器（CT）勵磁特性測試及拐點電壓測試均已是常規試驗了，其結果的分析在前面《如何通過伏安特性測試誤差曲線結果判斷互感器是否合格？》已經詳解過了

但對于電壓互感器(PT)的勵磁特性及拐點電壓測試，有許多試驗工作者們不太了解其合格的判定標準，下面就簡單交流一下。

請注意，本文中所描述的測試要求及判斷標準均引用自國網公司十八項重大電網反事故措施（修訂版）

一、 10kV電壓互感器勵磁特性測試要求

10kV PT勵磁特性測量點應至少包括0.2Un、0.5Un、0.8Un、1.0Un、1.2Un、1.5Un、1.9Un、2.07Un、2.28Un等9個點，（其中U為二次繞組標稱額定電壓，下同）格式如下：

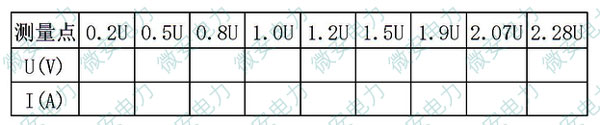

電壓互感器(PT)勵磁特性測試數據格式

二、 35kV電壓互感器勵磁特性測試要求

35kV PT勵磁特性測量點應至少包括0.2Un、0.5Un、0.8Un、1.0Un、1.2Un、1.5Un、1.9Un、2.0Un、2.20Un等9個點

35kV電壓互感器勵磁特性測試數據格式

三、電壓互感器(PT)拐點電壓合格標準

1、對于新投的電壓互感器，交接時必須測量勵磁特性，要求拐點電壓大于1.9Um/√3，拐點電壓下的勵磁電流應小于1 A，三相勵磁電流差不應超過30%

2、對于已投運的電壓互感器，應在停電時復測勵磁特性數據并存檔保存；對拐點電壓低于1.5Um/√3時，應爭取進行更換處理；對拐點電壓高于1.5Um/√3且低于1.9Um/√3時，可通過安裝相應消諧裝置來減少或抑制諧振過電壓；對拐點電壓高于1.9Um/√3時，在未發生過高壓熔絲熔斷或互感器損壞情況下，可暫時不安裝消諧裝置。

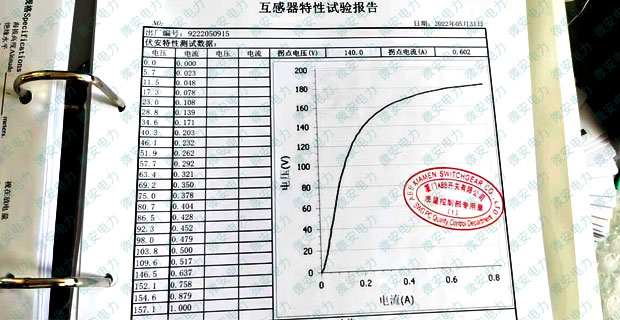

電壓互感器勵磁特性測試數據
