電壓互感器PT勵磁特性試驗方法
發布時間:2022-11-25 11:10:40
閱讀次數: 872次
電壓互感器勵磁特性試驗是用于檢查電壓互感器鐵芯質量，鑒別電壓互感器磁化曲線的飽和程度，判斷電壓互感器有無匝間短路，也可用于根據磁飽和特性配置正確的互感器，可有效避免電壓互感器產生磁鐵諧振，產生過電壓
電壓互感器，簡稱PT，當然也有簡稱TV和YH的，它是電力系統中重要的組成部分，目前按類別主要分為電磁式和電容式兩種，本文是介紹關于電磁式PT的勵磁特性試驗方法。
一、試驗?zāi)康?/h4>
電壓互感器勵磁特性試驗是用于檢查電壓互感器鐵芯質量，鑒別電壓互感器磁化曲線的飽和程度，判斷電壓互感器有無匝間短路，也可用于根據磁飽和特性配置正確的互感器，可有效避免電壓互感器產生磁鐵諧振，產生過電壓
二、試驗所需設備
UAFA-401 互感器特性綜合測試儀
三、試驗接線
1、先將電壓互感器的一次繞組AX端高壓線拆解，并與互感器本體保持足夠的安全距離，
2、將互感器特性綜合測試儀的電壓輸出端接入電壓互感器的二次端，其他不用的二次端，保持開路狀態即可。
四、試驗步驟

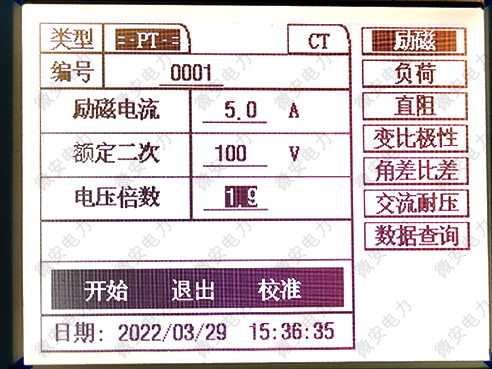

1、選擇到PT測試模塊，輸入勵磁電流，額定二次電壓，電壓倍數
2、需要注意的是，電壓倍數的設置， 按照規范，10kV電壓互感器是需要測試到2.28倍的Un的，現場根據額定電壓進行設置，一般不超過3倍, 不過一般拐點都沒有這么高，我們一般還是都設置到1.9倍就夠用了。
五、試驗結論
在得到測試結果后，對于結果的判斷可選擇與出廠數據對比，如沒有出廠數據，可參考規范進行判定，具體的PT電壓互感器勵磁特性合格標準可參考前文《電壓互感器(PT)勵磁特性拐點電壓合格標準》
