10kV電纜絕緣電阻測試方法
發布時間:2022-12-05 18:46:38
閱讀次數: 872次
電纜絕緣電阻測試不同于變壓器和開關柜等試品的測試，由于電纜具有較大的電容量，在測試過程中經常出現數據跳動變化，從而得不到準確的測試結果，所以我們需要在測試過程中使用正確的測試方法.....
一、電纜絕緣電阻測試方法
1、首先將安裝好的電纜，充分放電后與其它設備在連接處拆下，將電纜接頭擦拭干凈，并設備保持一定的安荃距離。
2、絕緣電阻表測量1kv及以下的電纜用1kv絕緣電阻表；1kv以上的電纜用2500v絕緣電阻表（UMG-3127A輸出250V 、500V、1000V、2500V和5KV 五檔）。
3、測電纜絕緣前，必須檢查巷道周圍10米內瓦斯?jié)舛鹊蛪?.5%方可進行測試。
4、測量時要先將絕緣電阻表放平，開機正常顯示OL（儀器開機自檢）

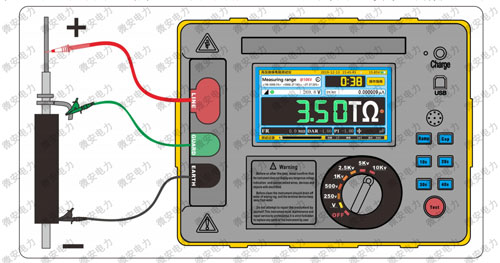

5、測量時應先測量A、B、C三相對地絕緣電阻，在測量A、B、C相間絕緣，zui后測量地線對絕緣皮的絕緣。測量時另一端安排專人看守，防止電纜相間接觸或者接地。
6、接好線之后，選擇合適的電壓檔位，按測試鍵開始測試即可，停止測試前，應將表線與電纜的連接斷開，以免電纜向絕緣電阻表反充電，測量完畢需將電纜線芯對地放電。
7、電纜絕緣要求，新電纜1kv及以下不低于50MΩ，6kv不低于100MΩ。運行中的高壓電纜絕緣一般不低于50MΩ，低壓電纜一般不低于2MΩ。
