技術分享-輸電線路正序電容的測試方法

發布時間:2023-01-10 13:52:53 閱讀次數: 872次

電纜的正序電容一般是在110kv及以上架空電路中需要測量，它采用的是異頻線路參數測試儀，試驗內容除了正序電容之外還包括，正序阻抗，零序電容，零序阻抗，互感和耦合電容等參數

電力試驗設備廠家

電纜的正序電容一般是在110kv及以上架空電路中需要測量，它采用的是異頻線路參數測試儀，試驗內容除了正序電容之外還包括，正序阻抗，零序電容，零序阻抗，互感和耦合電容等參數。

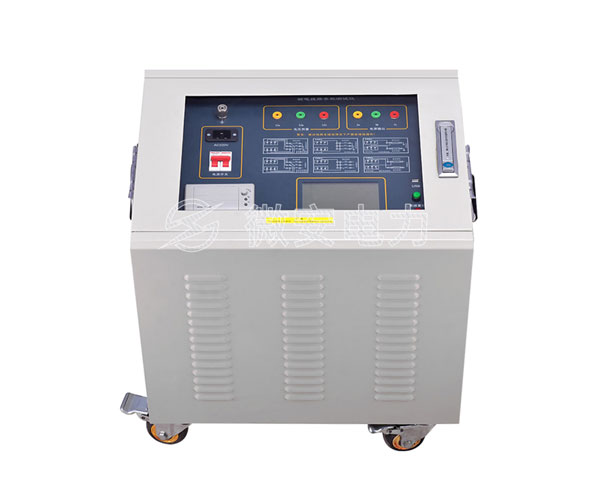

UAXL-Y異頻線路參數測試儀———儀器采購 :張經理 153-7708-1310 （微信同號）

一、正序電容測試方法

測量線路正序電容之前要做好防護措施，防止感應電勢觸電，將測量端的線路掛上接地線或合上地刀可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，在測試儀器接線確認接好完成后，再取下接地線或分開地刀的接地，以保證設備和操作人員的安全。測試儀器出去的黃、綠、紅三色測試線盡量懸空，以免感應高壓放電擊穿測試線！

1、接線:在進行測量時，線路的末端開路，在首端加三相電壓，計算正序參數時，電壓取末端三相的平均值，電流同理取三相平均值，功率取功率表的代數和，計算每公里線路對地的正序參數，即正序電導，正序電納和正序?qū)Ъ{。

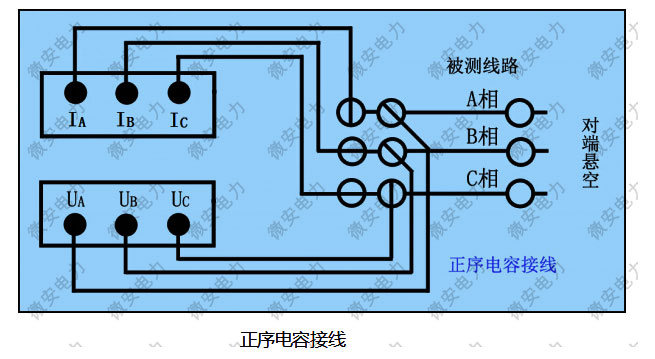

正序電容測量的接線圖可參考下圖。

正序電容測試接線圖
