異頻線路參數測試儀簡介 ----Product introduction
UAXL-Y輸電線路異頻參數測試系統及輸電線路異頻參數測試儀又稱異頻線路參數測試儀及線路參數測試儀，輸電線路異頻參數測試儀針對線路異頻參數測試間耦合越來越嚴重，導致線路之間異頻參數測試的干擾大而影響測試精度而設計的一款異頻線路參數測試儀，該異頻線路參數測試儀是鐵路單位、電力試驗檢修單位的必備輸電線路異頻參數測試儀。
UAXL-Y輸電線路異頻參數測試系統是武漢微安電力研發中心針對線路間耦合越來越嚴重，導致線路之間測試的干擾大而影響測試精度而設計的一款異頻參數測試系統，該輸電線路異頻參數測試儀是鐵路單位、電力試驗檢修單位的必備測試儀，該輸電線路異頻參數測試系統由集成異頻測試電源、測量儀表、數學模型電路于一體的異頻綜合測試系統，輸電線路異頻參數測試系統消除現場強干擾的影響，獨特采用47.5Hz和52.5Hz的輸出頻率測試，保證測試儀設備的安全，能極其方便快速、準確地測量輸電線路的工頻參數。

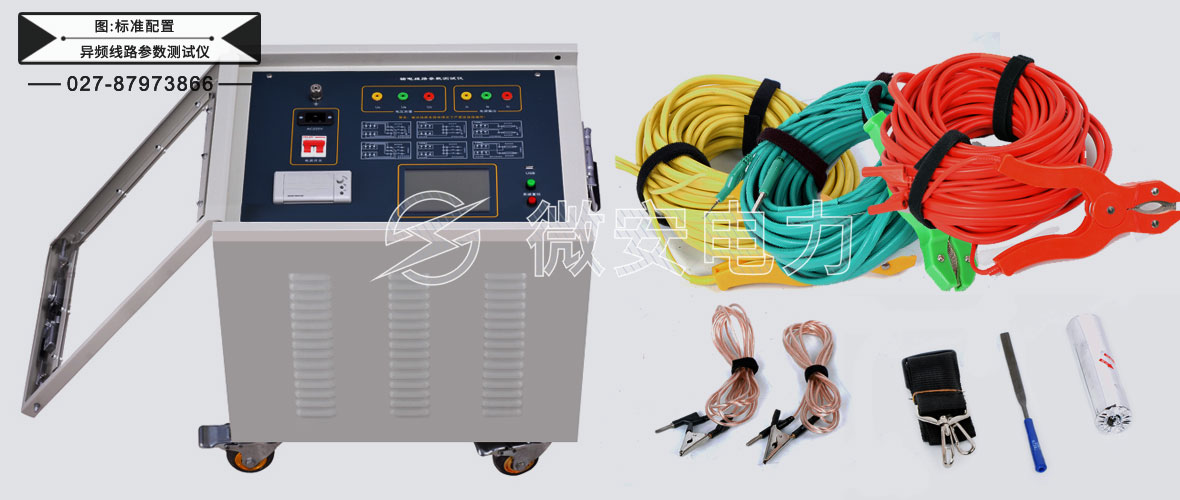

異頻線路參數測試儀-標準配置
產品選型 ----Product selection
| 名稱 | UAXL-Y系列抗異頻線路參數測試儀 | |||||||||
| 說明 | 表格中"●"代表為有該功能 | |||||||||
| 型號/功能(A) | 抗感應電壓 | 抗干擾電流 | 感應電壓測試 | 結構 | 零序阻抗 | 正序阻抗 | 線路互感 | 正序電容 | 零序電容 | 耦合電容 |
| UAXL-Y10 | 10kV | 30A | 一體式 | ? | ? | ? | ? | ? | ? | |
| UAXL-Y20(薦) | 30kV | 60A | ? | 一體式 | ? | ? | ? | ? | ? | ? |
| UAXL-Y20F | 30kV | 60A | ? | 分體式 | ? | ? | ? | ? | ? | ? |
異頻線路參數測試儀參數 ----Technical parameter
| 型號 | UAXL-Y系列 | |
| 名稱 | 異頻線路參數測試儀、輸電線路參數測試儀 | |
| 使用條件 | -20℃～50℃ | RH＜80% |
| 抗干擾原理 | 變頻法 | |
| 電 源 | AC 220V±10% | 發電機≧3KW |
| 電源輸出 | 最大輸出電壓 | AC250V |
| 電壓精度 | 0.5% | |
| 電流精度 | 0.5% | |
| 最大輸出電流 | 8A | |
| 輸出頻率 | 45Hz、55Hz | |
| 測量范圍 | 電容 | 0.01～30µF |
| 阻抗 | 0.01～400Ω | |
| 阻抗角 | -90°～+90° | |
| 測量分辨率 | 電容 | 0.0001µF |
| 阻抗 | 0.0001Ω | |
| 阻抗角 | 0.0001° | |
| 測量準確度 | 電容：≥1µF時，±1%讀數±0.01µF； ＜1µF時，±2%讀數±0.01µF； | |
| 電阻： ≥1Ω時，±1%讀數±0.01Ω； ＜1Ω時，±2%讀數±0.01Ω； | ||
| 阻抗角：±0.2°(電壓＞1.0V） ±0.3°(電壓:0.2V～1.0V)； | ||
| 抗干擾電流 | 基礎款40A / 高配款為60A | |
| 抗感應電壓 | 基礎款10KV / 高配款為30KV | |
| 外型尺寸 | 550（L）×430（W）×530（H） | |
| 存儲器大小 | 200 組 支持U盤數據存儲 | |
| 重 量 | 60Kg | |
異頻線路參數測試儀圖片 ----Picture display

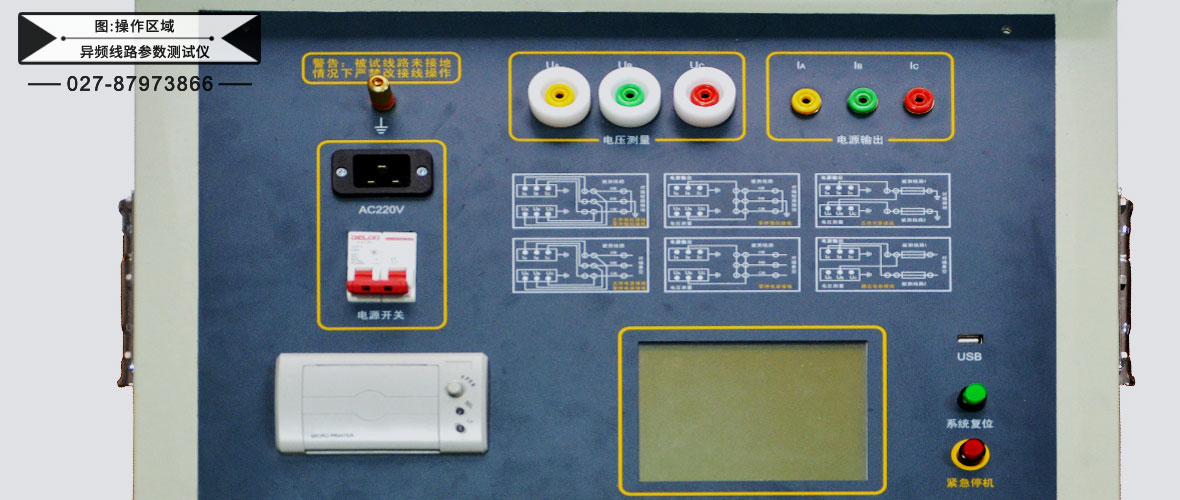

異頻線路參數測試儀-操作區域

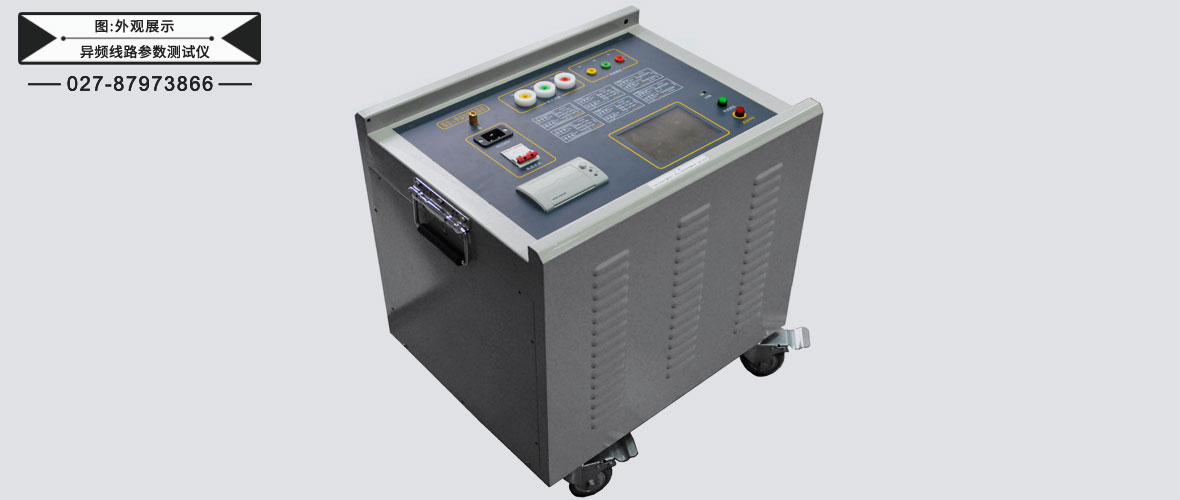

異頻線路參數測試儀-外觀展示(一體機)
異頻線路參數測試儀附件配件 --------Accessories
本產品UAXL-Y異頻線路參數測試儀詳細清單請以說明書或代銷合同為準
| 異頻線路參數測試儀 | 1臺 | 說明書 | 1本 |
| 測試電源輸出線 | 1套 | 合格證 | 1張 |
| 電源線 | 1根 | 保險管 | 10只（100mA） |
| 打印紙 | 1卷 | 接地線 | 1條 |
| U盤 | 1個 | 檢驗報告 | 1本 |
