電力變壓器交接試驗項目及意義

電力變壓器交接試驗是指變壓器安裝以后，交付投運以前所進行的試驗。電力變壓器交接試驗的意義有兩個：

一、電力變壓器交接試驗項目

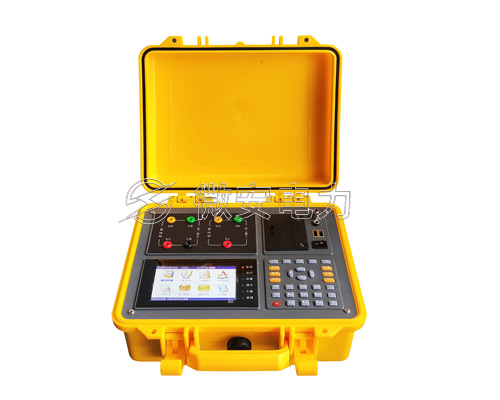

變壓器變比測試儀———儀器采購 :張經理 153-7708-1310 （微信同號）

根據GB-50150-91電氣裝置安裝工程電氣設備交接試驗標準規定，電力變壓器的交接試驗項目,具體步驟如下：

(1)測量繞組連同套管的直流電阻。

(2)檢查所有分接頭的變壓比。

(3)檢查變壓器的三相接線組別和單相變壓器引出線的極性。

(4)測量繞組連同套管的絕緣電阻、吸收比或極化指數。

(5)測量繞組連同套管的介質損耗角正切值tanδ。

(6)測量繞組連同套管的直流泄漏電流。

(7)繞組連同套管的交流耐壓試驗。

(8)繞組連同套管的局部放電試駐。

(9)測量與鐵心絕緣的各緊固件及鐵心接地線引出套管對外殼的絕緣電阻。

(10)非純瓷套管的試驗。

(11)絕緣油試驗。

(12)有載調壓切換裝置（以下按GB10238稱有載分接開關)的檢查和試驗。

(13)檢查相位。

(14)額定電壓下的沖擊合閘試驗。

(15)測量噪聲（以下拄GB7328-87稱聲級測定）。

對于1600kVA以上油浸式電力變壓器，交接試驗時原則上15項試駐都應進行，而其他變壓器可酌情減少。

二、電力變壓器交接試驗意義

(1)檢驗變壓器安裝后的質量狀況

大型電力變壓器從工廠內例行試驗（以下簡稱出廠試驗）合格到投入電網運行，要經過一個復雜的運輸和安裝過程。經過這個過程之后的變壓器的質量狀況，與出廠試驗時相比較，會發生不同程度的變化，有時甚至可能發生破壞性的變化。

(2)建立變壓器長期運行的比較基準

    由于變壓器安裝后的質量狀況與出廠試驗時的狀況有所不同，作為運行的比較基準交接試驗結果更為直接。所以為運行建立基準，是變壓器交接試驗的更為深遠的目的。也正因?yàn)檫@個目的，對試驗提出更嚴格的要求。因?yàn)槿绻f(shuō)，僅為了滿足判定變壓器能不能投運，交接試驗的準確度差一些也還過得去的話，則作為比較基準，就必須進行嚴格的試驗。

變壓器有載分接開關測試儀———儀器采購 :張經理 153-7708-1310 （微信同號）

總而言之，按照國家標準規定，電力變壓器交接試驗是為了驗證變化的程度是否在不影響變壓器安全運行的限度之內，應當全面認識交接試驗的目的，并按照步驟正確操作，努力做好交接試驗工作。
