油浸式試驗變壓器結構特點及使用注意事項

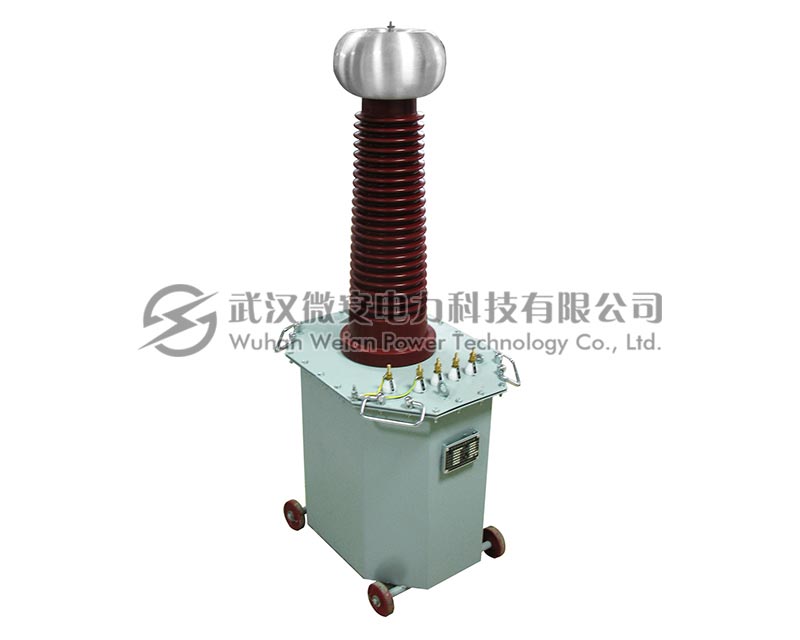

油浸式試驗變壓器結構特點

油浸式試驗變壓器具有各個電壓等級及容量規格，小容量的與大容量的結構還不一樣，因?yàn)槿萘吭酱螅囼?yàn)變壓器的功率就越大，我們以30KVA以下的油浸式試驗變壓器為例，來進行結構說明，30KVA以下的油浸式試驗變壓器采用單框芯式鐵芯結構。初級繞組繞在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。當然在10KVA以下的規格中，還可以設計成雙框結構，這樣就可以設計成超輕型的試驗變壓器，

儀器特點         1.采用軸對稱不等邊八角形外殼獨特結構方式；可輸出雙高壓。         2.油箱內油面低于油箱沿，避免了漏油現象。         3.接線柱在箱蓋上，避免了碰撞，提高了機械和電氣性能。         4.產品具有結構緊湊、電氣性能穩定，容量足、體積小、重量輕、使用和維護方便等特點。

油浸式試驗變壓器使用注意事項

注意事項         1、試驗人員應做好責任分工,設定好試驗現場的安全距離,仔細檢查好被試品及試驗變壓器的接地情況,并設有專人監護安全及觀察被試品狀態工作。         2、被試品主要部位應清除干凈，保持絕對干燥，以免損壞被試品和帶來試驗數值的誤差。         3、對大型設備的試驗，一般都應先進行試驗變壓器的空升試驗，即不接試品時升壓至試驗電壓，以便校對好儀表的指示精度，調整好放電球隙的球間距。         4、做耐壓試驗時升壓速度不能過快，并防止突然加壓，例如調壓器不在零位的突然合閘，也不能突然斷電，一般應在調壓器降至零位時分閘。         5、在升壓或耐壓試驗過程中，如發現下列不正常情況，1 電壓、電流表指針擺動很大，2 被試品發出不正常響聲，3 發現絕緣有燒焦或冒煙現象，應立即降壓，切斷電源，停止試驗并查明原因。
