使用便攜式繼電保護測試儀做備自投試驗_實戰篇
備自投試驗是指在停運供電線路以后,使用專業的繼電保護測試儀器,模擬各種故障情況下的電壓,電流 ,用以校驗備用電源自動投入裝置的動作邏輯是否正確。
備用電源自動投入裝置是指當線路或用電設備發生故障時，能夠自動迅速、準確地把備用電源投入用電設備中或把設備切換到備用電源上，保障不斷電,常見的有雙電源備自投,和多電源進線備自投. 今天以常見的雙電源備自投為例進行實操演示

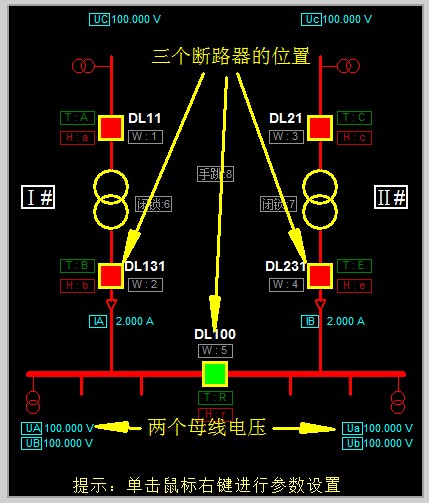

雙電源進線備用電源自動投入裝置的主要判據是兩路母線電壓和三個開關的位置, 正常情況下是兩路母線分別正常運行,中間的母聯斷路器處于分位，即DL131、DL231合，DL100分（紅色代表合并，綠色代表斷開）,如下圖
在一路母線遇到故障后, 會立即失壓,此時備自投裝置會立刻動作,自動跳開故障母線,合上母聯斷路器，恢復兩條線路的供電，即DL131或DL231分，DL100合
一、便攜式繼電保護測試儀校驗備自投的方法一
因三相繼保儀輸出只能輸出4路電壓 ，我們無法同時輸出6路電壓進行分別控制 ，而校驗備自投裝置 ，我們需要分別校驗I母失壓和Ⅱ母失壓，所以我們需要額外準備2個空氣斷路器。
便攜式繼電保護測試儀校驗備自投的操作方法一

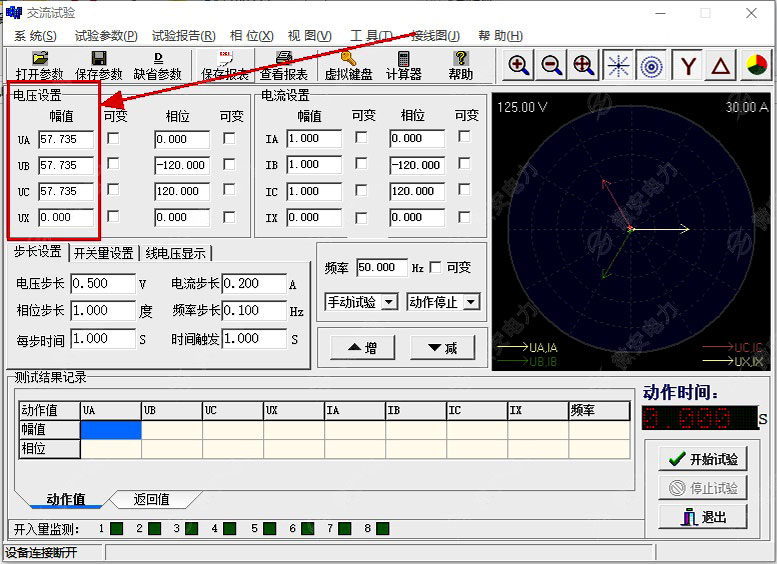

1、打開三相繼保儀的"交流試驗"模塊，設定好母線額定電壓,通常從電壓互感器(PT)過來的額定線電壓是100V，繼電保護儀上設置的都是相電壓,由于線電壓與相電壓存在√3倍的換算關系,所以繼保儀上的UA、UB、UC設置為57.735V即可，將備自投的保護跳閘出口接入到繼保儀的開關量輸入。
2、將繼保儀的輸出線 , 接到空氣開關的一端， 空氣開關的另外一端給到備自投裝置 ，空氣開關處于合位
3、檢查備自投裝置的軟壓板與硬壓板是否都在投入狀態,斷路器是否都在工作位置 ,
3、在三相繼保儀上,點擊“開始試驗” ，此時兩路母線都帶電壓 ，接著手動斷開任意一路空氣開關 ，一路母線立即失壓力，等待備自投裝置動作。
4、反相重復此操作，試驗另外一路母線失壓。
二、便攜式繼電保護測試儀校驗備自投的方法二

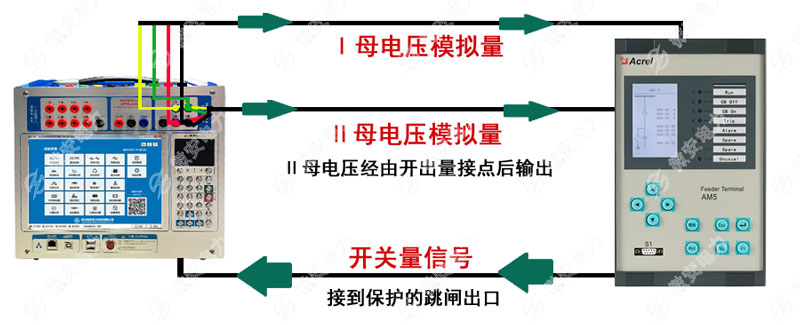

將繼保儀的Ua、Ub、Uc接入備自投裝置的I母電壓輸入端子，然后將此組電壓輸出端子并聯出一組電壓線，接在繼保儀開關量輸出的1.2.3.4接點，再由繼保儀的1.2.3.4開出接點接到備自投裝置的II母電壓。 此時 繼保儀的開出接點充當一個三相空開，可以由軟件控制分合，模擬II母有壓和失壓。 需要模擬I母有壓、失壓時，將接在備自投裝置端子排的兩組電壓線調換即可。
便攜式繼電保護測試儀校驗備自投的操作方法二
1、打開繼保儀器軟件的“狀態序列模塊”
2、第一個狀態設為故障前狀態： 將電壓設置為57.735V，開出量1~4狀態全部設為合。 I、II電壓輸入備自投裝置、再手動將斷路器置于合適位置，備自投充電
3、第二個狀態開出量狀態全部為分，繼保儀的開出接點處于斷開狀態，可以模擬II母失壓。
4、調換兩組電壓測試線，模擬另外一組母線失壓,即可I母失壓。
三、便攜式繼電保護測試儀校驗備自投的方法三

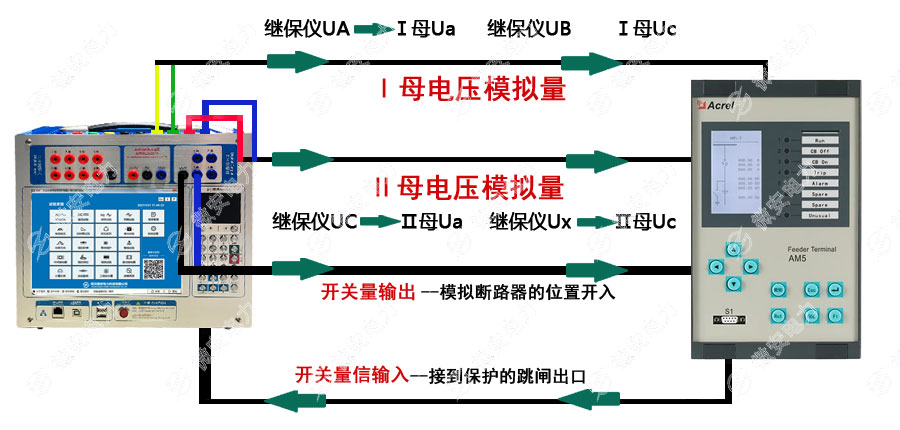

前面方法二中所述方式占用了所有的開出。 若我們現場不能操作斷路器，則沒有斷路器的位置信號傳回來繼保儀，所以當我們需要用開出節點模擬斷路器位置時，可以采用以下接線示意圖中的方式實現用4路電壓模擬2組電壓。
如上圖所示： 繼保儀的UA接備自投I母的Ua； UB接備自投I母的Uc； UC接備自投II母的Ua； UX接備自投II母的Uc； 備自投I、II母的Ub短接后接在繼保儀的Un上。 狀態序列應設置四個狀態：
便攜式繼電保護測試儀校驗備自投的操作方法三

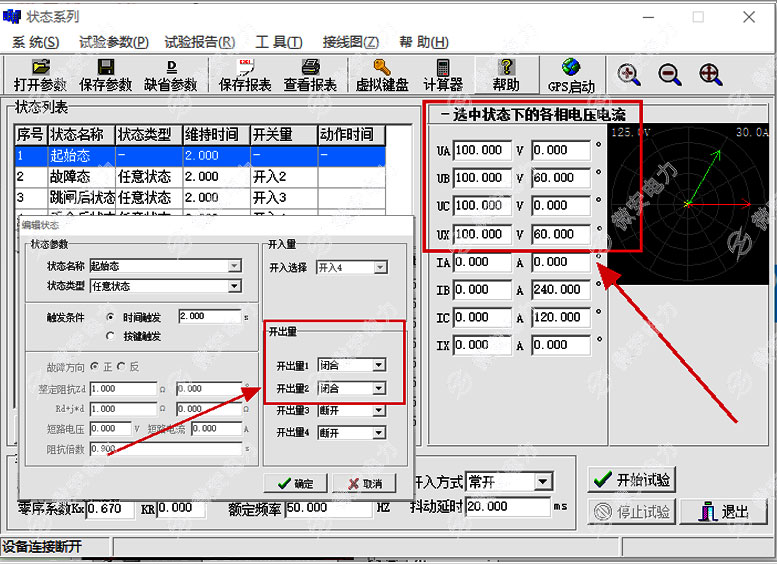

1、故障前狀態設置
1、UA和UB將模擬I母電壓，幅值均設置為100V、相位相差60°
2、UC和UX將模擬II母電壓，幅值均設置為100V、相位相差60°
3、 繼保儀的開出1、2分別接DL131、DL231的合位信號（HWJ）
4、設置開出1、2狀態為閉合，表示進線DL131、DL231斷路器都處于合位。

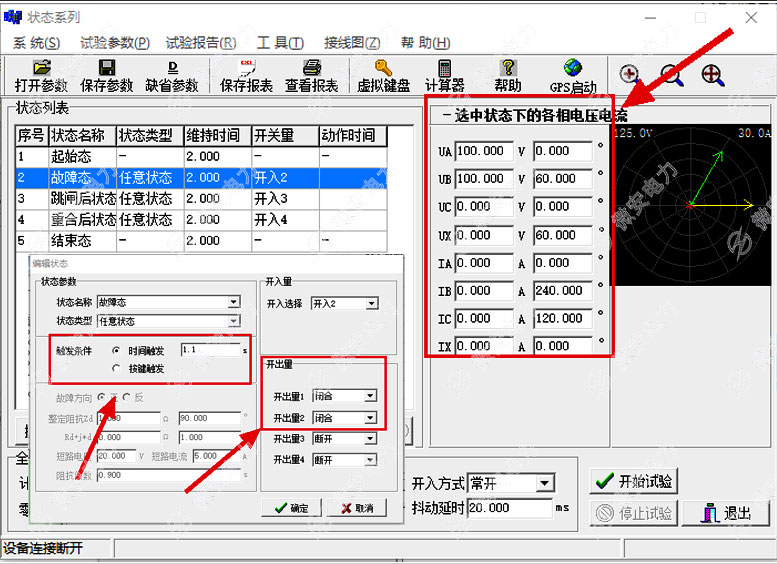

2、故障狀態設置
UC和UX電壓設置為0表示II母失壓，假設備自投裝置跳閘延時1s，則狀態二的輸出時間要比定值大0.1s。 進入此狀態時，備自投裝置還未給DL231斷路器發跳閘命令，故DL131、DL231仍為合位，開出1、2狀態仍為閉合。

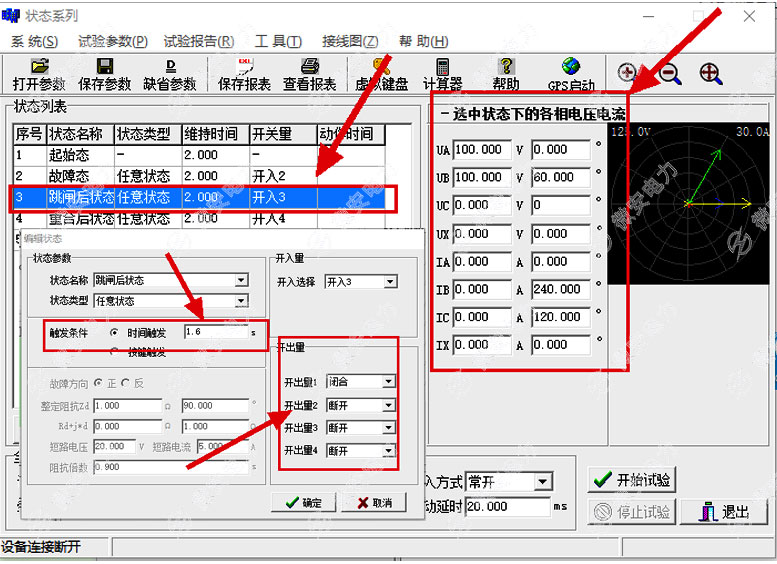

3、跳閘后狀態設置
II母失壓后，備自投檢測到DL231斷開才會給DL100發合閘命令。 因此開出量1狀態設為閉合，表示DL131合位、開出量2狀態設為斷開，表示DL231已跳開。 這個狀態的輸出時間應大于備自投裝置的合閘時間，假設合閘時間為1.5s，那么設置1.6s比較合適。
4、重合狀態設置
在傳統變電站，繼電保護測試儀依次模擬前三個狀態后，備自投裝置會向外發出合DL100的命令，備自投試驗結束。 若 不設置重合狀態，備自投裝置可能會因?yàn)闆](méi)有接收到DL100的合閘位置，會報備自投失敗。 狀態四設置時 I母、II母均有壓，DL131、DL100合位，輸出時間任意。
以上就是使用三相繼電保護測試儀在現場進行備自投試驗的三種測試方法,以上方法中用到的繼電保護測試儀均為武漢微安電力生產的UAWJ-8030便攜式繼電保護測試儀,如您需要更詳細的了解跟便攜式繼電保護測試儀相關的其他技術問題,歡迎您致電武漢微安電力,或在線同我們技術支持交流,技術支持電話:186-2720-2633（同微信）,所有技術支持均是免費服務。
