便攜式三相繼電保護測試儀簡介 ----Product introduction
UAWJ-8030便攜式三相繼電保護測試儀又稱為手持式繼電保護測試儀，是屬于傳統式的模擬量輸出的繼電保護測試儀類別，是我公司在原有三相繼電保護測試儀的基礎上 ，參照《微機型繼電保護試驗裝置技術條件》，且采納了廣大繼電保護調試人員的意見后,研發出的一款輕便式的繼電保護測試儀，在擁有傳統繼電保護測試儀所有功能的情況下，整機重量?jī)H12Kg，非常方便調試人員攜帶上現場，是現階段電力系統微機繼電保護裝置及配網自動化（如DTU FTU）等裝置的調試?yán)鳎阅芊€(wěn)定，具有極高的性價比
UAWJ-8030便攜式三相繼電保護測試儀在系列及規格上也分了多個規格，目前主要是銷售的規格分別有 UAWJ-8010便攜式三相繼電保護測試儀（相電流10A 精度0.2J級/0.1級） ， UAWJ-8020便攜式三相繼電保護測試儀（相電流20A 精度0.2J級/0.1級），UAWJ-8100單相微機繼電保護測試儀（單相100A 精度0.2級）UAWJ-702S便攜式繼電保護測試儀（相電流40A 精度0.5級）等多個規格。
主要特點
1、具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出
2、面板上配備高精度觸摸板鼠標，8.4寸高清液晶彩屏，工業級防爆金屬按鍵、無論是操作還是現實，都非常方便
3、操作方式上除了單機操作外，還可以外接電腦或者直接外接鍵盤鼠標，輕松應對大批量的繼電保護裝置測試
4、精度優良，4路電壓3路電流輸出精度均在0.2級以內，線性度非常好，非傳統的開關型功放

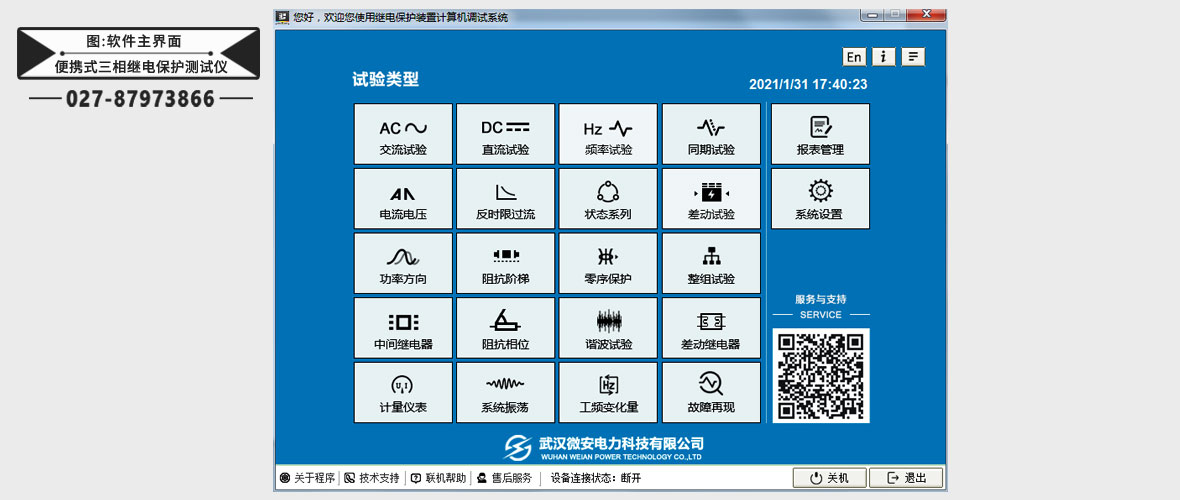

5、軟件上可完成各種保護功能的測試，能方便地測試及掃描各種保護定值，保護邊界，還具有故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等功能
6、具有獨立專用直流電源輸出：設有一路110V及220V專用可調直流電源輸出
7、具有兩個獨立功能的USB接口，可以外接鍵盤鼠標，上位機通訊等功能，均采用USB3.0設計
8、具有過溫保護、過載保護、電壓短路保護、電流開路保護、電源軟啟動等功能，軟件對故障進行自診斷以及輸出閉鎖等功能

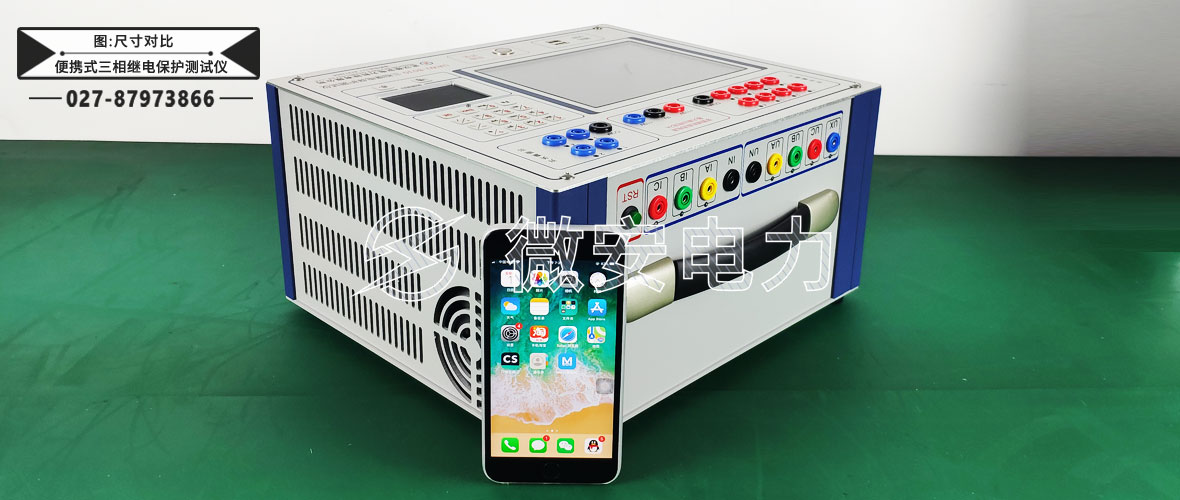

9、精心設計的超輕小型結構，使得整機極其小巧輕便
便攜式三相繼電保護測試儀參數 ----Technical parameter
| 單相電流輸出（有效值）? | 0 - 30A/相，精度：0.2%? ±5mA |
| 三相并聯輸出(有效值) | 0 - 120A/三相同相位并聯輸出 |
| 三相電流長時間允許值 | 10A |
| 每相最大輸出功率???? | 420VA |
| 三相并聯電流最大輸出功率 | 1000VA |
| 三并電流最大輸出工作時間? | 10s |
| 頻率范圍 | 0 - 1000Hz，精度0.01Hz |
| 諧波次數 | 2 - 20次 |
| 相位 | 0 - 360°，精度0.1° |
| 直流電流輸出 | 0 - ±20A/相，精度：0.2%? ±5mA |
| 單相電壓輸出（有效值） | 0 - 125V/相，精度：0.2%? ±5mV |
| 線電壓輸出（有效值） | 0 - 250V |
| 相電壓/線電壓輸出功率 | 75VA/100VA |
| 頻率范圍 | 0 - 1000Hz，精度：0.001Hz |
| 諧波次數 | 2 - 20次 |
| 相位 | 0 - 360°，精度：0.1° |
| 單相電壓輸出幅值 | 0 - ±150V，精度：0.2%? ±5mV |
| 線電壓輸出幅值 | 0 - ±300V |
| 相電壓/線電壓輸出功率 | 90VA/180VA |

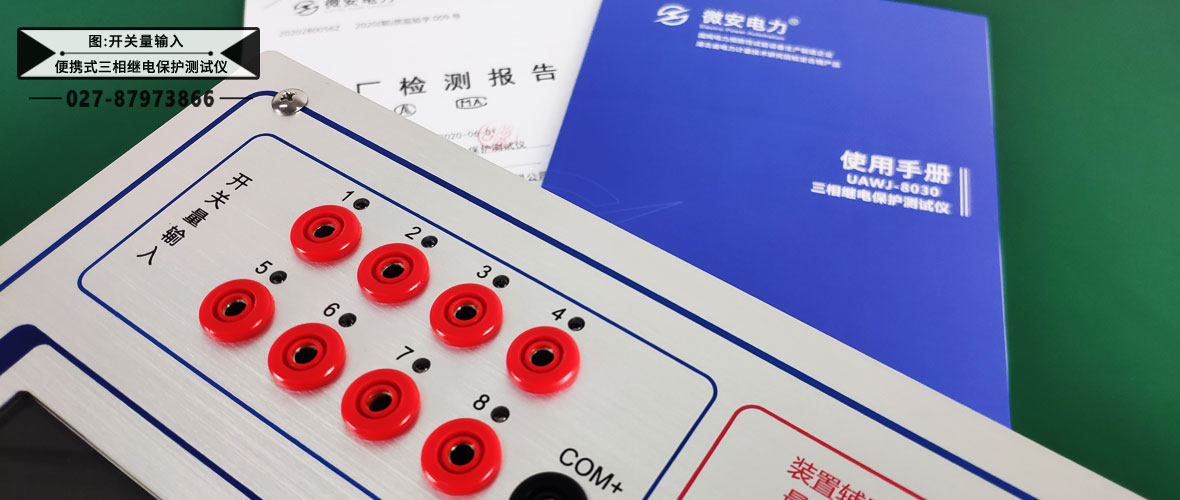

| 開關量輸入端子 | 8對 |
| 空接點 | 1 - 20mA，24V 裝置內部有源輸出 |
| 電位翻轉 | 無源接點：低阻短接信號；有源接點：0-250V DC |

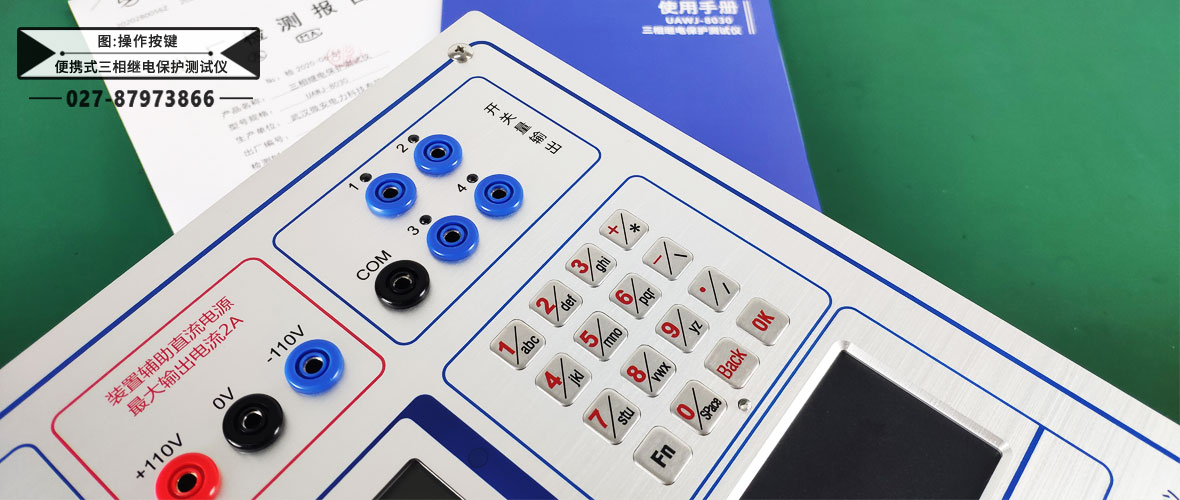

| 開關量輸出端子 | 4對，空接點，遮斷容量：110V/2A，220V/1A |
| 時間范圍?? | 1ms - 9999s，測量精度：1ms |
| 整機尺寸、重量 | 460×250×580 (mm3)，約27kg |
| 電源 | AC220V±10%，50Hz，10A |
| 測試儀主機重量 | 約12kg |
| 包裝后發貨尺寸及重量 | xxx×yyy×zzz (mm3)，約13kg |

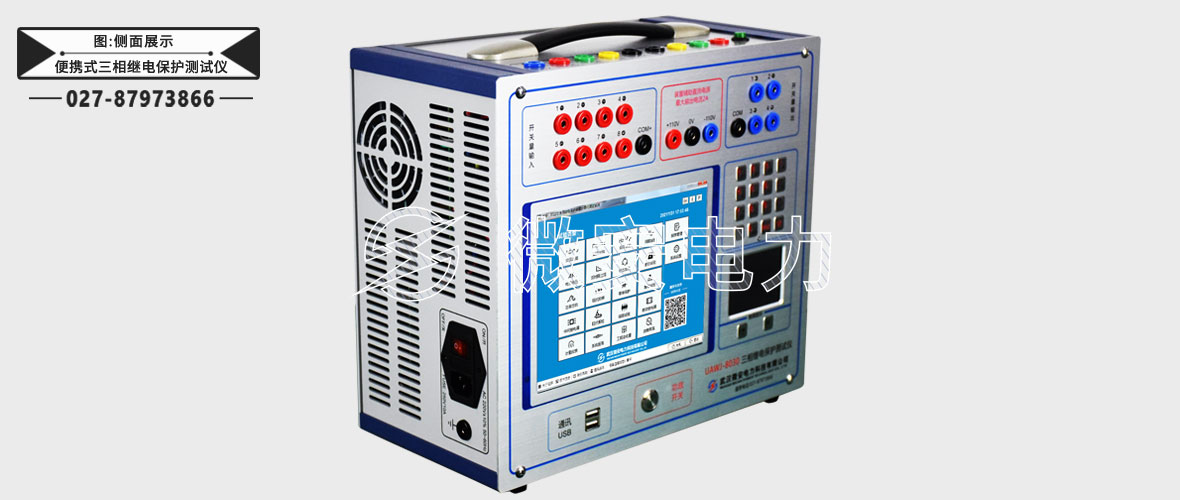

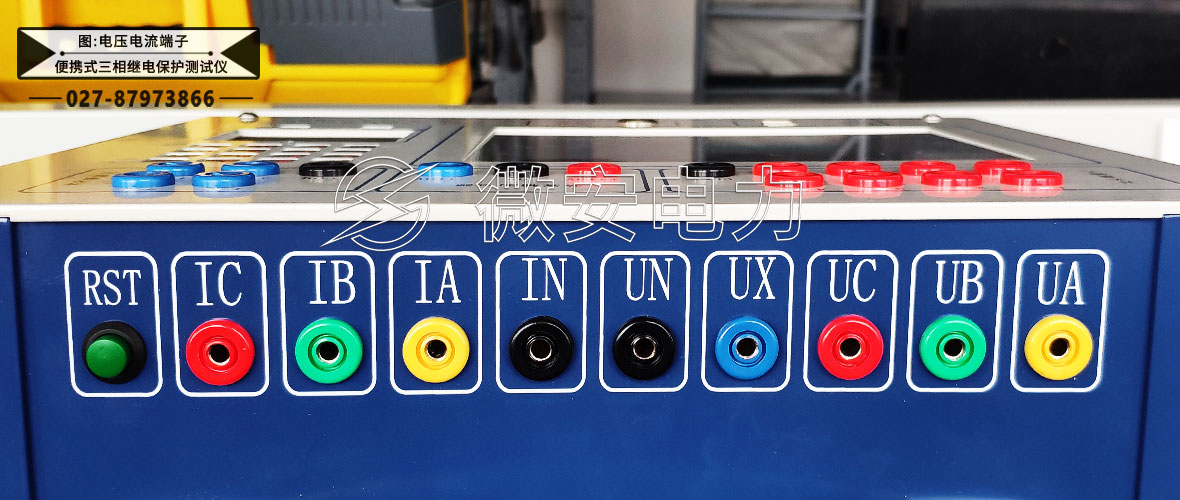

便攜式三相繼電保護測試儀圖片 ----Picture display

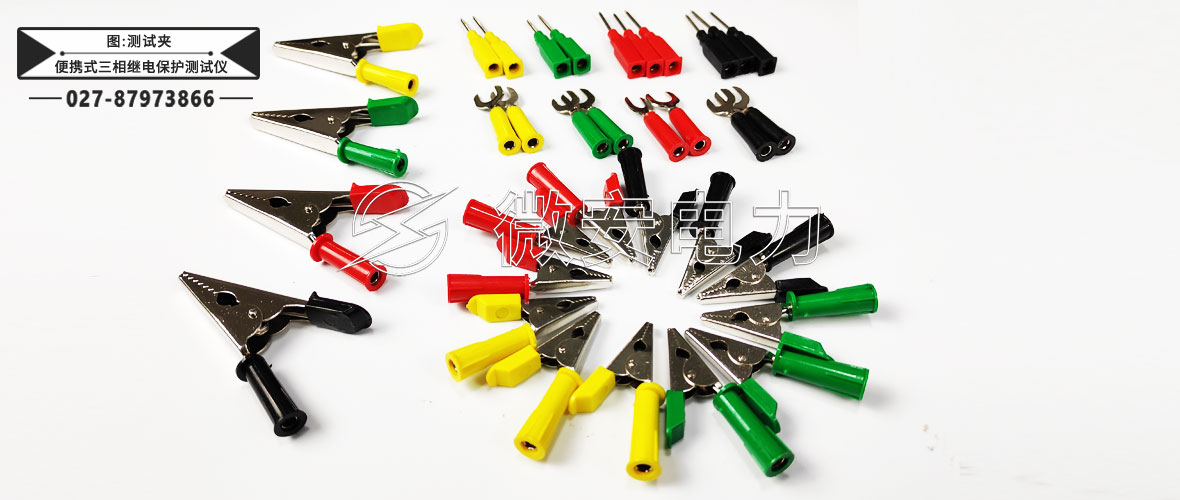

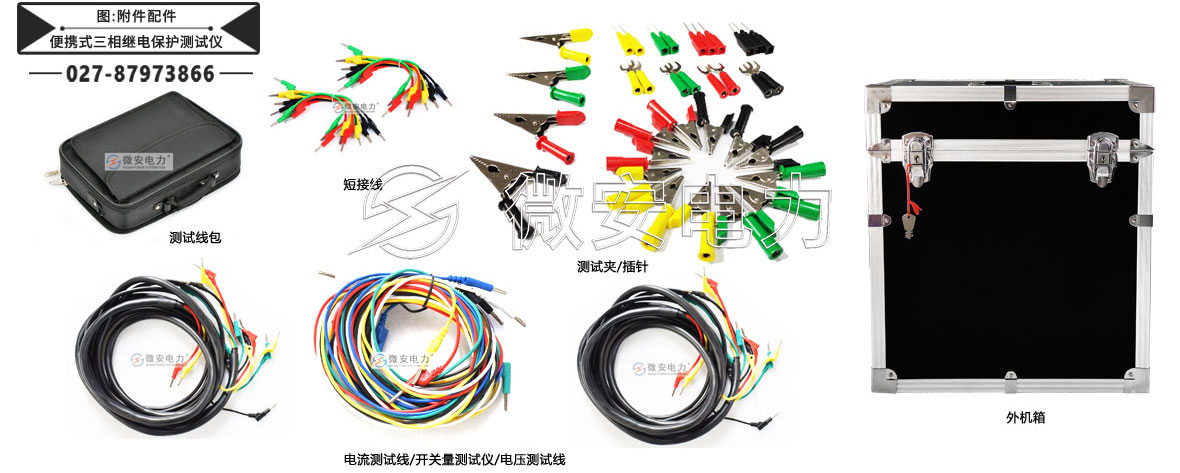

便攜式三相繼電保護測試儀附件配件 --------Accessories
本產品UAWJ-8030便攜式三相繼電保護測試儀詳細清單請以說明書或代銷合同為準
| 便攜式三相繼電保護測試儀 | 1臺 | 機箱 | 1個 |

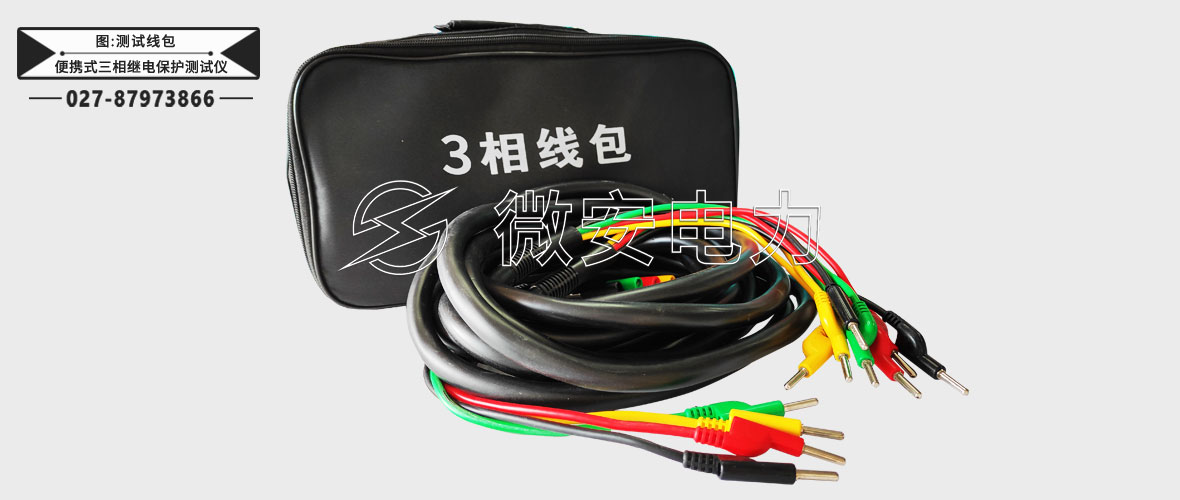

| 測試線 | 1包 | 電源線 | 1根 |
| 保險管 | 3個 | 檢驗報告 | 1本 |
| 說明書 | 1本 | 合格證 | 1張 |
注 ; 微安電力產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知???
便攜式三相繼電保護測試儀技術應用 --------Technology application
便攜式三相繼電保護測試儀主要測試功能
? 交流試驗、直流試驗、頻率試驗、同期試驗
?電流電壓、差動繼電器、反時限過流、中間繼電器
? 功率方向、阻抗階梯、零序保護、整組試驗
? 狀態序列、阻抗相位、差動試驗
? 諧波試驗、工頻變化量、
? 故障再現、系統振蕩、計量?jī)x表
便攜式三相繼電保護測試儀應用范圍
? 微機繼電保護裝置的出廠試驗
? 微機繼電保護裝置的預防性試驗
? 微機繼電保護裝置的交接試驗
? 配電終端（DTU/FTU）的校驗
? 電力儀表、無償補償控制器等設備的校驗
? 做為標準測試電源，對各種自動化儀表校驗
