絕緣油簡化試驗項目及試驗標準
發布時間:2021-09-09 11:51:09
閱讀次數: 872次
絕緣油的簡化試驗項目包括: 水溶性酸(PH值)、酸值測定(KOH計)、燃點(閉口閃點值)、微水含量、界面張力、介質損耗因素、擊穿電壓、體積電阻率、因不包括絕緣油的色譜分析，故稱為絕緣油的
絕緣油的簡化試驗項目包括: 水溶性酸(PH值)、酸值測定(KOH計)、燃點(閉口閃點值)、微水含量、界面張力、介質損耗因素、擊穿電壓、體積電阻率、因不包括絕緣油的色譜分析，故稱為絕緣油的簡化試驗
一、絕緣油簡化試驗項目及標準
| 序號 | 項目 | 要求 | 說明 | 需使用的設備 | |
| 投入前運行的油 | 運行中的油 | ||||
| 1 | 外觀 | 透明、無雜質或懸浮物 | 將油樣注入試管中冷卻至5℃在光線充足的地方觀察 | ||
| 2 | 水溶性酸(PH值) | ≥5.4 | ≥4.2 | 按GB7598進行試驗 | 絕緣油水溶性酸測試儀 |
| 3 | 酸值(以KOH計)(mg/g) | ≤0.03 | ≤0.1 | 按GB264或GB7599試驗 | 絕緣油酸值測試儀 |
| 4 | 閃點(閉口) |
≥140(10號、25號油) ≥135(45號油) |
1.不應比左欄要求低5℃ 2.不應比上次測定值低5℃ |
按GB261進行試驗 | 閉口閃點測試儀 |
| 5 | 水分(mg/L) |
66~110kV≤20 220kv≤15 330~500kV≤10 |
66~110kV≤35 220kV≤25 330~500kV≤15 |
盡量在頂層油溫50℃采樣,按B7600或GB7601試驗 | 絕緣油微量水份測試儀 |
| 6 | 擊穿電壓 |
15kV以下≥30 15~35kV≥35 66~220kV≥40 330kV≥50 500kV≥60 |
15kV以下≥25 15~35kV≥30 66~220kV≥35 330kV≥45 500kV≥50 |
按GB/T507和DL/T429.9方法進行試驗 | 絕緣油介電強度測試儀 |
| 7 | 界面張力(25℃)mN/m | ≥35 | ≥19 | 按GB/T6541進行試驗 | 絕緣油界面張力測試儀 |
| 8 | 介質損耗(tanδ%_90℃) |
330kV及以下≤1 500kv≤0.7 |
330kV及以下≤4 500kv≤2 |
按GB5654進行試驗 | 絕緣油介質損耗及體積電阻率測試儀 |
| 9 | 體積電阻率(Ω.m_90℃) | ≥6×10² |
500kV≥1×10² 330kV及以下≥3×10² |
按DL/T 421或 GB5654進行試驗 | |
以上標準均來自《GB50150電氣裝置安裝工程電氣設備交接試驗標準》以及《DLT596電力設備預防性試驗規程》
一、絕緣油簡化試驗儀器及設備/h3>

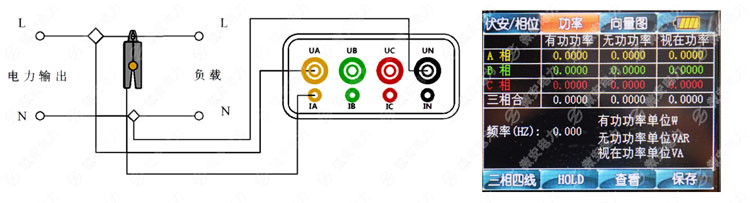

單相電測量將火線接到儀表的 UA 相，零線接到 UN。電流鉗傳感器鉗到火線上接 入 IA 插孔
以上就是關于絕緣油進行簡化試驗的項目及試驗方法中用到的儀器設備的全部介紹了了,如您需要更詳細的的了解跟絕緣油試驗項目和試驗方法相關的其他技術問題,歡迎您致電武漢微安電力,或在線同我們技術支持交流,技術支持電話:186-2720-2633（同微信）,所有技術支持均是免費服務
