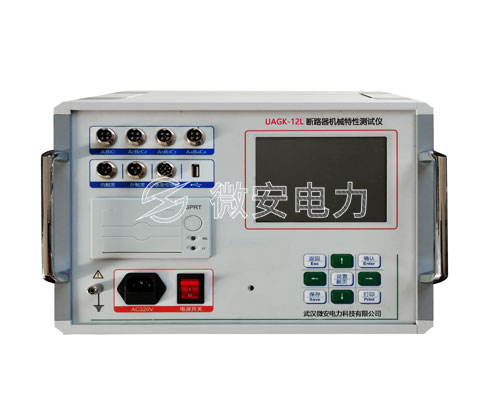

高壓開關特性測試儀故障排除方法

高壓開關特性測試儀故障排除方法

1.開機時液晶屏不亮，請更換電源保險，如更換電源保險后還是不亮，請立即關掉電源， 返廠維修。請不要打開儀器面板查看，內部有高壓電，注意安全。

2.更換打印紙后打印不顯示，因為打印紙是熱敏紙，請放另一面。

3.儀器插上斷口線后，斷路器是分閘狀態而儀器的某一相或者三相都顯示為合狀態，有 下面兩種情況：

⑴如果拔掉斷口線儀器又變成分狀態，用萬表蜂鳴檔檢查斷口線是否有短路現象或者接 線錯誤。

⑵如果拔掉斷口線儀器是合狀態，用萬用表交流檔檢查斷路器是否有漏電現象。如有 漏電現象請不要再接其他斷口進行測試，只有排除漏電現象后換其他斷口方可進行測 試。如果沒有漏電現象，那就是儀器故障，先設置A2為主斷口，再進行測試。

4.斷路器不動作：接好測試線后進行測試，如果內觸發控制線接線正確，儀器發出分合 命令斷路器還是不動作。首先檢測儀器電壓設置是否正確，再用萬用表打在直流檔

（DC1000V），檢查電源是否輸出正常。在測試菜單中的儲能控制進行測試是否有電壓 輸出。按"→"鍵合閘儲能，就用紅線和黑線接在萬用表上進行測試。按"←"鍵分閘 儲能，就用綠線和黑線接在萬用表上進行測試。如果電壓輸出正常，請檢查斷路器的控 制回路及機構是否有卡澀。如無電壓輸出，請返廠維修。，拆換、扭緊
