高壓驗電器試驗項目及試驗方法
高壓驗電器是是一種用來檢查電壓線路和電力設備是否帶電的專用測試工具，常用于檢0.1kV-500kV線路或設備是否帶有運行工頻電壓，以確保需要進行檢修作業的人員安全，故屬于安全工器具的檢修清單之中的常規儀器。
高壓驗電器一般都是由檢測部分(指示器部分或風車)、絕緣桿部分、握手部分三大部分組成，不同部分則對應的試驗方法及標準也完全不同，下面我們先明確一下試驗要參考的規范及標準
一、試驗項目
驗電器試驗包括啟動電壓試驗和交流耐壓試驗兩個項目。
二、試驗標準
1、根據DL/T976-2005《帶電作業工具、裝置和設備預防性試驗規程》、DL/T 878-2004《帶電作業用絕緣工具試驗導則》及《電力安全工器具預防性試驗規程（試行）》的規定：驗電器起動電壓不高于額定電壓的40%。
2、根據DL/T976-2005《帶電作業工具、裝置和設備預防性試驗規程》、DL/T 878-2004《帶電作業用絕緣工具試驗導則》及《電力安全工器具預防性試驗規程（試行）》的規定：對驗電器進行交流耐壓試驗時，加壓時間保持1min, 其電氣性能應的規定，以無閃絡、擊穿、明顯發熱為合格。
因交流試驗比較簡單，很多客戶對驗電器啟動電壓的試驗不是太了解，今天就主要講一講啟動電壓的試驗方法。
三、啟動電壓試驗方法
試驗配置:需要準備 工頻耐壓試驗裝置以及驗電器啟動電壓測試支架，在此推薦一下武漢微安電力這個廠家的，推薦遙控型的，使用非常便捷。

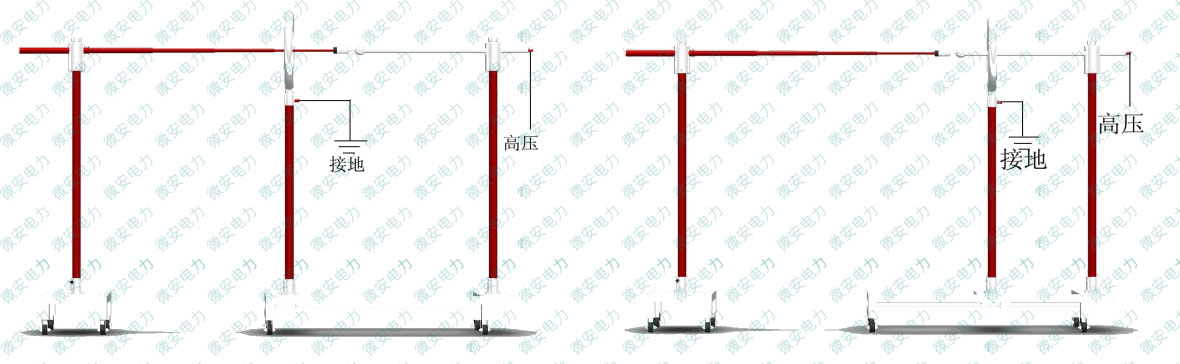

1.驗電器啟動電壓的測量接線
如上圖所示為2中驗電器啟動電壓的接線圖，左圖為帶接觸電極延長的驗電器，右圖為不帶接觸電極延長的驗電器。
這里以35KV帶接觸電極延長的驗電器為例（注：做啟動電壓需配合升壓設備）：首先將帶導軌的試驗平車上中間平車（安裝有均壓環）移動標有a1 430mm（紅色帶箭頭）位置，平車上的標尺與平臺上的標尺對齊。然后接好地線包括2平車底座、均壓環及升壓設備，將驗電器固定在小平車上，同時將驗電器抽出，然后移動小平車使得驗電器穿過均壓環，且驗電器的金屬頭與均壓球接觸保持即可，將升壓設備的高壓導線接到均壓球延長桿上，再接升壓設備的其他導線，試驗人員撤離到安全區后合上電壓，將升壓設備均勻加壓知道驗電器發出報警，馬上停止加壓，此時記錄下高壓電壓數值，且比對數值是否落在35KV的15%~40%內（5.25kv~14kv），是表明驗電器啟動電壓報警合格，否則此驗電器不合格。其它規格的驗電器啟動電壓也是如此，通過移動均壓環平車到指定位置即可。
2.同干擾的電場影響的接線
上圖為2種驗電器同向干擾的電場影響試驗，試驗步驟與驗電器啟動電壓相似，首先移動導軌平車到指定位置（平車上有標記），接好地線，將均壓球及均壓環都接上高壓，然后在進行升壓，將電壓升到驗電器標稱值的0.4倍或0.45倍的電壓后停止加壓，（比如10KV的驗電器電壓升到4000V），如此時驗電器有報警說明此驗電器合格，否則為不合格。
3.相干擾電場影響的接線
上圖為2種驗電器反向干擾的電場影響試驗，試驗步驟與驗電器啟動電壓相似，首先移動導軌平車到指定位置（平車上有標記），接好地線，均壓球也接地，而高壓線接在均壓環上，然后在進行升壓，將電壓升到驗電器標稱值的0.6倍電壓時停止加壓，（比如10KV的驗電器電壓升到6000V），如此時驗電器沒有報警說明此驗電器合格，否則為不合格。
